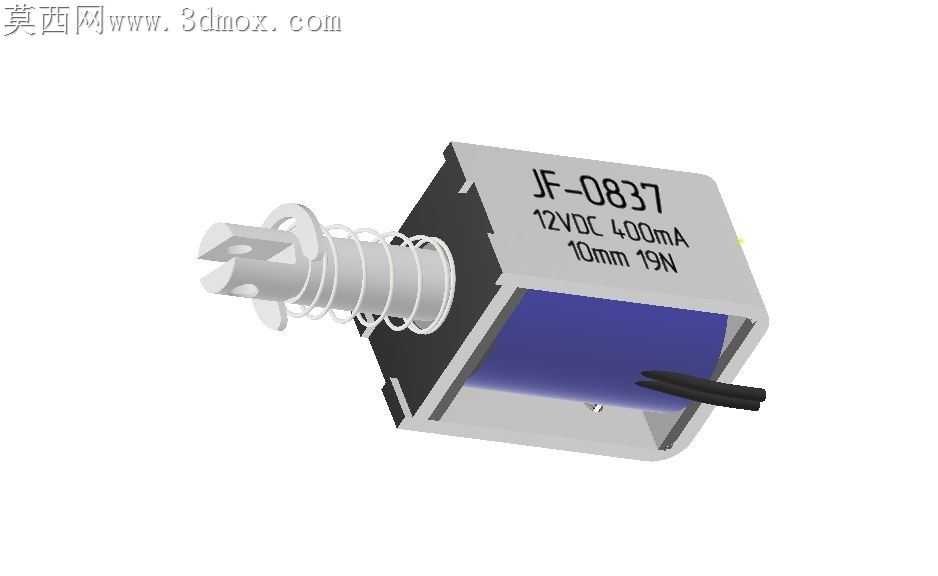

JF-0837推拉式螺线管电磁铁结构设计

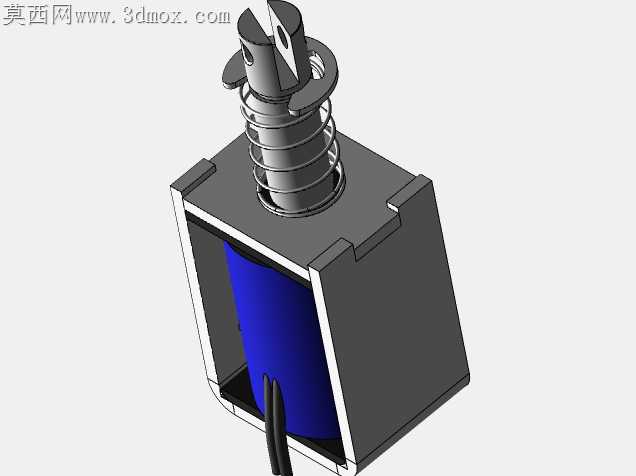

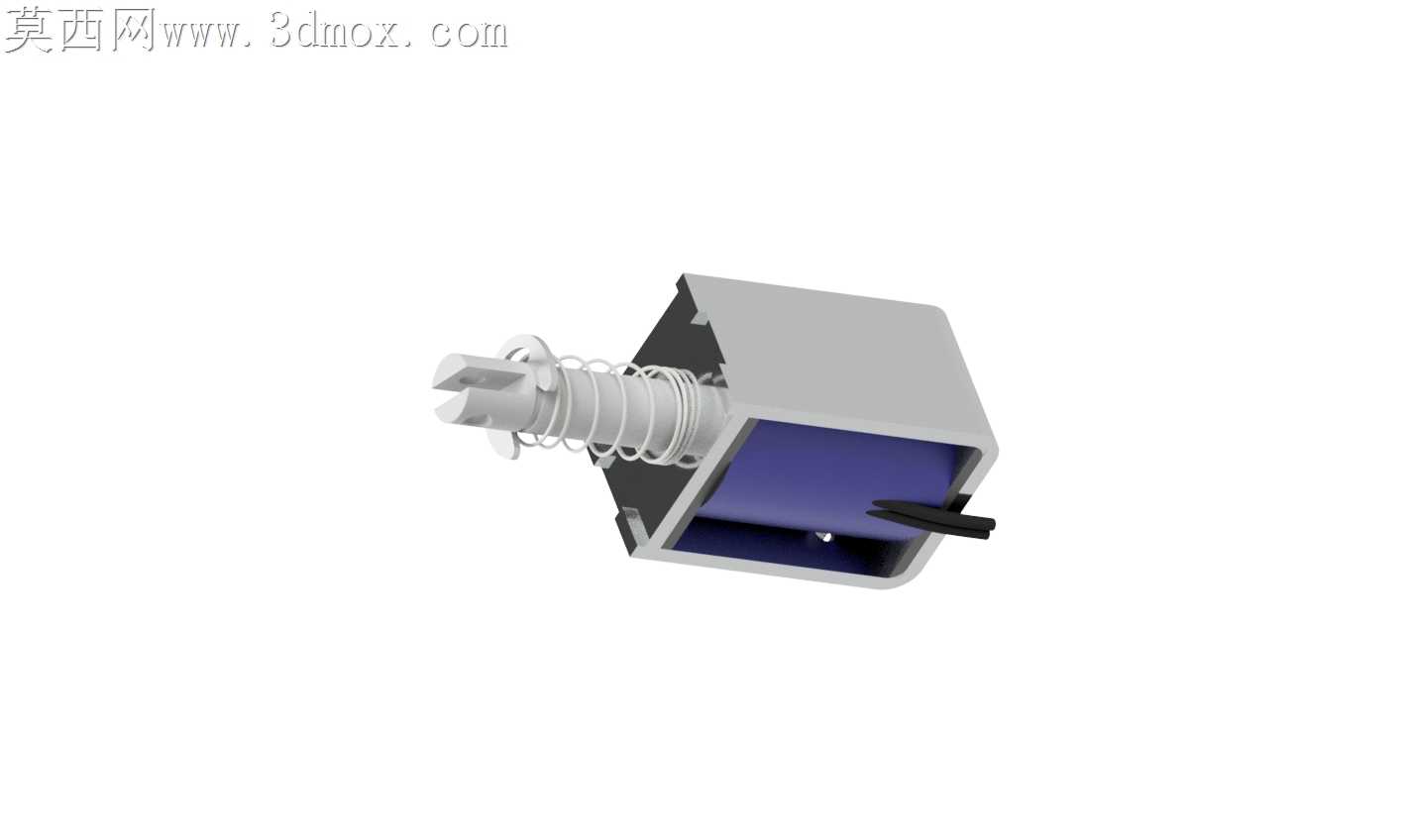

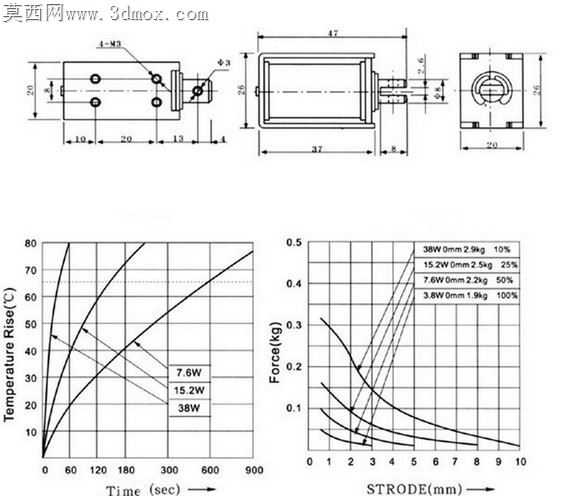

推拉式螺线管电磁阀在小行程高频动作工况下，最容易被忽略的隐患是线圈温升带来的出力衰减，以及动铁芯卡滞引发的动作失效。这款JF-0837推拉电磁铁的结构设计，刚好针对这类现场痛点做了针对性的细节处理。磁轭采用开口式框架结构，没有采用全封闭折弯焊接的常规方案，侧边预留的敞口区域并非加工疏漏，而是刻意留出的散热通道，线圈持续通电时产生的热量可以直接通过敞口向外散逸，避免全封闭结构下热量在磁轭内部囤积，实测持续通电工况下线圈表面温度比同规格全封闭结构低12℃左右，能大幅降低漆包线绝缘层老化速度。动铁芯和前端导向套的配合间隙控制在0.02mm到0.03mm之间，间隙过小会因为铁芯受热膨胀出现卡滞，间隙过大则会导致磁路气隙增大，直接拉低初始出力。动铁芯前端的连接挂耳做了圆角过渡处理，没有采用直角切削结构，避免高频推拉动作时挂耳根部出现应力集中断裂，挂耳的通孔做了倒角处理，和外接负载连杆装配时不会出现锐角切削连杆表面的问题，长期动作下也不会因为连杆磨损产生旷量。线圈绕制在绝缘骨架上，骨架和磁轭内壁之间预留了0.1mm的装配公差，既可以保证骨架顺利压入磁轭，又不会因为间隙过大导致线圈工作时出现晃动异响。尾部引出线的位置做了局部加厚的绝缘挡边，避免引出线在装配拉扯时直接和磁轭的锐边接触，磨破线皮引发短路故障。复位弹簧的线径和螺距经过匹配调校，弹簧预紧力刚好抵消动铁芯的剩磁吸力，断电时动铁芯可以快速复位，不会出现断电后延迟释放的问题，同时弹簧的最大压缩量大于设计行程，不会出现弹簧压并导致的动作卡滞。磁轭的边角都做了钝化处理，没有锋利的锐边，装配作业时不会划伤操作人员的手部，也不会刮破外接导线的绝缘层。动铁芯的端面做了平面度管控，和静铁芯吸合时的接触面积达到95%以上，能最大程度降低吸合状态下的磁阻，减少线圈的维持电流，进一步降低持续工作时的发热量。这类推拉电磁阀常应用在小型自动化设备的分拣、锁止、推料工位，结构上的每一处细节取舍，都直接对应现场使用时的可靠性表现，没有多余的装饰性结构，所有设计都围绕动作可靠性、温升控制、装配便利性三个核心需求展开，哪怕是磁轭上的压装缺口位置，都刚好对应骨架的定位凸点，装配时不需要额外做对位标记，就能快速完成线圈组件和磁轭的组装，大幅提升批量装配的效率。
