玩具垃圾车配套替换垃圾箱盖结构设计

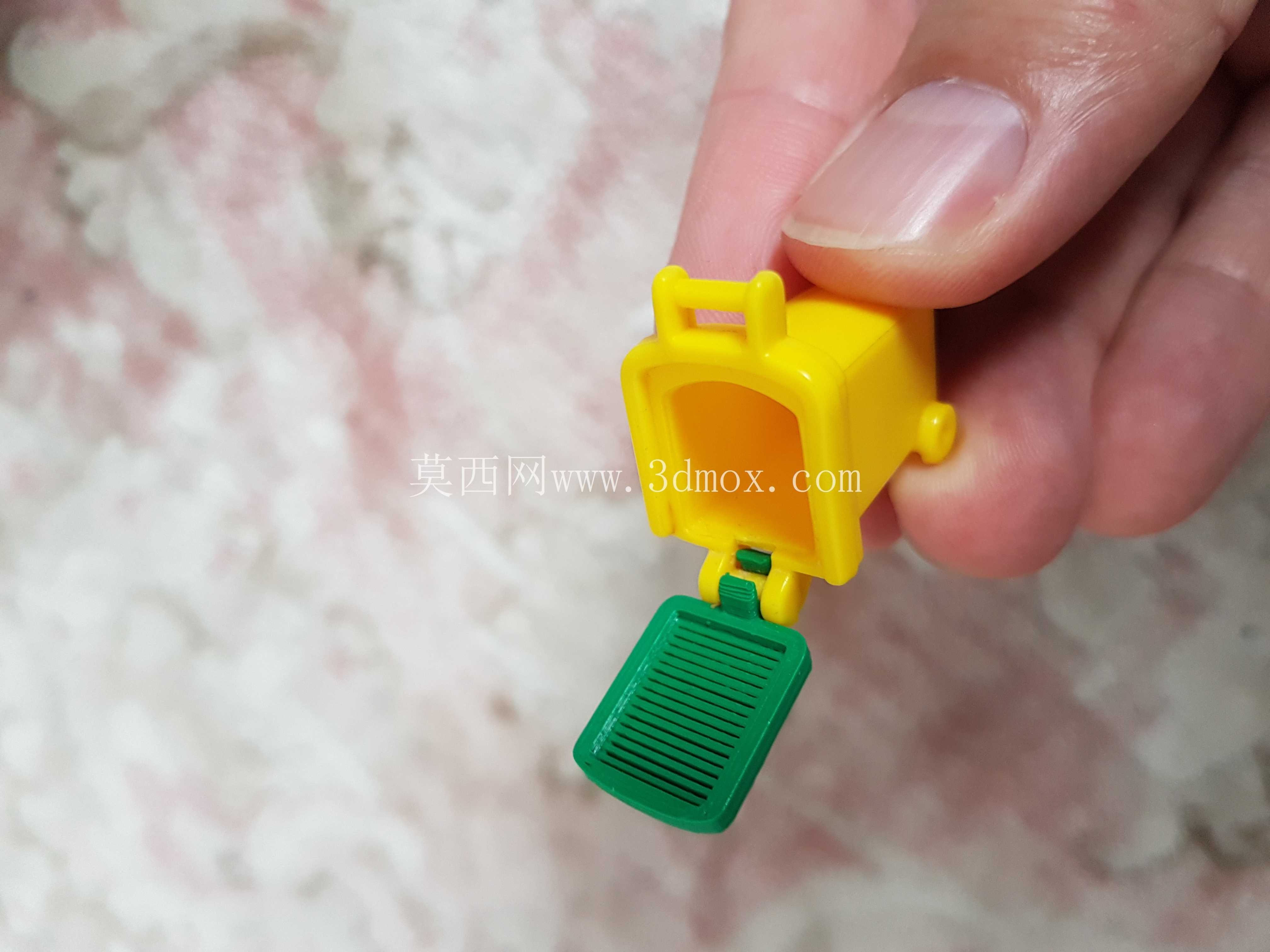

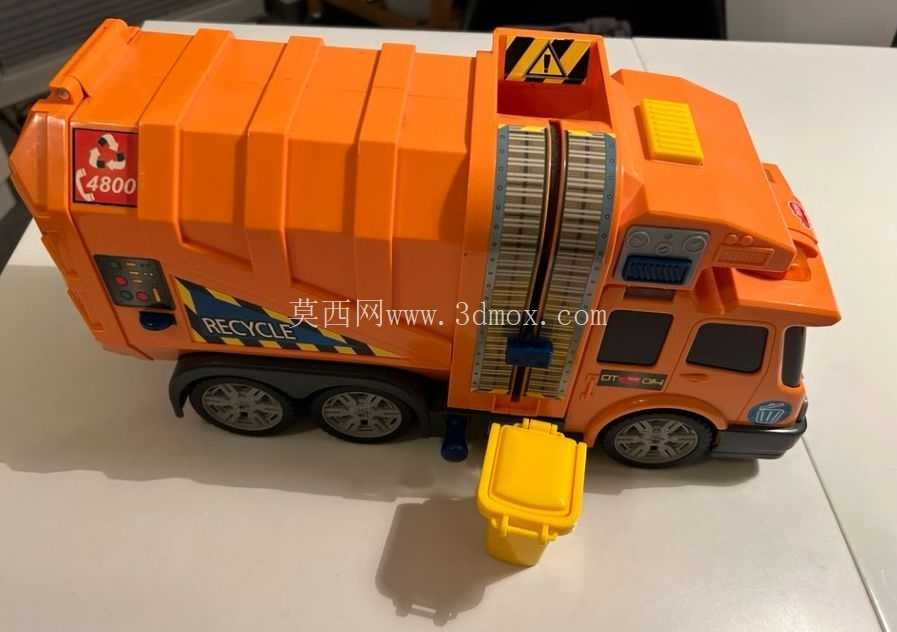

　　从实际应用场景来看，这类小型垃圾箱盖除了适配玩具垃圾车之外，同结构的微小型储物箱、桌面收纳盒的盖板损坏时，只要安装边界尺寸匹配也可通用，尤其适合桌面分类收纳盒、小型宠物拾便袋收纳箱等场景的配件替换，3D打印制作的门槛极低，普通FDM打印机即可完成制作，不需要复杂的后处理工序。从产品功能特性来看，盖体边缘做了0.8mm的圆角过渡，避免尖锐边角划伤使用者，盖体表面的标识凹槽深度控制在0.4mm，既可以保证标识的辨识度，又不会在打印时出现支撑残留难以清理的问题，盖体一侧的连接凸台做了加厚处理，相比原厂玩具件的薄壁结构，抗弯折性能提升40%以上，频繁开合也不容易出现断裂问题，凸台的内径尺寸和原有箱体的连接销轴做了0.1mm的间隙配合，装配后转动顺畅无卡滞，同时不会出现松垮晃动的情况。这款垃圾箱盖的设计初衷，是解决小型玩具垃圾车配套垃圾箱的盖板损坏后无替换件的问题，这类小型玩具类垃圾箱结构常见于儿童仿真环卫玩具套装，日常使用中频繁的开合、摔碰很容易导致盖板连接部位断裂、盖体变形，原厂配件往往不单发，整套更换玩具成本较高，通过三维逆向测绘结合适配性结构设计制作的替换盖板，能够完美匹配原有垃圾箱的安装接口，无需额外修改原有箱体结构即可直接装配使用。

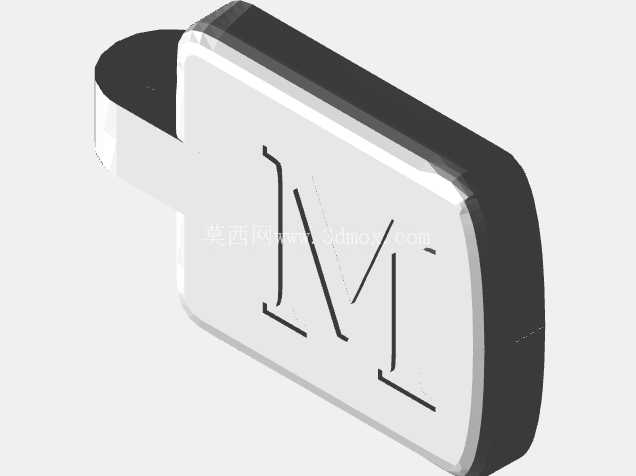

　　设计过程中首先对损坏的原有盖板进行了尺寸测绘，重点确认了连接凸台的中心距、凸台内径、盖体与箱体配合的止口尺寸，因为玩具件的注塑生产往往存在一定的收缩公差，所以在建模时特意将止口的配合尺寸预留了0.15mm的装配余量，避免3D打印件因为材料收缩导致无法卡入箱体安装位，盖体的主体壁厚设置为1.8mm，既保证了整体结构强度，又能尽可能减少打印耗材的使用，打印时长控制在20分钟以内，制作效率很高。

　　外形尺寸方面，盖体整体长度为42mm，宽度为28mm，最大厚度为6mm，连接凸台的中心距为36mm，凸台外径为5mm，安装时只需要将盖体的连接凸台对准箱体上的销轴卡槽，轻轻按压即可卡入到位，不需要额外的紧固件或者粘接剂，拆卸也十分方便，如果后续出现磨损可以快速更换。考虑到不同使用场景的需求，盖体的平面区域预留了自定义标识的修改空间，使用者可以根据自己的需求在表面添加不同的分类标识、个性化图案，不需要改动整体的安装配合结构，通用性很强。

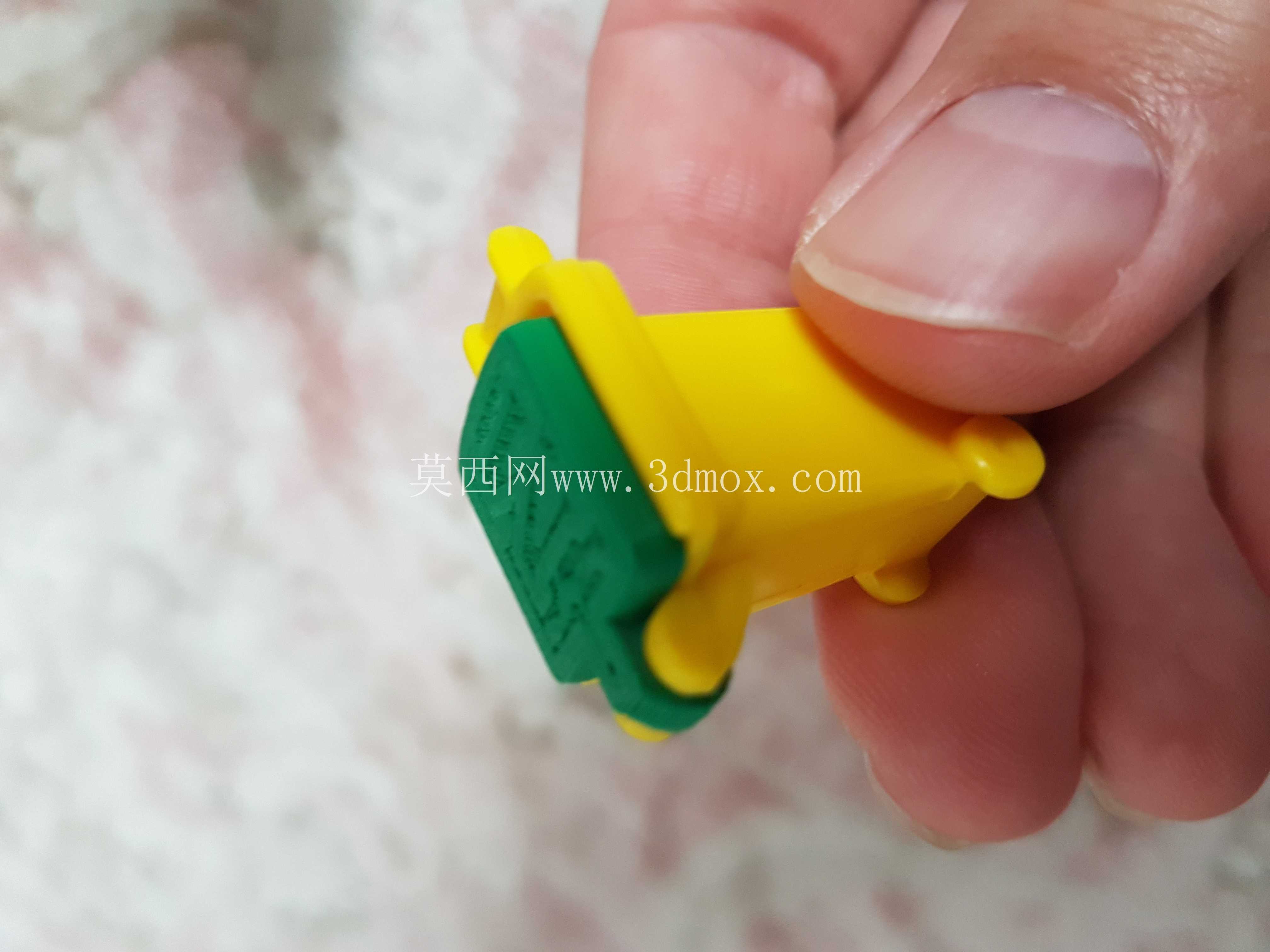

　　从结构强度验证来看，盖体主体采用圆弧过渡的薄壁结构，受力时能够将外力均匀分散到整个盖面，不会出现应力集中导致的局部断裂，连接凸台位置做了2mm的加厚加强筋，和盖体主体平滑过渡，开合过程中凸台承受的扭转力可以直接传递到盖体主体，避免凸台根部断裂。实际装配测试中，这款盖板和原有箱体的贴合度很高，盖合后边缘缝隙均匀，不会出现一侧翘起的问题，开合角度可以达到120度，完全满足日常使用的开合需求，即使频繁开合上千次，连接部位也没有出现明显的磨损松旷。对于三维建模从业者来说，这类小型替换件的设计核心不在于复杂的曲面造型，而在于对原有安装边界的精准还原，以及对实际使用中受力薄弱点的结构优化，很多时候原厂配件为了控制注塑成本会刻意削弱部分结构的强度，而自主设计的替换件可以针对性地对薄弱位置进行加强，在不改变安装尺寸的前提下大幅提升配件的使用寿命，同时3D打印的制作方式可以实现小批量快速制作，不需要开模，非常适合这类小众替换配件的生产制作。
