带内密封卡扣结构的塑料瓶盖结构设计

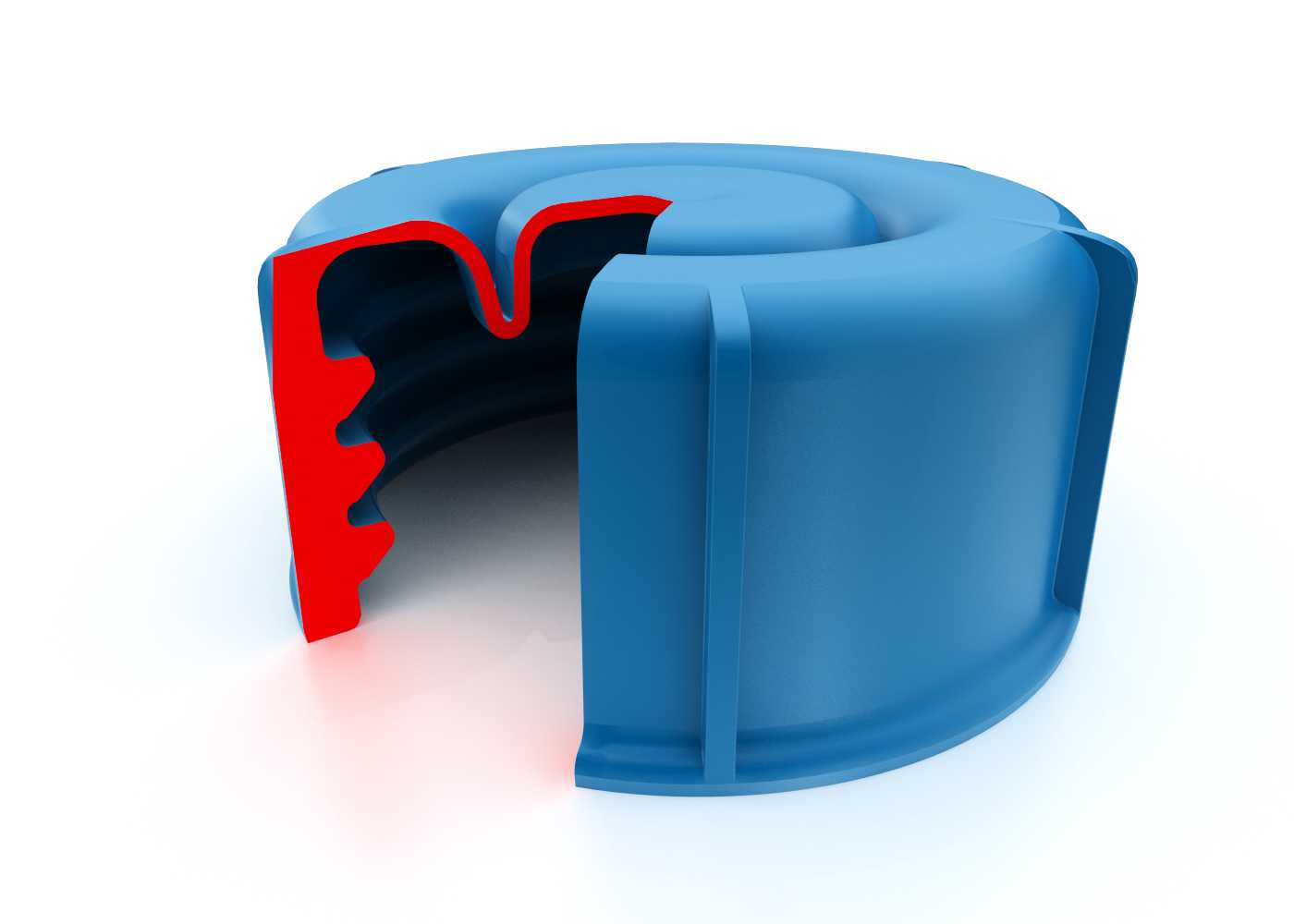

　　日常接触的瓶装物料密封场景里，塑料瓶盖是决定包装可靠性的核心小零件，别看它尺寸不大，从饮料、日化用品到工业试剂的瓶装封装，都要靠它实现瓶口密封、内容物防护、便捷开启的多重功能，很多刚接触结构设计的工程师容易把它当成简单的回转件，实际做三维建模的时候，要兼顾的边界条件一点不少。先从实际使用场景倒推设计逻辑，这类带内卡扣齿的塑料瓶盖，大多适配带外凸环的标准塑料瓶口，不需要做连续内螺纹，靠内侧周向分布的卡扣齿和瓶口凸缘卡合，相比传统螺纹瓶盖，拧合的行程更短，消费者开启的时候不需要旋转多圈，单手施力拧动不到四分之一圈就能完成解锁，快消品生产线的旋盖头也能降低旋盖行程，提升整线的封装效率，尤其适合日化类洗护用品、常温饮品的大批量封装场景。

　　做结构设计的时候，首先要卡准瓶口的安装边界，常规适配这类卡扣瓶盖的瓶口，外径公差要控制在±0.1mm以内，瓶盖的内圈卡扣齿的内径要比瓶口凸缘的外径小0.3-0.5mm，靠PP或者HDPE材质本身的弹性变形，在压合或者旋合的时候让卡扣齿越过瓶口凸缘，卡入凸缘下方的卡槽里，这个过盈量不能太大，不然装配的时候需要的下压力过高，生产线容易出现压盖不到位的次品，也会让消费者开启的时候需要的扭矩过大，体验感差；过盈量太小的话，运输过程中受震动、温度变化影响，容易出现瓶盖松脱、密封失效漏液的问题。再看截面的密封结构，这次的模型做了截面剖视，能看到瓶盖内侧顶部有一圈环形的密封塞，装配的时候这个密封塞会插入瓶口的内孔，过盈量控制在0.2-0.4mm，和瓶口的端面密封、卡扣的径向卡合形成三重密封结构，哪怕瓶子倒置或者受外力挤压，内容物也不会从配合缝隙渗漏。很多新手建模的时候容易忽略瓶盖外侧的防滑竖筋，这个结构不是装饰用的，竖筋的高度、间距、数量直接影响拧盖时候的摩擦力，常规直径30mm左右的瓶盖，外侧均匀分布12-16条高度0.8mm的竖筋，筋条的边缘做R0.2的圆角，既保证拧动的时候手指不会打滑，也不会因为棱角太锐划伤使用者的手。还要考虑注塑成型的工艺边界，整个瓶盖的壁厚要尽量均匀，主体壁厚控制在1.2-1.5mm，卡扣齿和密封塞的位置厚度不要超过主体壁厚的1.2倍，不然注塑冷却的时候容易出现缩痕、内应力集中，后续受温度变化的时候容易出现应力开裂。

　　卡扣齿的导向面要做15度的斜角，不管是生产线自动旋盖还是消费者手动拧合，都能顺着斜角顺利滑入卡合位置，卡扣的锁止面要做接近90度的直面，保证卡合之后不会受内部压力顶开。另外瓶盖顶部的内凹曲面设计，不是单纯的造型需求，这个结构可以提升瓶盖顶部的结构强度，当瓶子堆叠存放的时候，顶部承受的压力可以顺着周向的侧壁传递分散，不会出现顶部凹陷变形的问题。实际建模的时候，要先确定瓶口的配合基准，先画主体的回转轮廓，再阵列周向的卡扣齿和外侧防滑筋，所有的配合面都要预留合理的脱模斜度，内圈的卡扣位置因为是倒扣结构，要考虑注塑模具的抽芯结构可行性，倒扣的深度不要超过1mm，保证模具的斜顶结构能顺利脱模，不会出现粘模、拉坏零件的问题。

　　还要考虑材料的收缩率，PP材质的收缩率一般在1.5%-2.5%之间，建模的时候要根据选定的材料牌号提前放好收缩量，不然生产出来的成品尺寸偏差，会出现和瓶口配合过松或者过紧的问题。在实际的选型应用里，这类卡扣式塑料瓶盖相比传统螺纹瓶盖，耗材用量更少，相同直径的瓶盖，卡扣结构的用料比连续螺纹结构少15%左右，大批量生产的时候能有效降低材料成本，而且旋盖效率更高，适合高速灌装生产线使用。设计的时候还要考虑防盗环的结构预留，瓶盖下沿的连接桥位置要做弱化处理，当瓶盖第一次被拧开的时候，连接桥断裂，防盗环留在瓶口位置，给消费者明确的未拆封提示，这个结构的连接桥厚度要控制在0.3mm左右，既要保证运输过程中不会意外断裂，也要保证开启的时候能顺利断开，不会出现连筋不断的问题。
