MÁV601机车蒸汽鼓风机结构设计

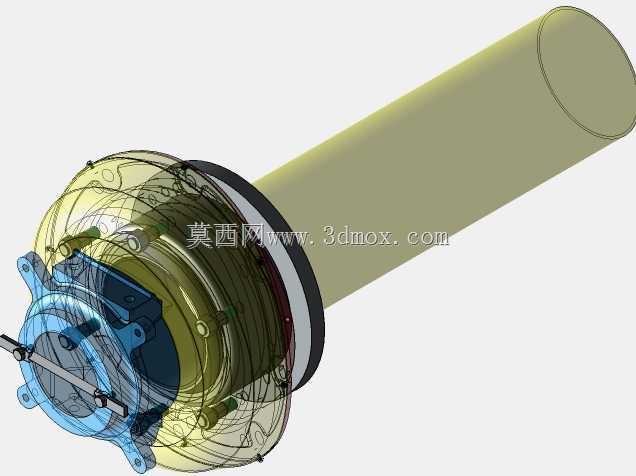

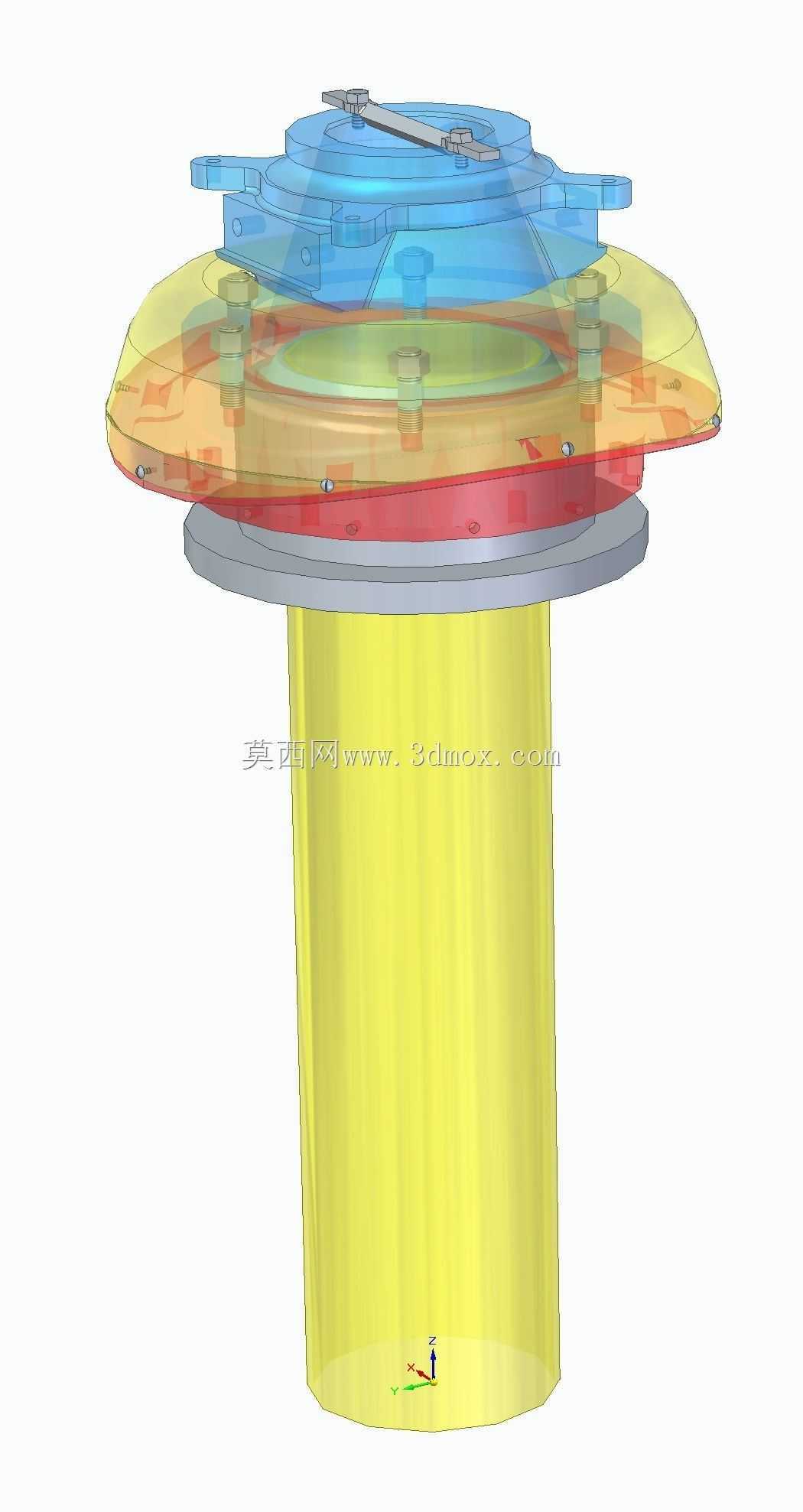

　　这款蒸汽鼓风机是配套MÁV601型蒸汽机车的核心辅助部件，主要承担机车锅炉燃烧系统的供风增压作用，在机车运行过程中，通过定向鼓入空气强化炉膛内燃煤的燃烧效率，保障锅炉蒸汽产出的稳定性，直接影响机车的动力输出表现与持续运行能力。从结构设计来看，该部件采用上下分层的装配结构，下部为圆柱形的风筒段，作为气流的主要输送通道，内壁做了顺滑过渡处理，能够降低气流通过时的阻力损失，减少鼓风过程中的紊流与气动噪音，风筒下端设置有环形安装法兰，法兰面预留了均匀分布的螺栓孔位，安装时可通过紧固件与机车锅炉的风室接口紧密贴合，保证连接部位的密封性能，避免风压泄漏影响供风效果。上部为鼓风机构的主体舱段，采用半透明的分层壳体设计，

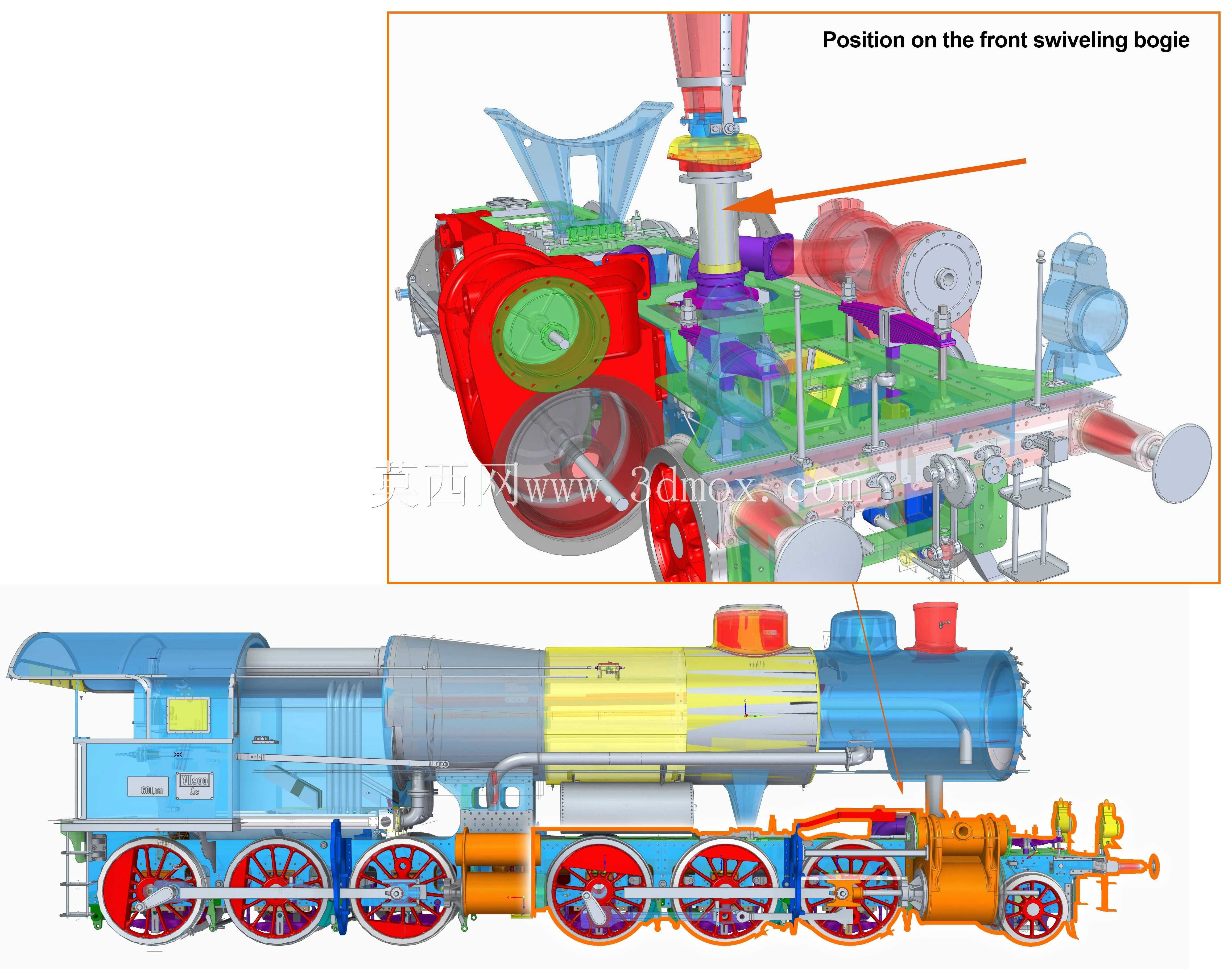

　　不同颜色的壳体分区对应内部不同的功能组件，蓝色的上盖区域为传动与调节机构的安装腔，内部集成了风叶驱动、风量调节的相关结构，可根据机车不同运行工况下的蒸汽需求，调整鼓入空气的流量大小，匹配炉膛燃烧的供风配比；橙红色的中间环形段为气流导流腔，内部设置有导向结构，能够将下部风筒输送的气流均匀分散后送入炉膛周边的布风区域，避免局部供风不均导致的燃烧不充分问题。在安装边界设计上，该部件的整体外形充分考虑了蒸汽机车顶部的安装空间限制，上部舱段采用了收窄的碟形轮廓，不会超出机车顶部的设备安装限界，与周边的烟箱、汽包等部件预留了足够的检修操作间隙，日常维护时无需拆解周边相邻部件即可完成该鼓风机的拆装检修。从实际应用场景出发，

　　该部件的结构设计充分适配蒸汽机车的恶劣运行环境，壳体连接处均做了密封止口设计，能够阻挡机车运行过程中的煤尘、雨水进入机构内部，延长内部运动构件的使用寿命；下部风筒采用等径直筒设计，在保证气流输送效率的同时，也便于加工制造过程中的成型与尺寸校验，降低生产加工的工艺难度。建模过程中对各部件的装配公差做了合理预留，法兰连接面的平面度、螺栓孔的位置度都按照机车配件的通用公差标准进行设定，能够直接适配同类型机车的原有安装接口，无需额外做改装调整即可完成替换安装。
