橱柜上翻门可调抛光支撑铰链结构

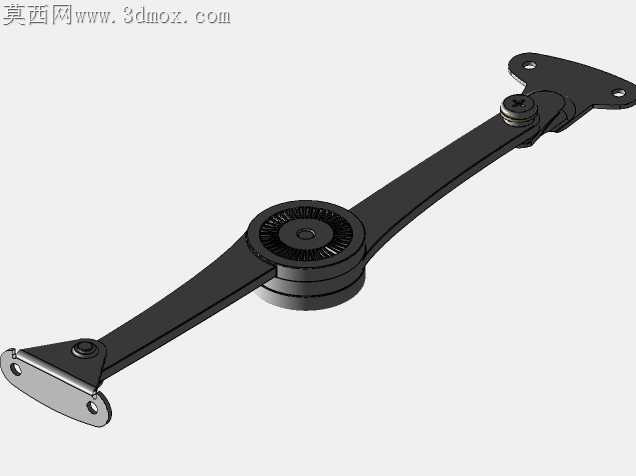

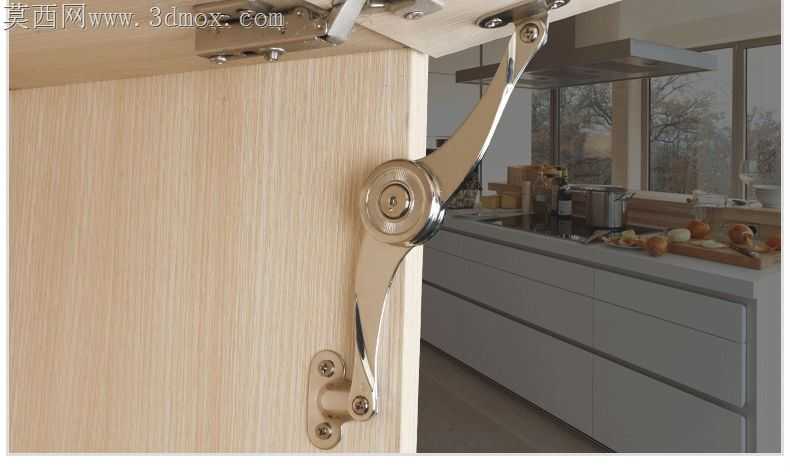

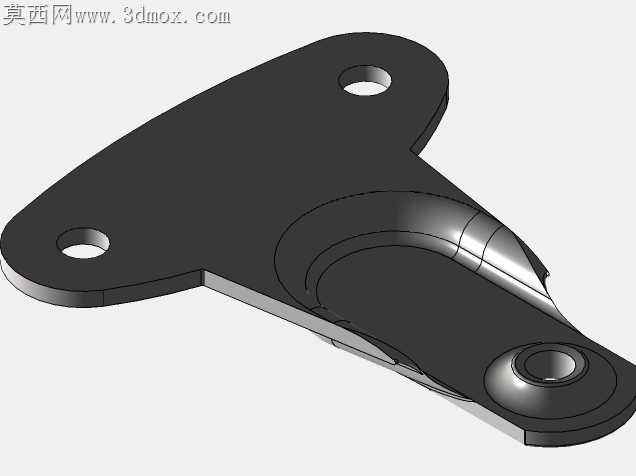

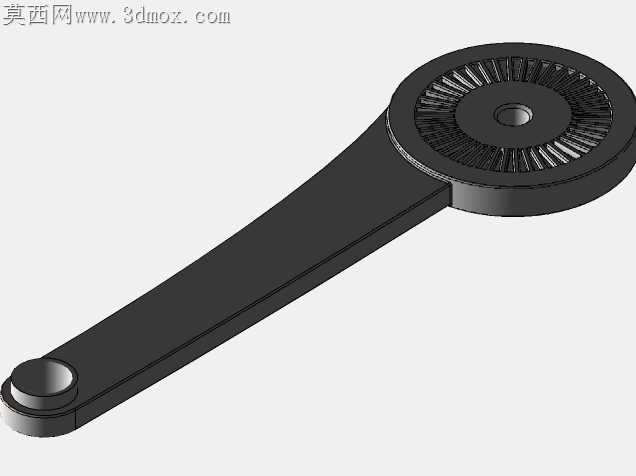

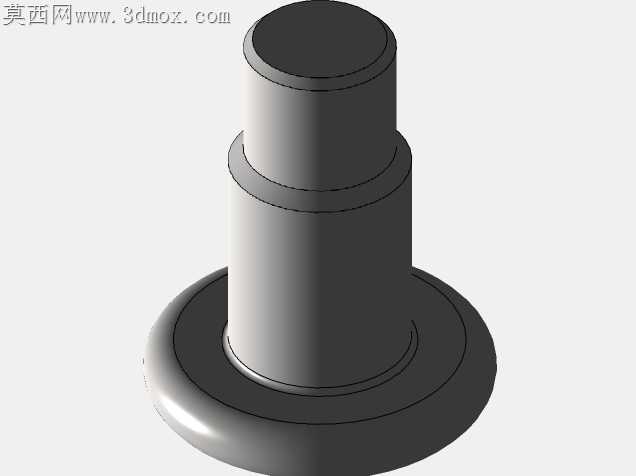

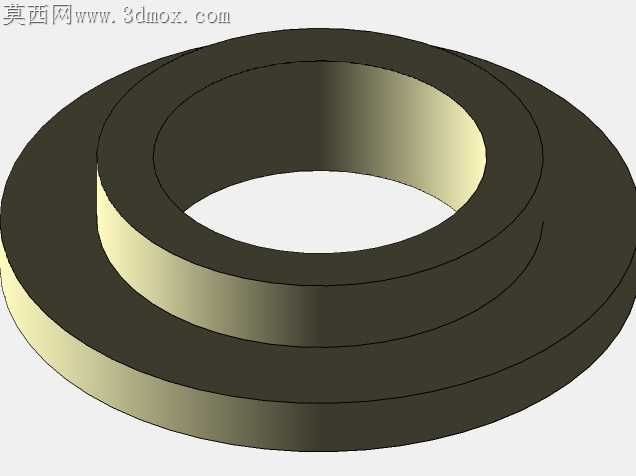

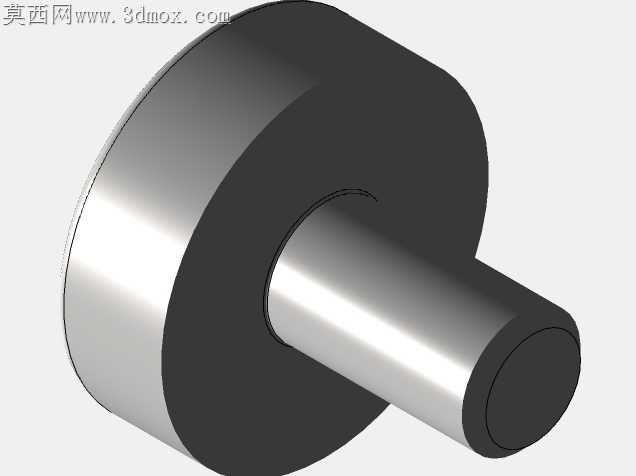

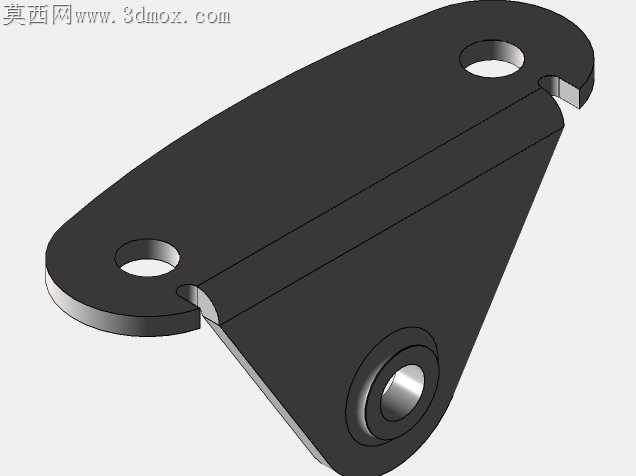

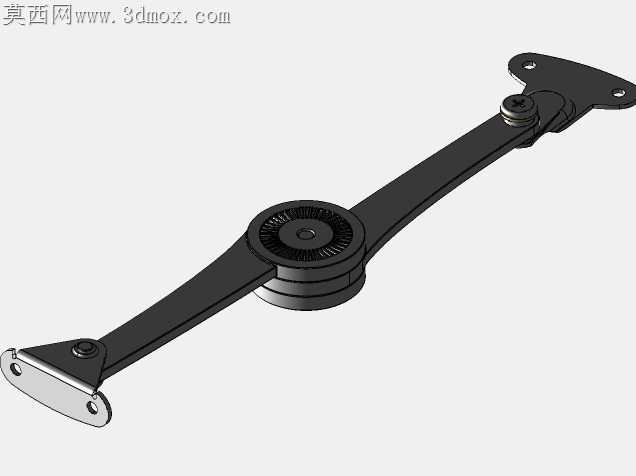

家用橱柜上翻门的支撑铰链长期存在开合卡顿、悬停打滑、镀层脱落的共性痛点，不少量产款在使用半年后就会出现支撑臂磨损掉漆、任意角度悬停失效的问题，根源在于结构设计阶段没有兼顾受力传导与表面处理的加工适配性。这款支撑铰链的摆臂采用渐变弧面过渡，没有生硬的直角折弯，冷冲压成型时板材的应力分布更均匀，不会在折弯处出现应力集中导致的暗裂，后续抛光工序也能顺着弧面走轮，不会在直角缝隙处残留抛光死角，保证亮面镀铬层的附着力，避免长期接触厨房油烟水汽出现镀层鼓包脱落。底座的三个安装孔做了沉头深度的差异化设计，靠近摆臂转轴的沉头孔深度比另外两个浅0.2mm，安装时螺丝锁紧后不会因为底座受力不均出现翘边，和橱柜木质板材的贴合度更高，不会因为长期开合震动导致螺丝松脱。转轴位置的阻尼调节旋钮做了滚花纹理，加工时采用一次冷镦成型，没有后续焊接拼接的缝隙，厨房的油污水汽不会渗入转轴内部腐蚀阻尼垫片，能长期保持稳定的悬停阻尼感。摆臂和底座连接的活动关节处，预留了0.03mm的装配间隙，既不会因为间隙过大出现开合晃动感，也不会因为间隙过小在喷塑镀层后出现活动卡滞，适配常规的五金件镀层厚度公差，不需要装配时二次打磨修配。支撑臂的末端连接块做了微凸的球面设计，和柜门连接时可以自动适配柜门安装的微小角度偏差，不会因为安装时的孔位误差导致支撑臂别劲，缩短使用寿命。所有外露的金属边缘都做了R0.5mm的圆角倒钝处理，不仅抛光时不会留下毛刺锐边，日常使用开合时也不会刮擦到橱柜门板的饰面，也不会划伤使用者的手部。这种结构设计完全适配现有五金加工厂的常规冲压、抛光、电镀工序，不需要额外开特制工装就能批量投产，加工良率比普通直角折弯的支撑铰链高出近两成，实际安装后能承受10kg以内的上翻柜门重量，任意角度悬停的阻尼手感均匀，开合全程没有异响，亮面抛光的外观也能适配现代简约、轻奢等多种厨房装修风格，长期在厨房高油烟、高湿度的环境下使用也能保持外观光亮和结构稳定。
