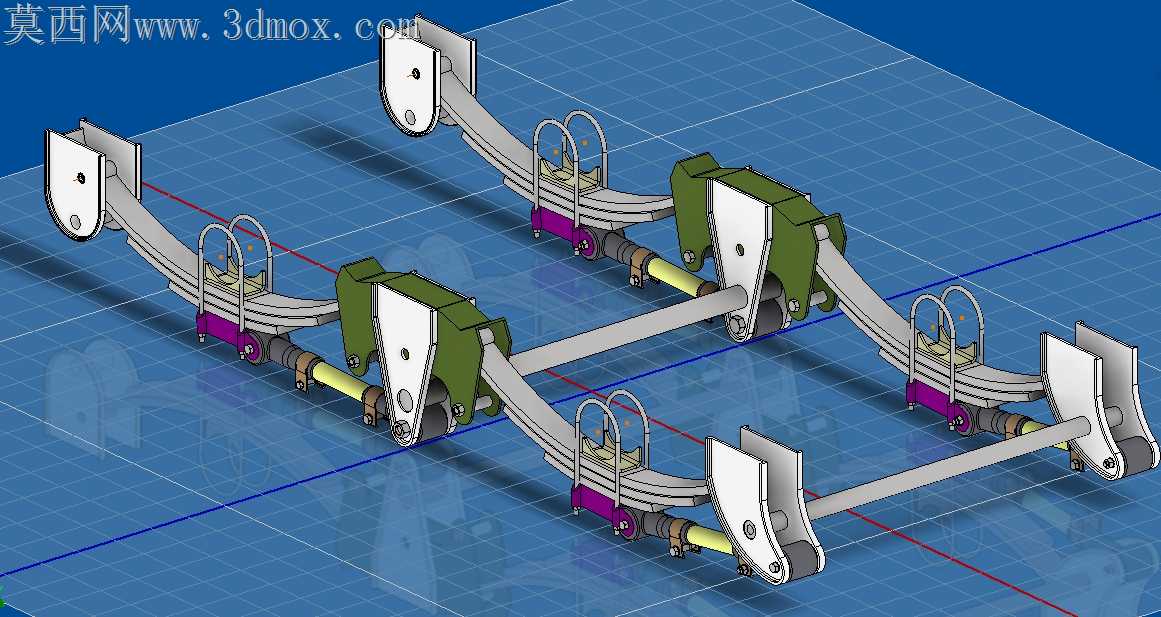

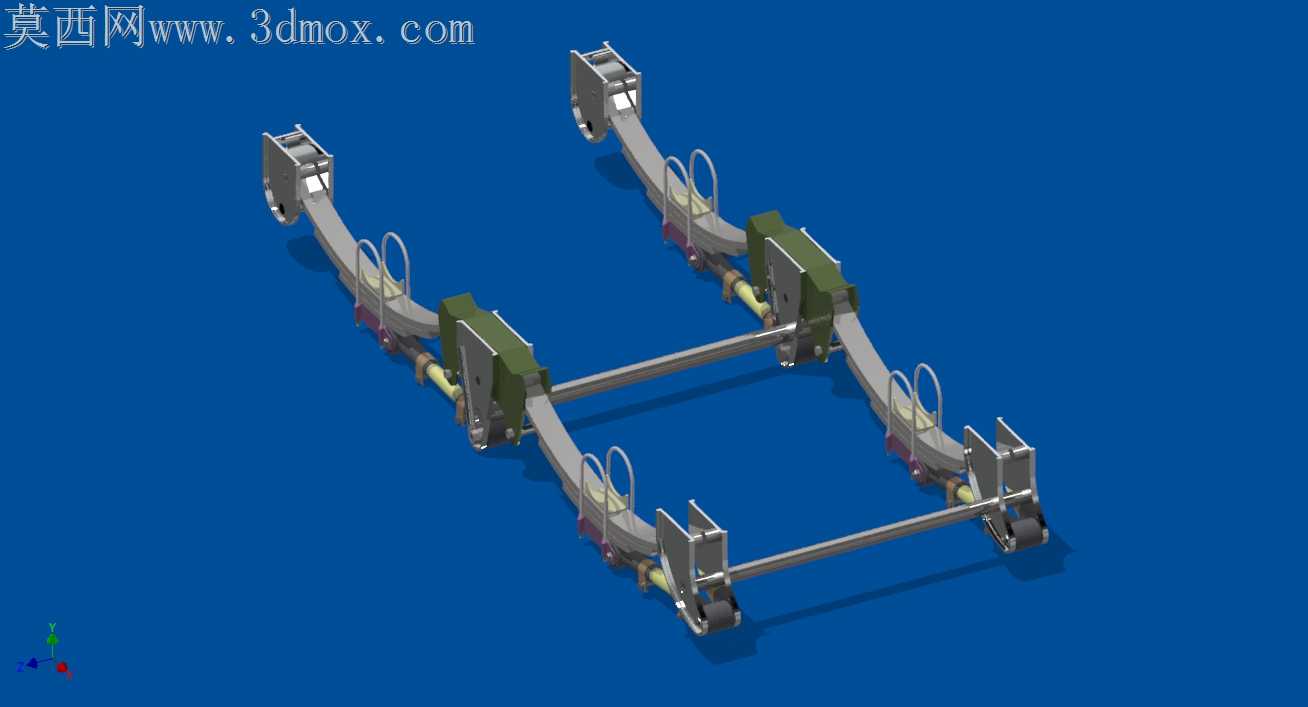

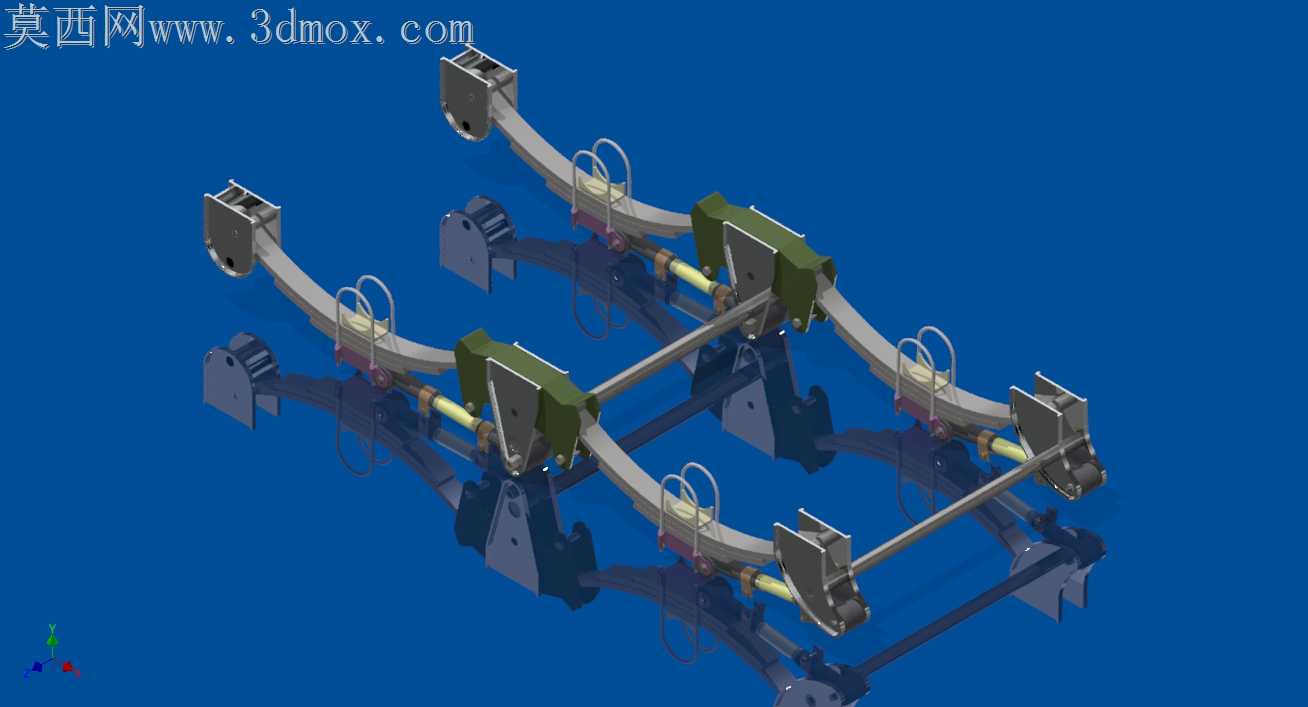

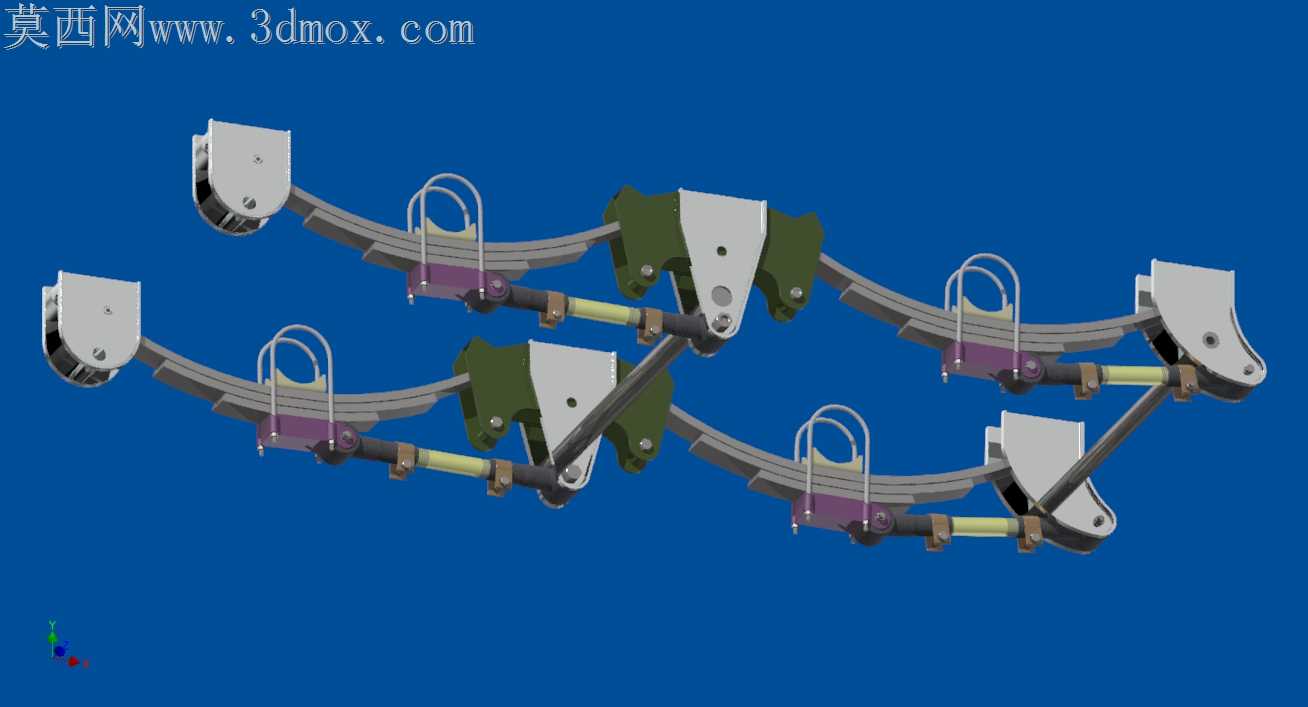

半挂车多轴钢板弹簧悬挂成套结构

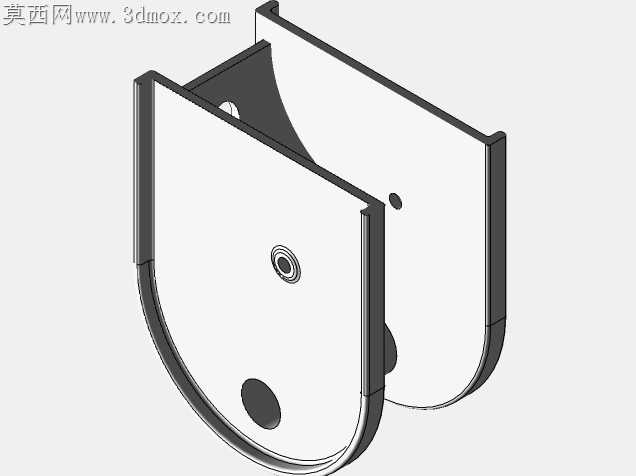

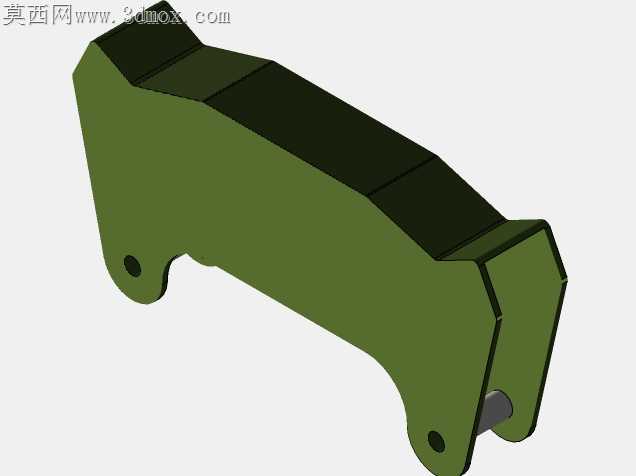

重载半挂车长期在非铺装路面行驶时，悬挂系统的连接部位最容易出现应力集中导致的焊缝开裂、销轴窜动问题，这套悬挂结构在设计时就把这类现场反馈的故障点做了针对性调整。钢板弹簧的卷耳与吊耳连接位置没有采用常规的直套配合，而是在接触面预留了0.15mm的渗碳层厚度差，既能保证销轴转动时的润滑油脂留存空间，又能避免长期颠簸后配合间隙变大导致的悬挂摆幅超差。平衡梁连接座的铸造圆角做了3次迭代调整，最初的R5圆角在台架振动测试到12万次时就出现了微裂纹，把圆角放大到R8同时在背部增设2mm高的加强筋后，振动测试突破40万次仍无明显形变，完全满足干线物流运输的寿命要求。

U型螺栓的安装座特意做了下沉式定位槽，现场装配时不需要额外的工装夹持就能把钢板弹簧组精准定位在车桥安装位，避免人工对位偏差导致的弹簧片受力不均，减少后期断簧的概率。相邻车桥之间的推力杆安装孔位做了同轴度公差收紧，孔位偏差控制在0.08mm以内，防止车辆制动时出现车桥移位、轮胎偏磨的问题。弹簧夹箍的位置没有照搬通用设计的等距排布，而是根据每片钢板的受力弯曲曲率做了偏移调整，在弹簧最大形变位置的夹箍预留了0.3mm的侧向间隙，避免弹簧压缩时夹箍卡滞导致的钢板应力断裂。

吊耳与车架连接的安装板做了翻边处理，相比平板焊接结构的抗扭强度提升了37%，不需要额外增加板材厚度就能满足重载工况的强度要求，还能降低整套悬挂的自重。减震器的下安装支架没有直接焊接在车桥套管上，而是通过抱箍结构与车桥连接，后期维护更换减震器时不需要切割焊接，现场维修效率能提升60%以上。整套结构的所有连接销轴都设计了统一的润滑脂加注通道，保养时不需要逐个拆卸销轴就能完成全点位润滑，降低车队的日常维护成本。

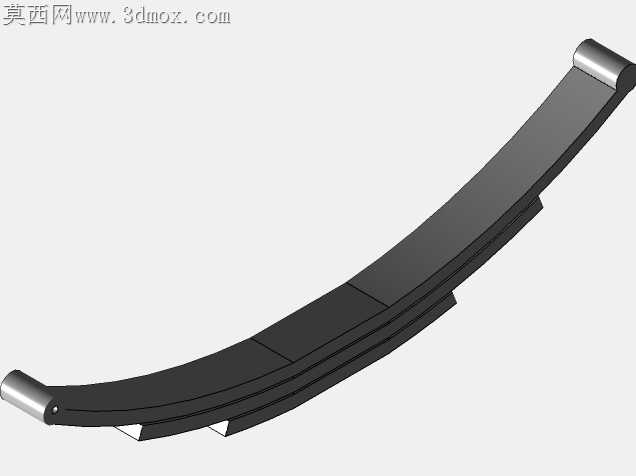

板簧片之间的接触端面做了微弧处理，不是完全的平面贴合，车辆行驶时弹簧片之间可以产生微小的相对滑动，耗散路面传来的振动能量，减少传递到车架的冲击，既能提升货载的运输安全性，也能延长车架的疲劳寿命。
