带企业标识激光切割的折叠角撑板结构

　　在商用车、半挂车的车身钣金装配环节，角撑板是承担局部载荷分散、结构夹角强化的核心小件，常规角撑板多采用直角折弯或焊接三角筋的形式，要么折弯处应力集中系数高，长期受路面颠簸交变载荷容易出现焊缝开裂，要么焊接工序多，装配时需要对位找正，批量生产的一致性很难控制。这款折叠成型的角撑板，直接采用单张钣金板材通过折弯工序一体成型，省去了焊接三角加强筋的步骤，整个构件没有额外的拼接焊缝，从根源上降低了焊接缺陷带来的结构失效风险。

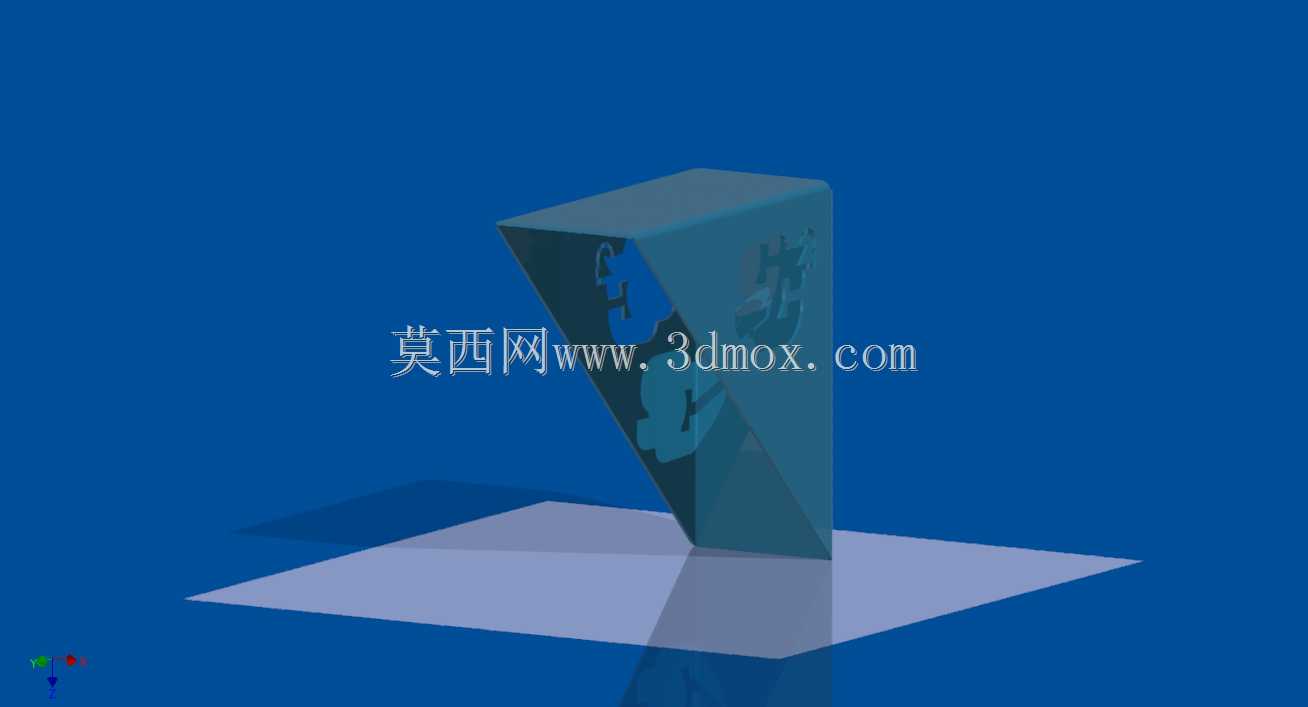

　　从结构受力逻辑来看，常规直角角撑板在承受垂直于安装面的载荷时，折弯圆角处会出现明显的应力集中，尤其是车辆行驶过程中持续的振动载荷，很容易在折弯线位置萌生疲劳裂纹。这款折叠角撑板采用斜向折叠的三角腔体结构，相当于在两个安装面之间形成了连续的三角形传力路径，载荷从一个安装面传入后，会沿着折叠形成的斜向壁面均匀分散到另一个安装面，不会在局部位置形成应力峰值。实际装车验证中，同等板材厚度下，这种结构的垂直承载能力比普通直角折弯角撑板高出40%以上，抗疲劳寿命能提升两倍左右，完全能满足卡车、半挂车车架边角、货箱围挡连接位置的强度要求。

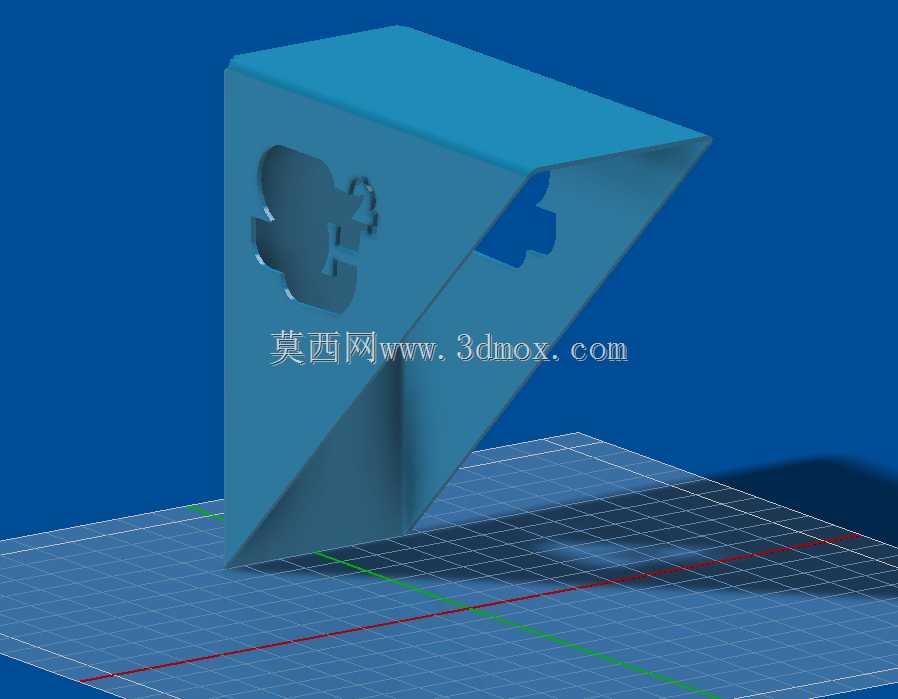

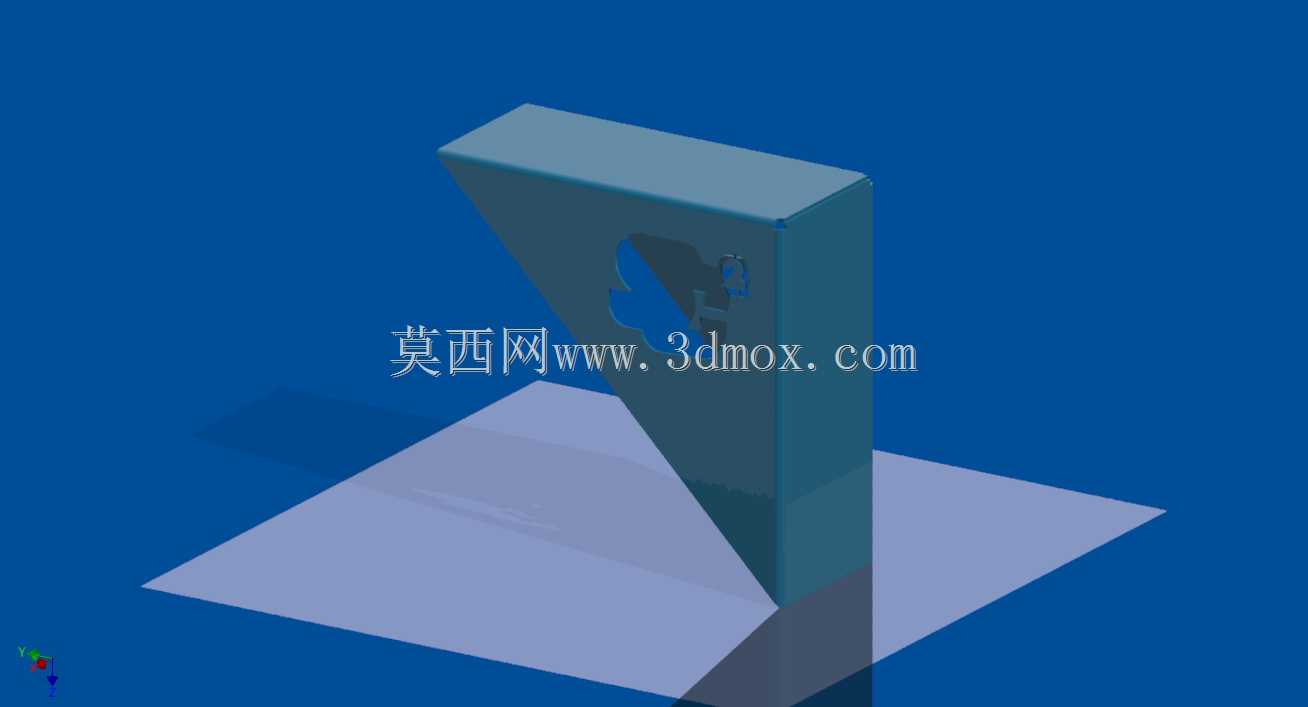

　　设计阶段特意在撑板的两个立面预留了激光切割的企业标识位，没有采用后续丝印、铆接标牌的工艺，直接在钣金下料环节通过激光切割完成标识加工，既不会额外增加工序步骤，也避免了标牌在长期使用中脱落、标识磨损模糊的问题。切割标识的位置特意选在立面非主要传力区域，经过有限元应力校核，标识切割产生的镂空对整体结构强度的影响不到2%，完全在安全冗余范围内，同时镂空结构还能适当降低构件自重，符合商用车轻量化的设计趋势。

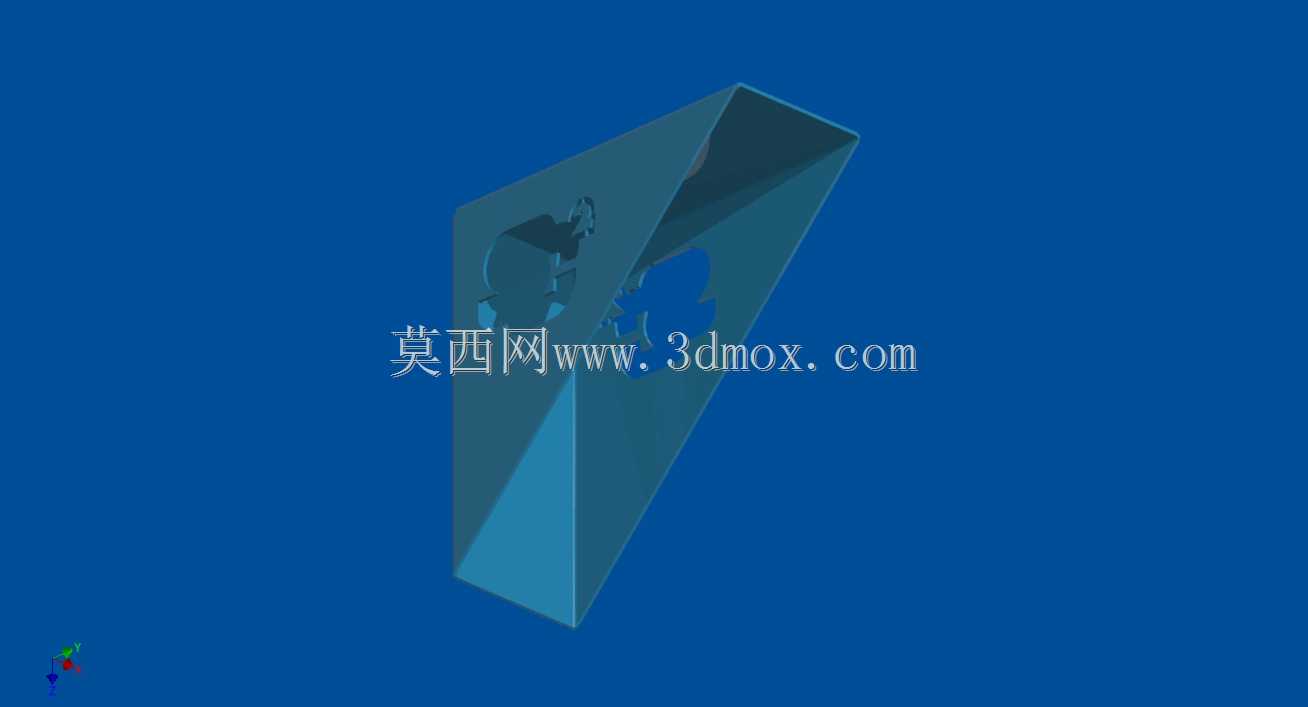

　　安装边界方面，这款角撑板的两个安装面均为平面结构，不需要配合特殊的安装基座，直接贴合在待连接的两个垂直钣金面上即可，安装时可以先通过点焊预固定，调整位置后再完成周边满焊，也可以根据实际安装需求在安装面上预钻装配孔，采用螺栓连接的方式固定，适配不同车型的装配工艺。折叠成型的腔体内部没有封闭死角，车辆行驶过程中溅入的泥水、灰尘可以直接从腔体下方的开口排出，不会出现积液锈蚀的问题，相比焊接封闭的三角筋结构，后期维护的成本更低，耐腐蚀寿命更长。

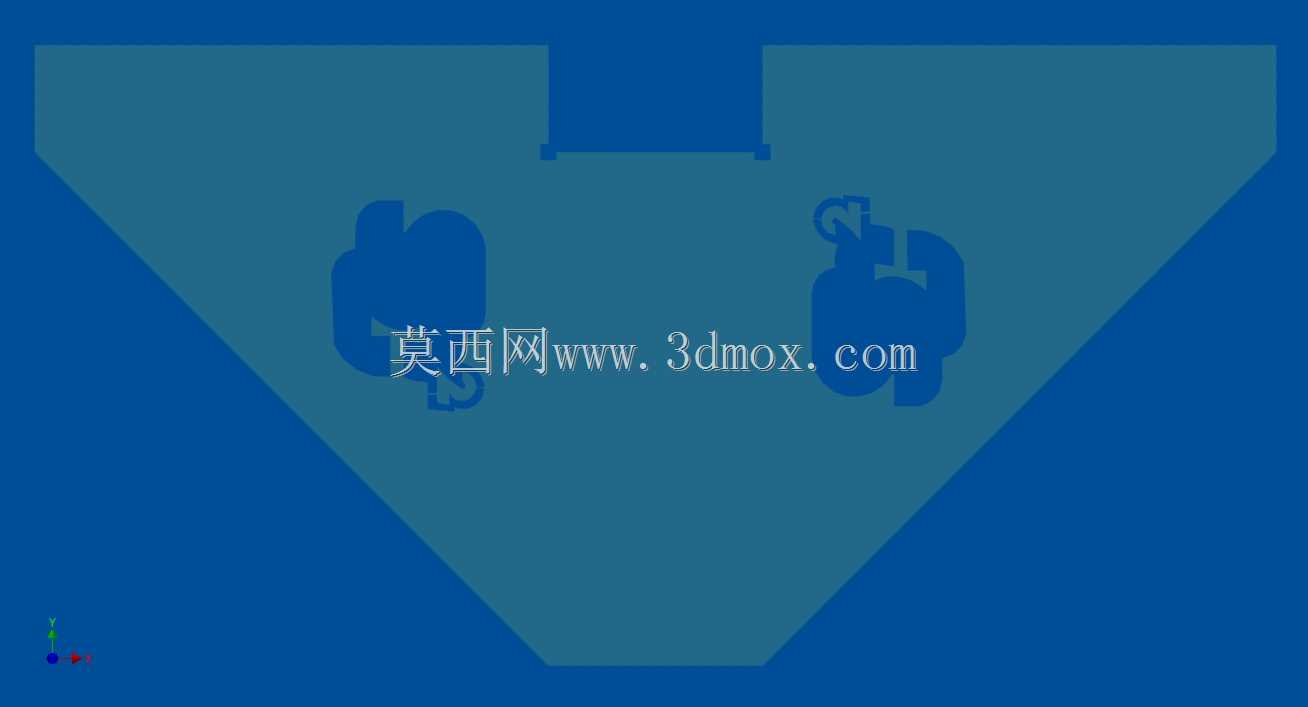

　　从加工工艺性角度考量，整个构件只需要激光下料、折弯两道核心工序就能完成，不需要额外的焊接、打磨工序，批量生产时的加工效率很高，板材利用率也能控制在90%以上，下料时可以将多个零件的排版紧密排布，几乎没有多余的废料产生。折弯工序的参数经过反复调试，折叠位置的折弯半径匹配板材厚度，不会出现折弯处板材开裂、回弹超差的问题，批量生产的尺寸一致性好，装配时不需要额外修配就能直接对位，能有效降低整车装配线的工位耗时。

　　实际应用场景中，除了卡车、半挂车的车架与货箱连接位置，这种折叠角撑板还可以拓展用到设备机架的夹角强化、钣金柜体的边角加固、仓储货架的立柱与横梁连接位置，只需要根据实际承载需求调整板材厚度和整体外形尺寸，就能适配不同载荷等级的使用场景。相比传统的角撑结构，这种一体折叠的设计在保证结构强度的前提下，兼顾了加工便捷性、装配效率和长期使用的可靠性，是钣金支撑类构件优化设计的典型方向。
