立柱间横梁连接用红色折弯支撑托架

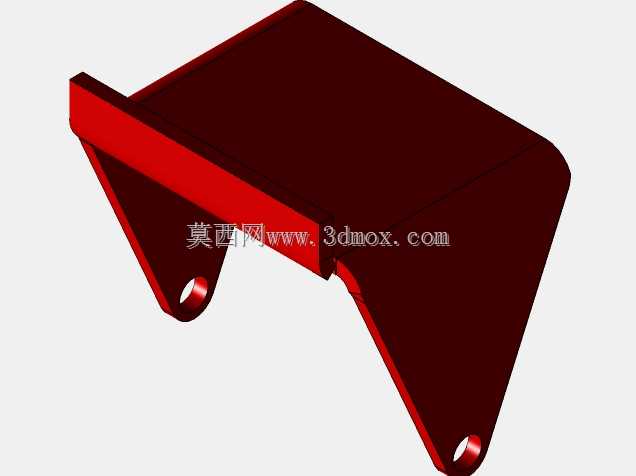

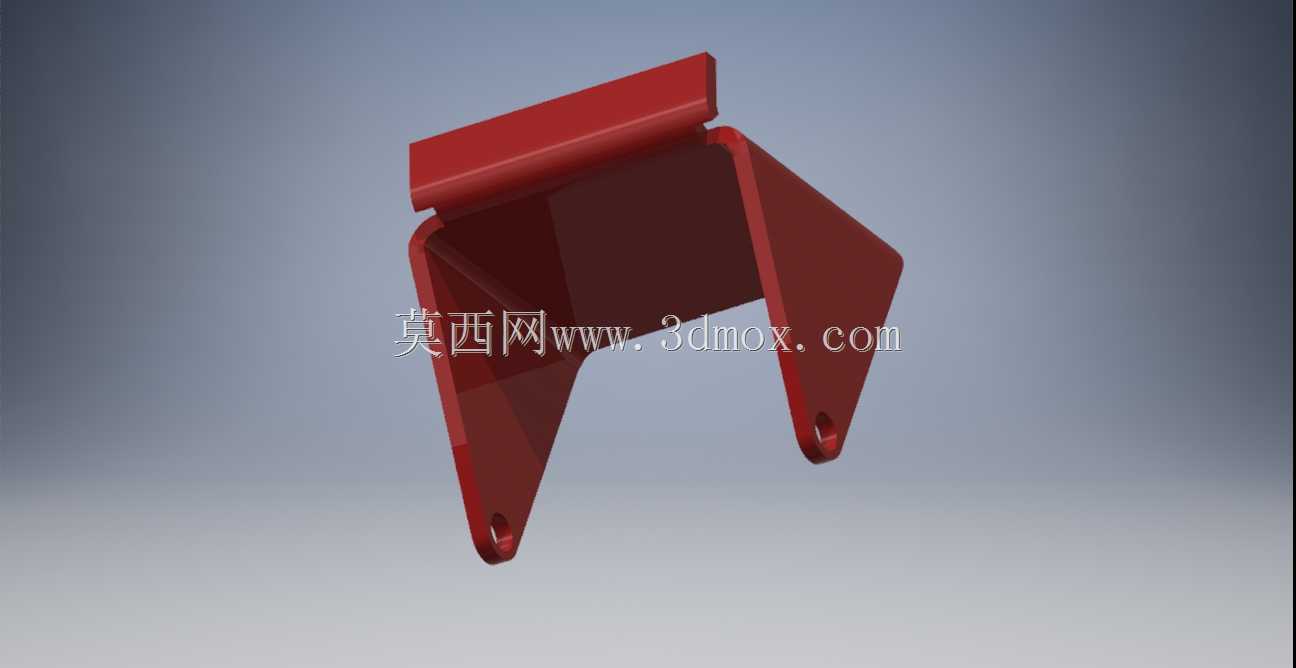

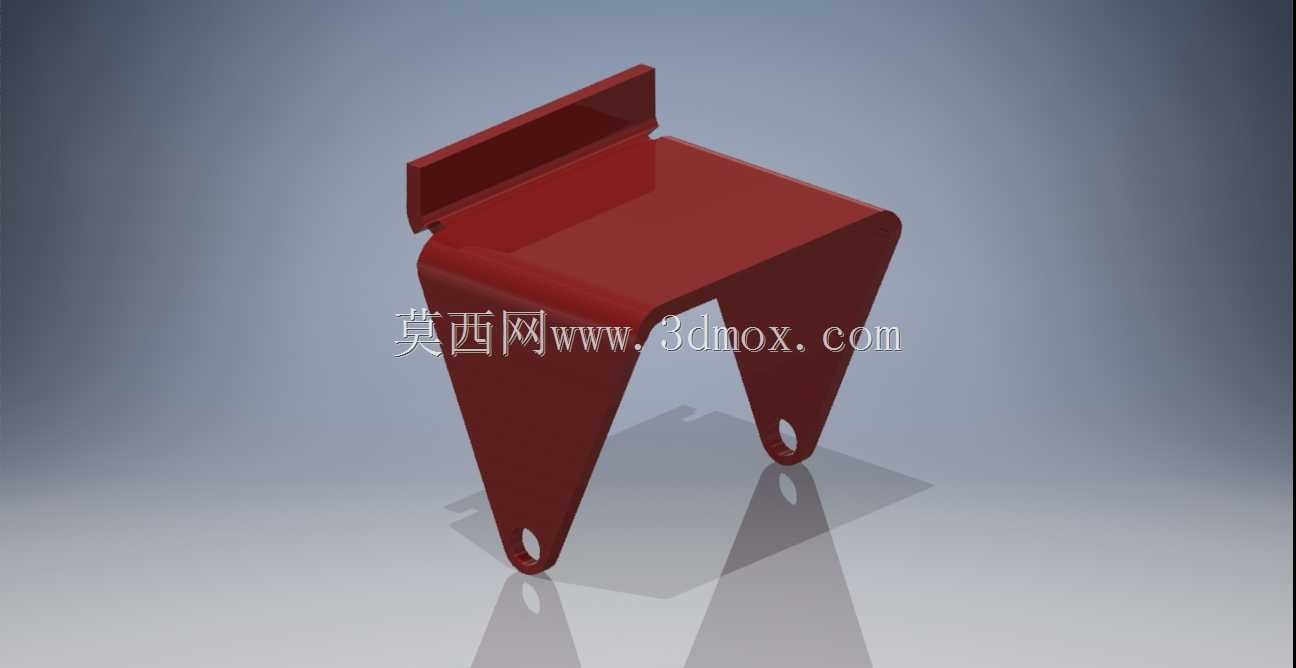

　　做设备框架结构设计的时候，这类托架是很常用的连接构件，主要用在两根平行布置的支撑立柱之间，承担横梁的承载与定位作用，很多仓储货架、设备机架、工装支撑架的组装环节都会用到同类型的构件。从结构形态来看，这个托架采用一体化钣金折弯成型工艺，没有额外的焊接拼接部位，整体刚性表现更稳定，长期承载状态下不会出现焊缝开裂的失效问题。上部的水平承托面是和横梁底面直接贴合的部位，设计时预留了足够的接触面积，能避免横梁局部压应力过大出现变形，后侧向上翻折的立边是贴靠在立柱安装面的定位边，安装时可以先把这个立边卡在立柱的预装位置，临时固定后再拧紧紧固件，能大幅降低现场安装的对位难度，减少装配工时。下部两个向下延伸的支腿做了收窄设计，每个支腿末端都开有圆形安装孔，这两个孔位是和立柱侧面的安装位配合的，孔位的同轴度在建模时需要严格控制，不然现场安装会出现螺栓穿不进去的问题，支腿的倾斜角度是经过受力校核的，承载时上部的载荷会顺着支腿的倾斜方向传递到立柱本体上，不会在折弯根部形成过大的应力集中，能有效提升托架的抗疲劳寿命。

　　实际选型应用的时候，要先确认安装边界尺寸：上部承托面的宽度要和配套横梁的底面宽度匹配，不能出现横梁悬空超出托架接触面的情况，后侧立边的高度要适配立柱安装面的预留空间，避免和立柱上的其他安装构件产生干涉，下部两个支腿的张开间距要和立柱上的预装孔位间距完全对应，支腿末端的安装孔直径要匹配所选紧固件的规格，通常这类托架会配用螺栓加防松垫圈的组合，在有振动的设备场景下使用时，还可以在承托面和横梁之间增加防滑垫片，减少长期运行中的相对窜动。建模过程中要重点关注几个折弯位置的圆角处理，钣金折弯时内角半径不能小于板材厚度，不然折弯加工时会出现板材外侧开裂的问题，所有的棱边都要做倒钝处理，避免安装作业时划伤操作人员，两个支腿的折弯角度要保持对称，不然安装后托架会出现偏斜，导致横梁安装后水平度超差。

　　这类托架的应用场景不局限于设备机架组装，在轻型物料输送线的支架搭建、小型设备的底部支撑加固、仓储分区的隔断架组装中也能灵活使用，相比采用角码拼接的连接方式，一体化折弯的托架承载能力更强，安装步骤更少，整体外观也更整洁。设计时还要考虑板材厚度的选择，根据实际承载的横梁重量搭配对应厚度的板材，常规轻型承载场景下选用普通冷轧钢板做表面喷塑处理就可以满足需求，如果是在潮湿或者有腐蚀的工况下使用，可以更换为不锈钢板材或者做表面镀锌处理，提升构件的防锈耐腐蚀能力。安装完成后要检查托架的水平度，承托面的水平偏差要控制在允许范围内，不然横梁铺设后会出现倾斜，影响上部放置设备或者物料的稳定性，两个支腿的紧固件要按照对称顺序拧紧，避免单侧受力过大导致托架变形。
