带安全扶手的铝合金直梯结构设计

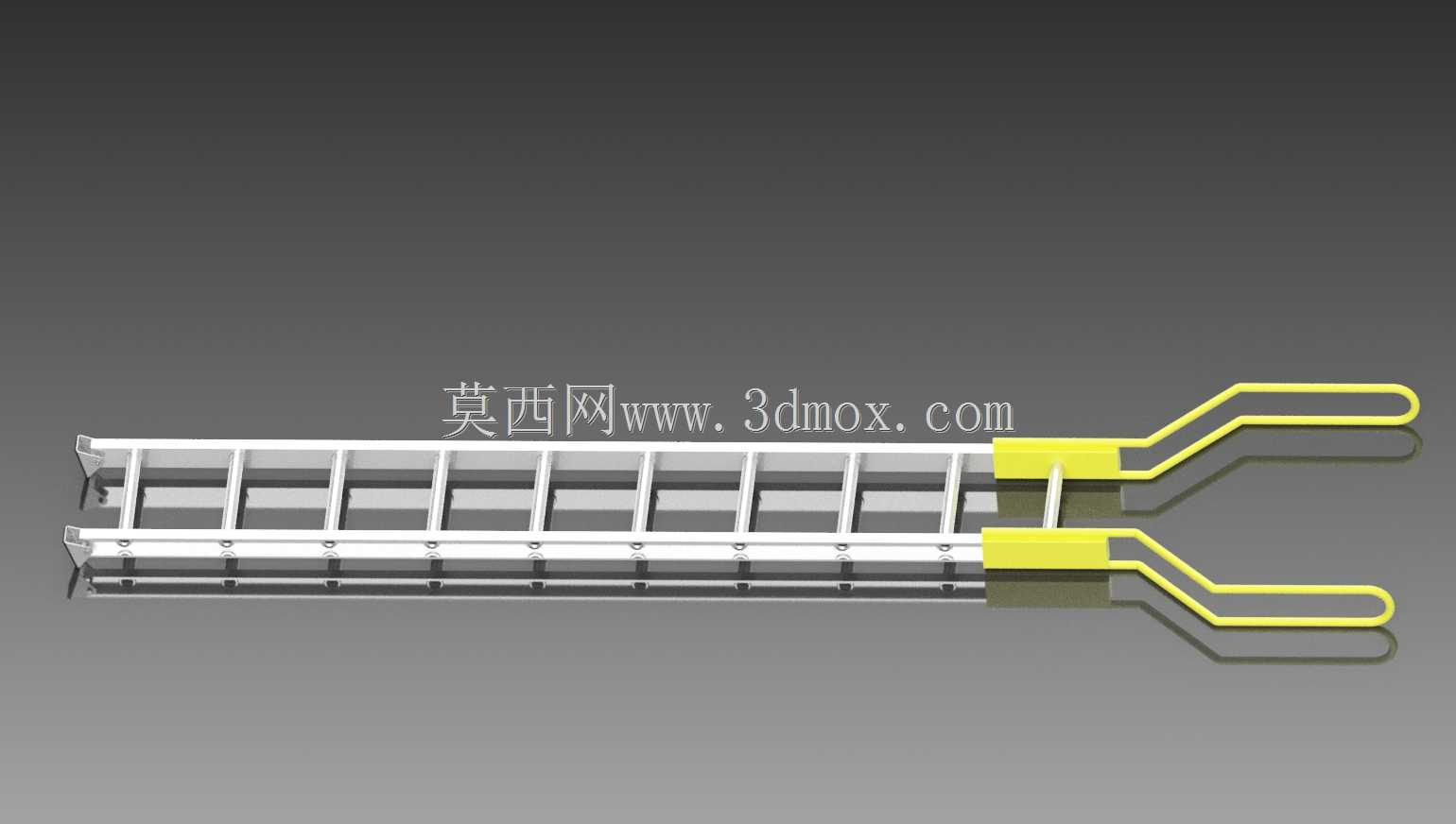

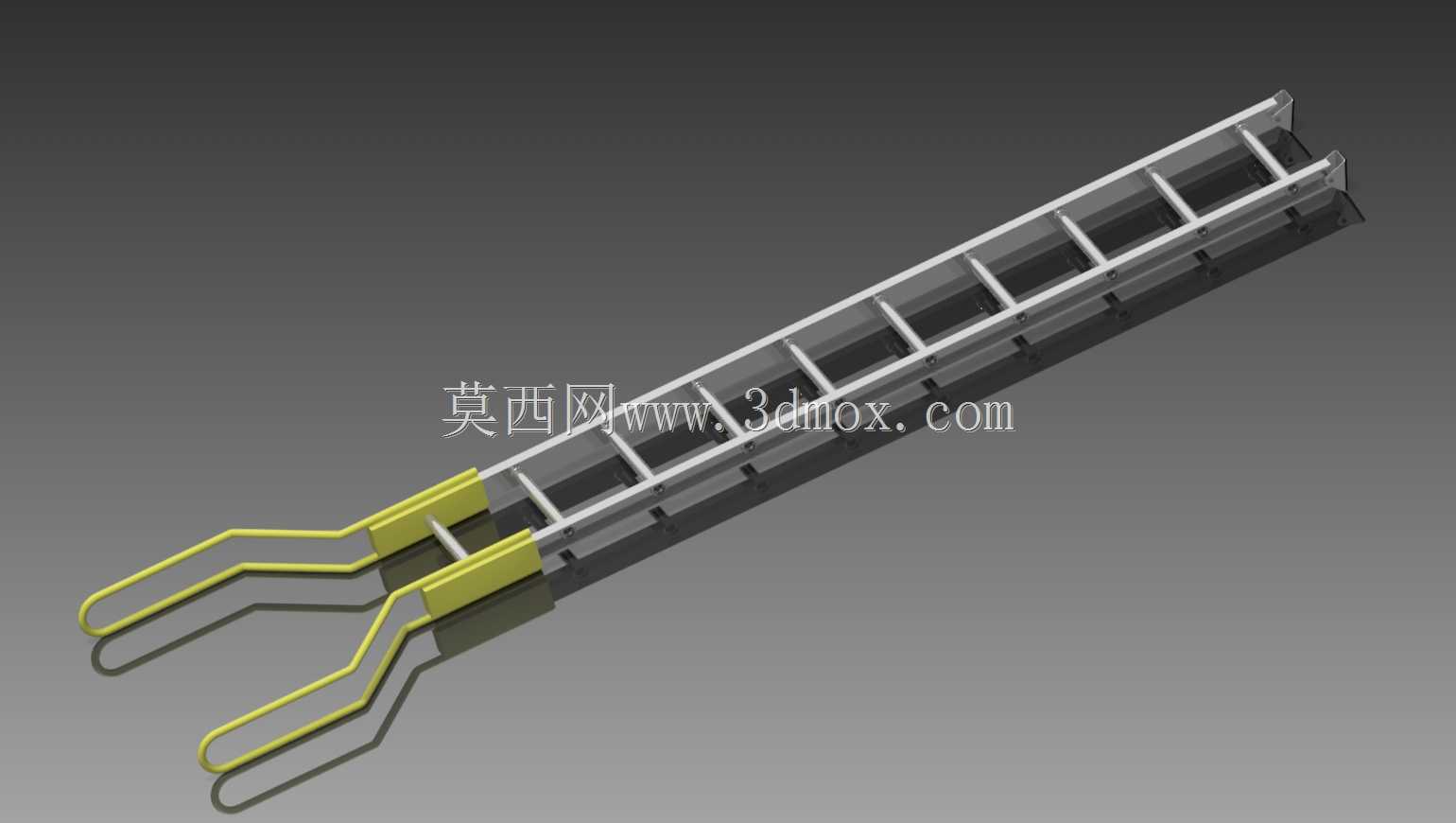

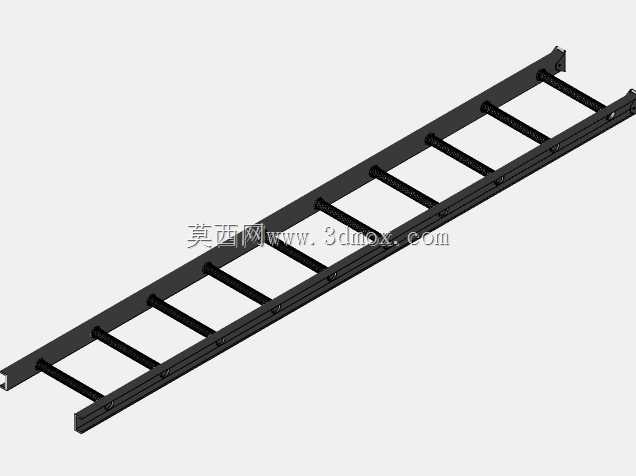

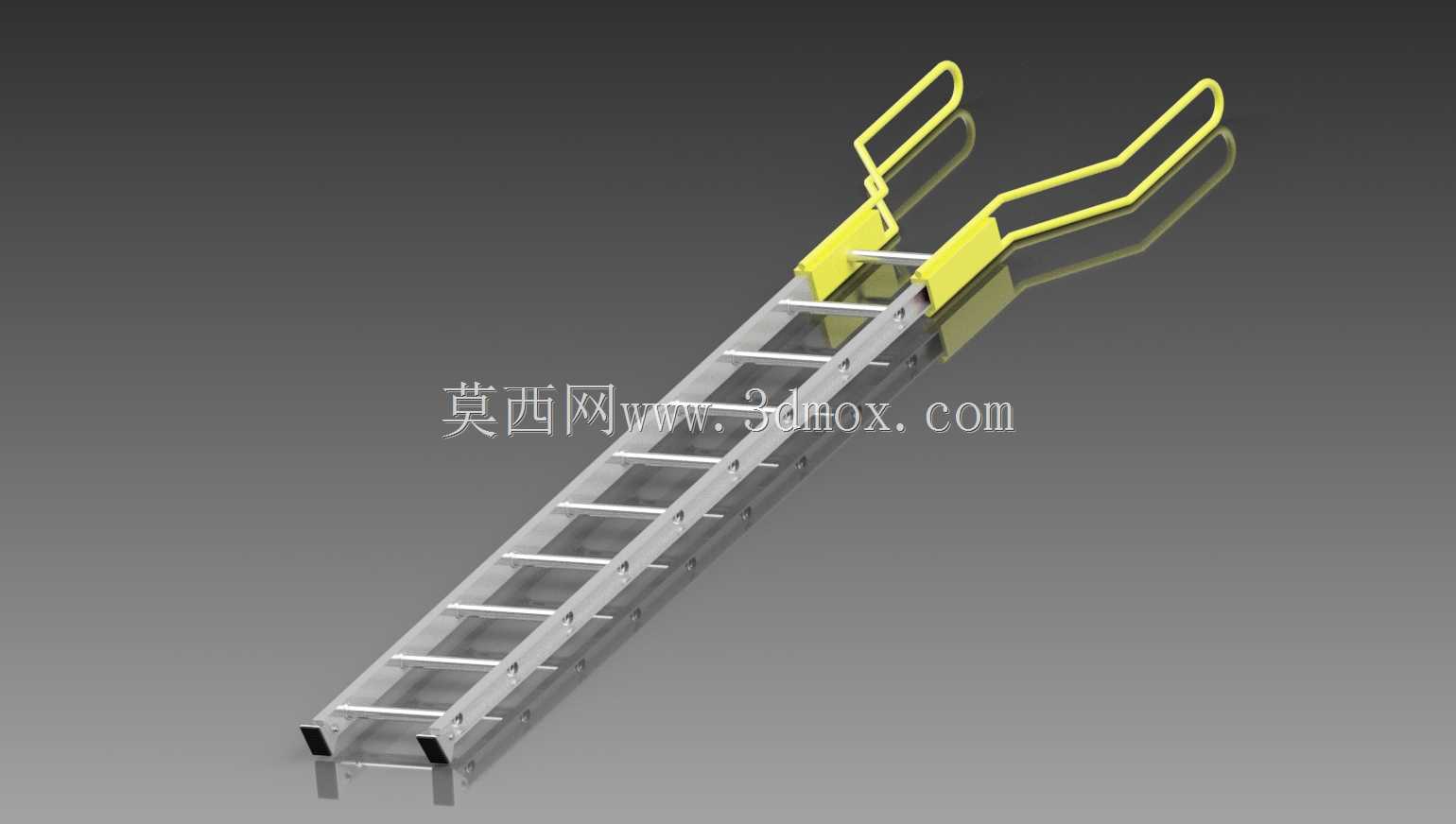

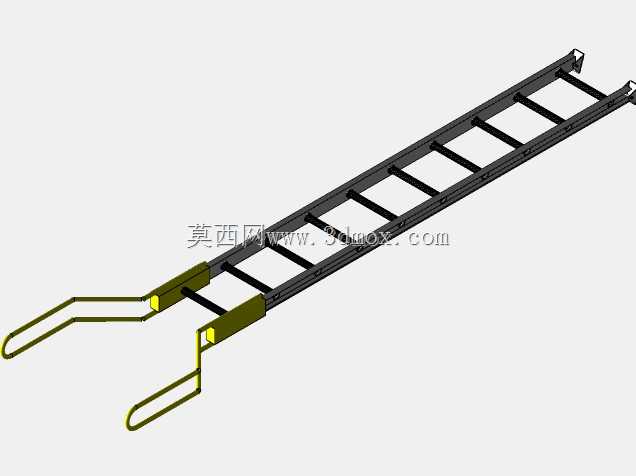

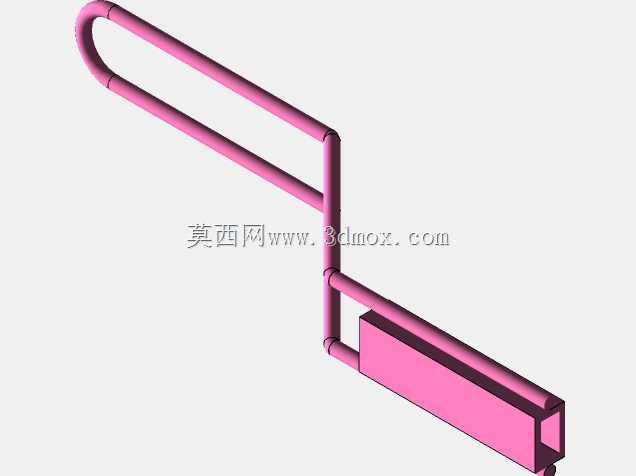

这款带安全扶手的直梯主要面向工业厂区日常登高检修、仓储高位取放货、建筑施工临时登高这类需要短距离垂直攀爬的作业场景，区别于普通无扶手直梯，其在梯身上端延伸出的双股弯折扶手结构，能为作业人员攀爬至梯顶段、以及在梯顶开展作业时提供稳定的手部支撑点，大幅降低攀爬过程中重心失稳后仰的风险。从结构设计逻辑来看，梯身主体采用等距排布的空心铝合金踏棍，踏棍与两侧纵向梯梁采用铆接加结构胶复合固定的方式，既保证踏棍承受竖向荷载时不出现滑移偏转，也能避免长期使用后连接位出现松动异响；两侧梯梁选用等截面矩形铝合金型材，型材壁厚经过荷载验算，可满足单人携带10kg以内工具攀爬时的整体刚度要求，梯身整体做阳极氧化表面处理，在潮湿作业环境下也不易出现表层锈蚀脱落的问题。上端的安全扶手采用圆管弯折成型，扶手与梯梁的连接位设置了加强衬片，衬片完全嵌入梯梁型腔内部后再通过拉铆固定，避免扶手受侧向推力时连接位出现应力集中断裂的问题，扶手的握持段做了圆弧收边处理，没有尖锐棱角，冬季佩戴劳保手套握持时也不会出现卡挂织物的情况。从安装边界来看，这款直梯使用时需保证梯脚与支撑面的摩擦系数不低于0.6，梯身与垂直墙面的夹角保持在15度左右，此时梯身上端扶手刚好能探出作业平台边缘150mm左右，作业人员从梯身移步至平台时可全程握持扶手完成重心转移；梯身总长度适配3米以内的登高作业高度，梯身宽度控制在400mm，可在狭窄的设备间隙、管道井旁这类空间受限的区域架设使用，不需要额外占用过大的操作空间。设计过程中特意将扶手的外轮廓做了向内收的弧度处理，避免直梯在搬运过程中扶手端勾挂周边管线、设备突出部件，梯脚位置配套有防滑橡胶套，橡胶套表面设置了交错的防滑纹路，在水泥地面、环氧地坪、钢板面都能提供足够的静摩擦力，防止梯身架设后出现底部滑移的安全隐患。
