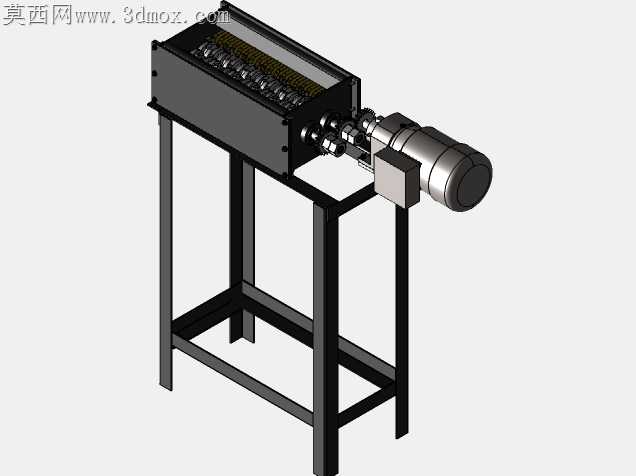

双轴对辊式物料粉碎装置结构设计

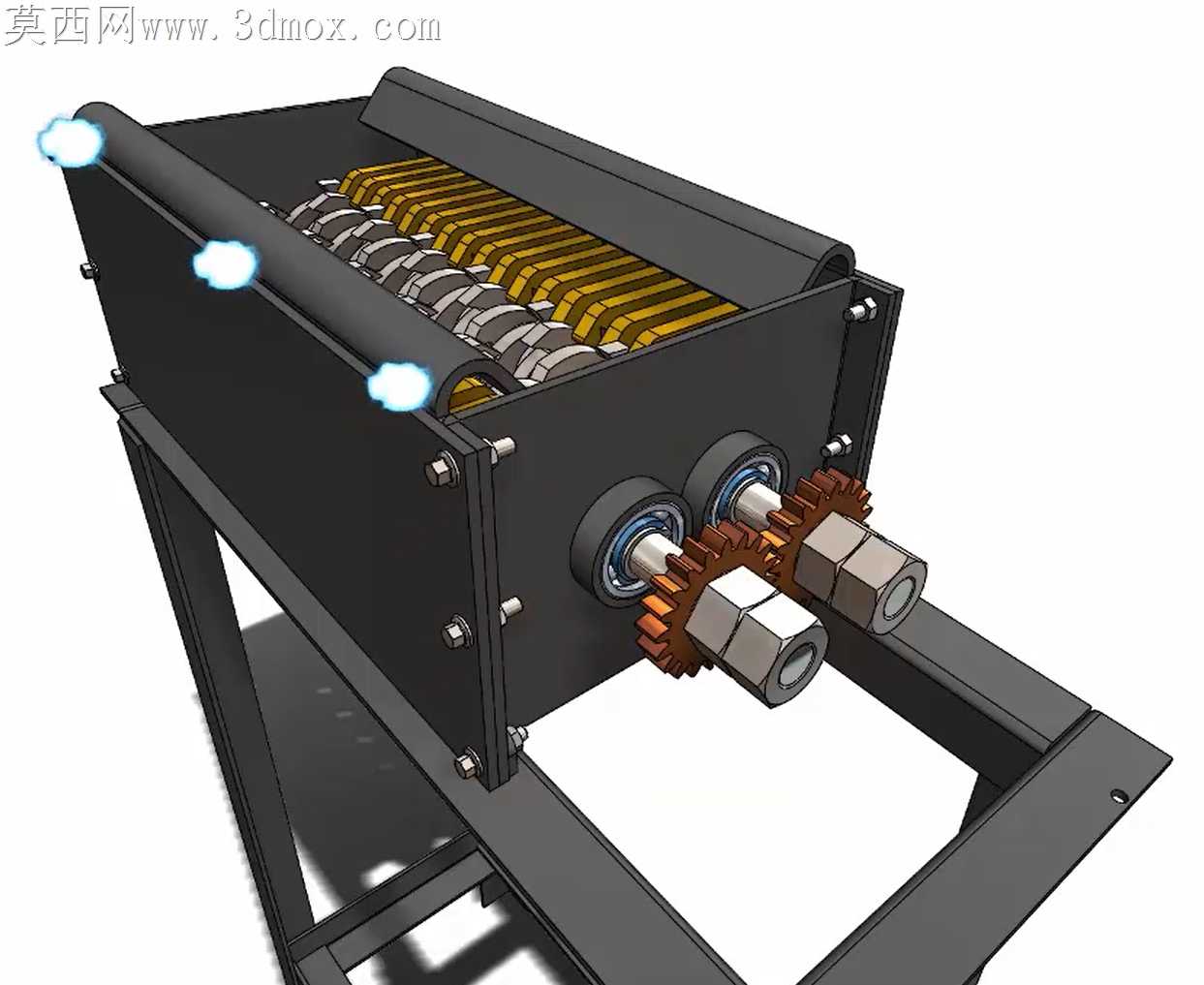

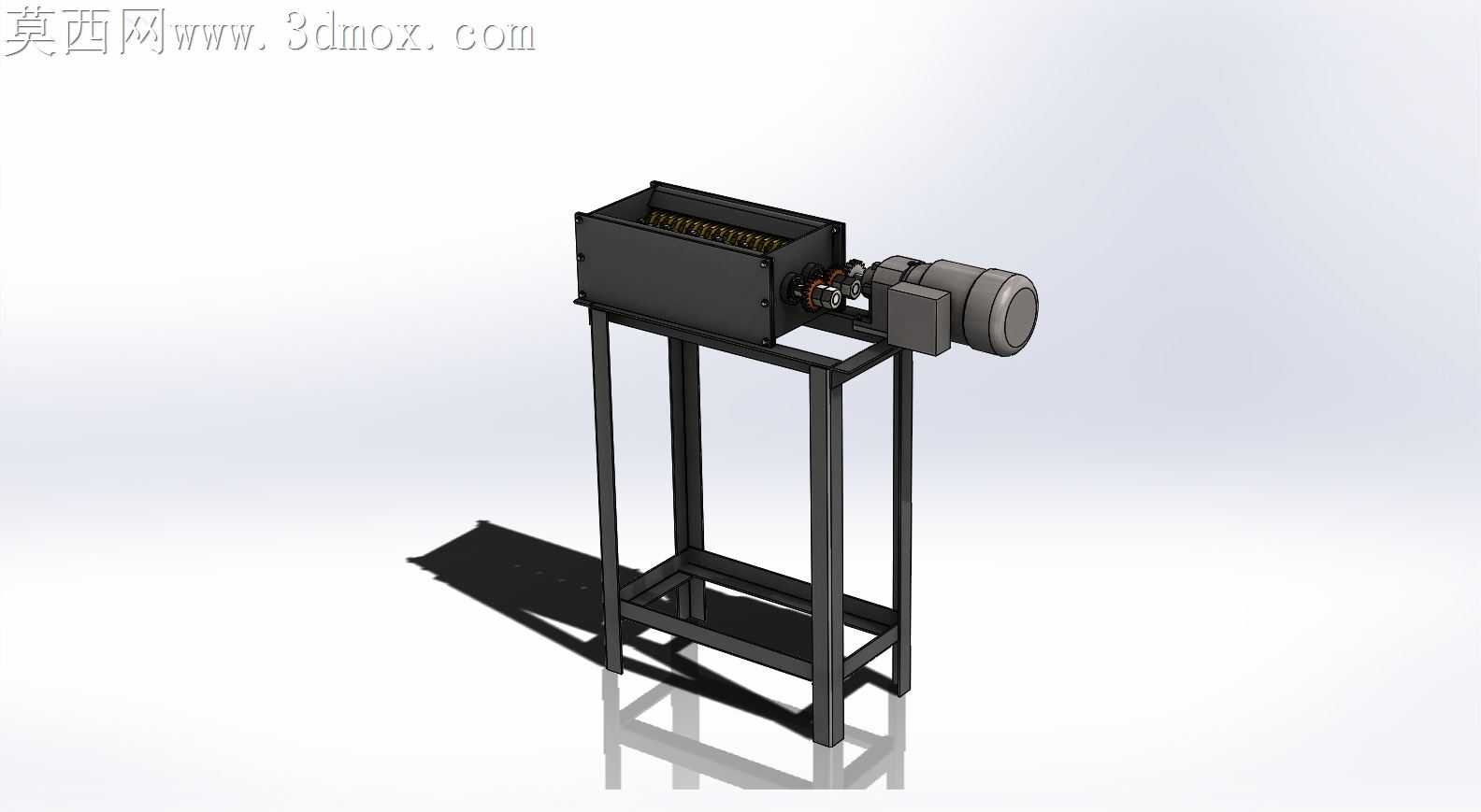

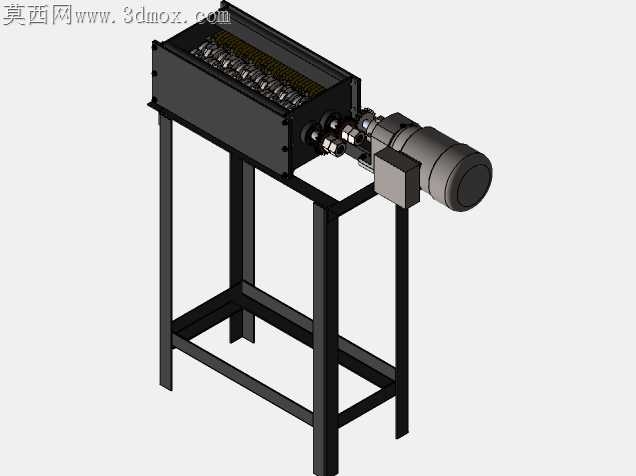

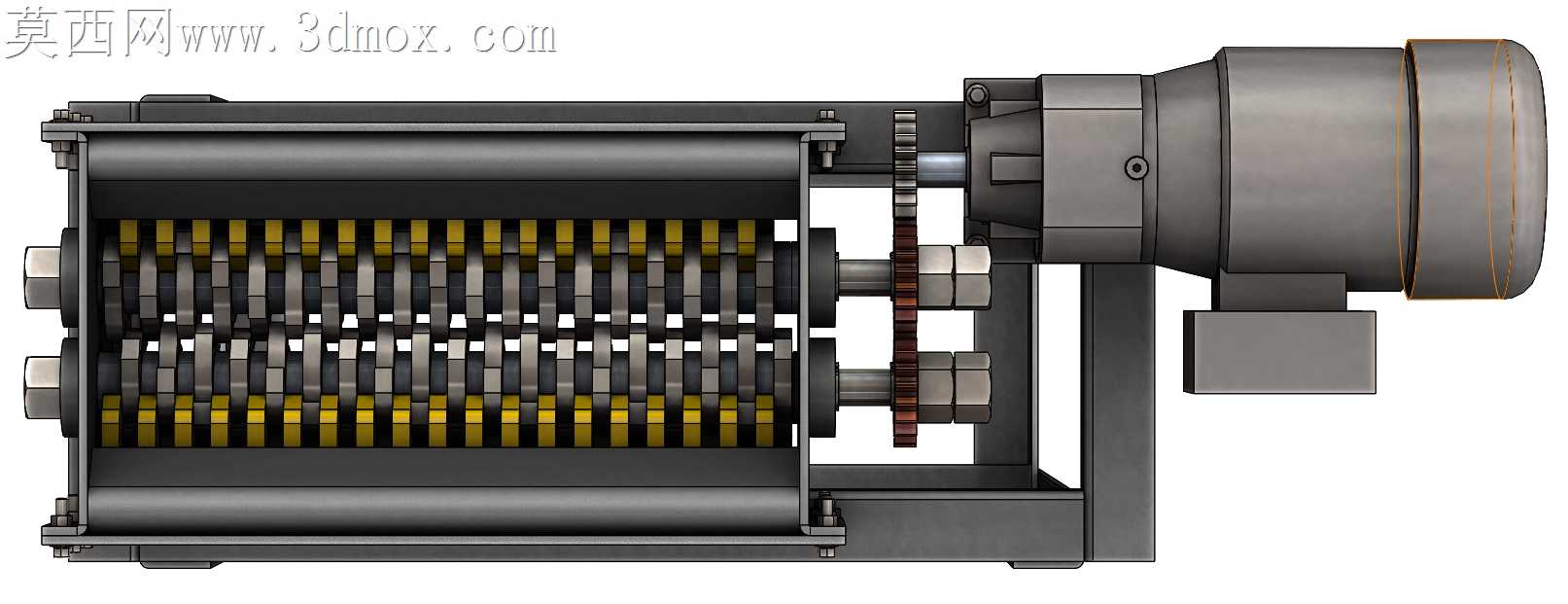

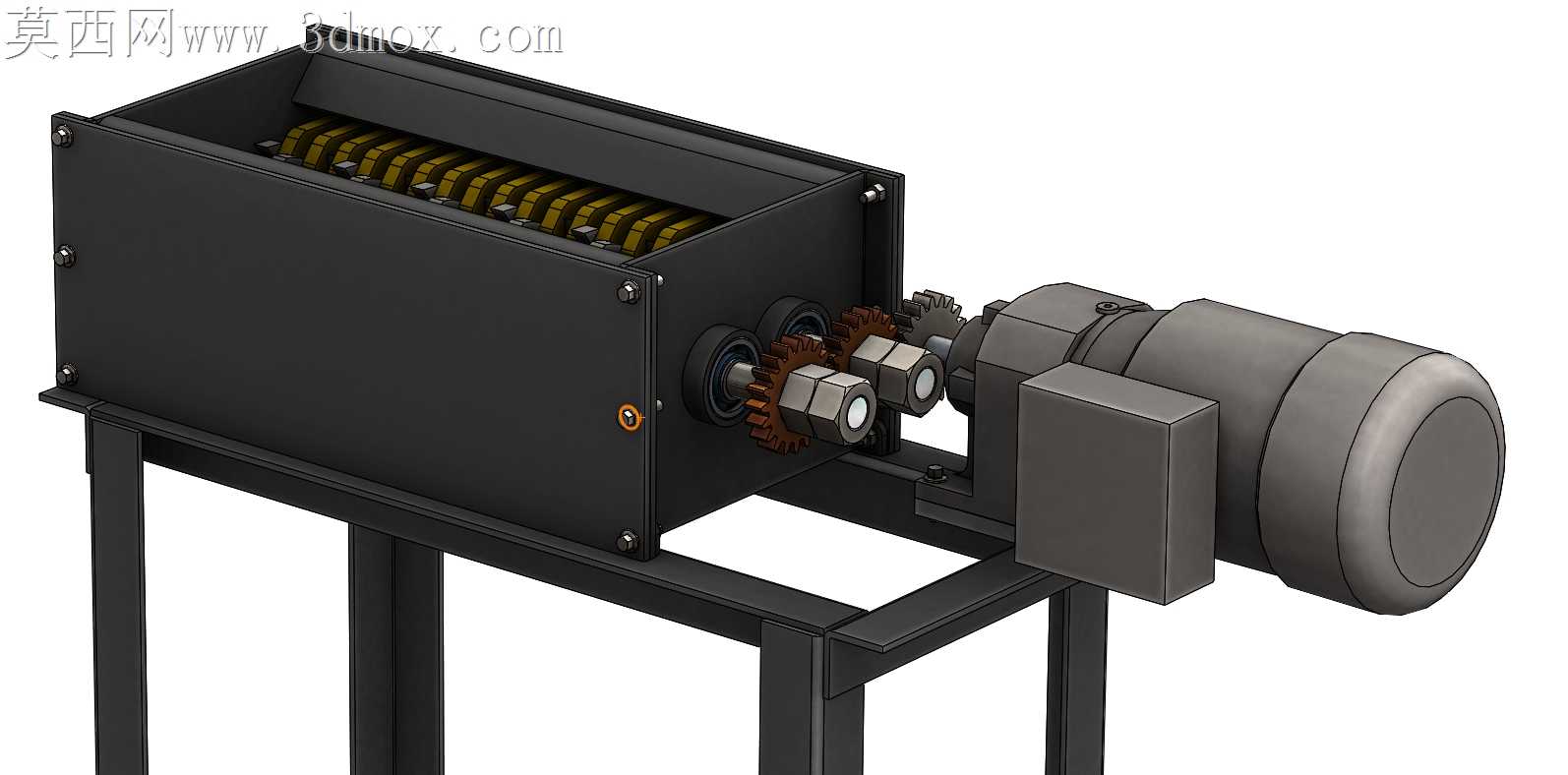

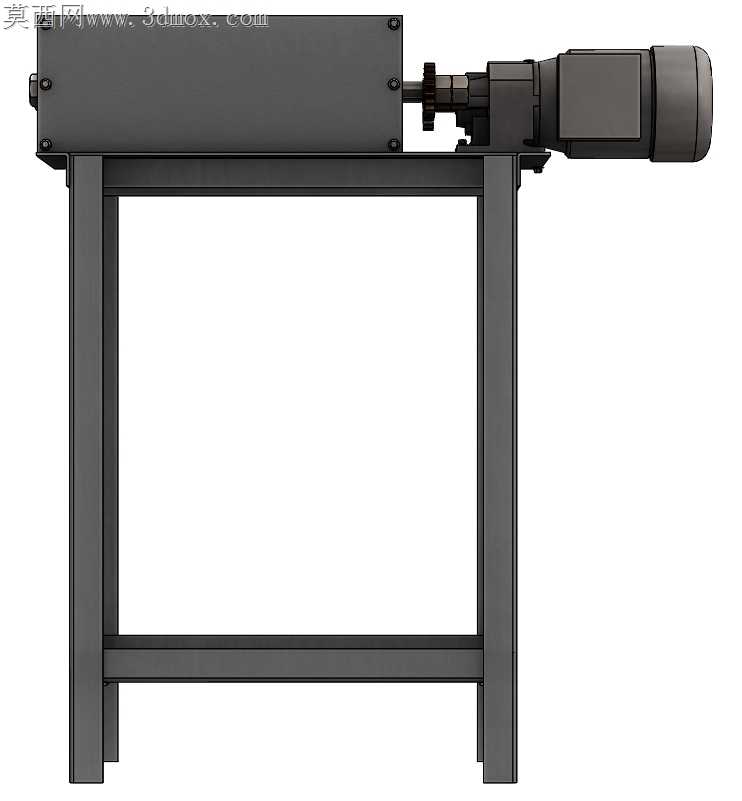

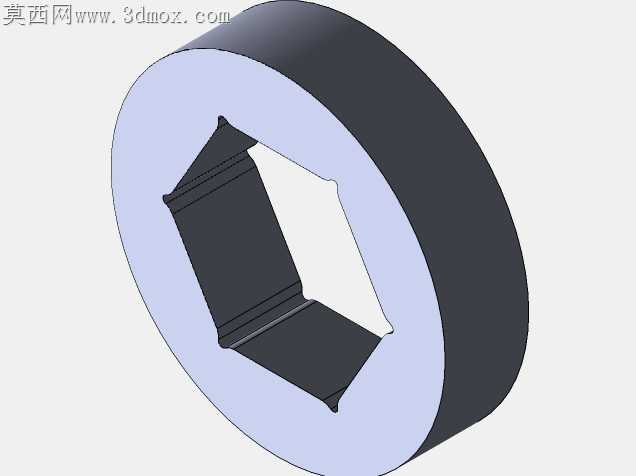

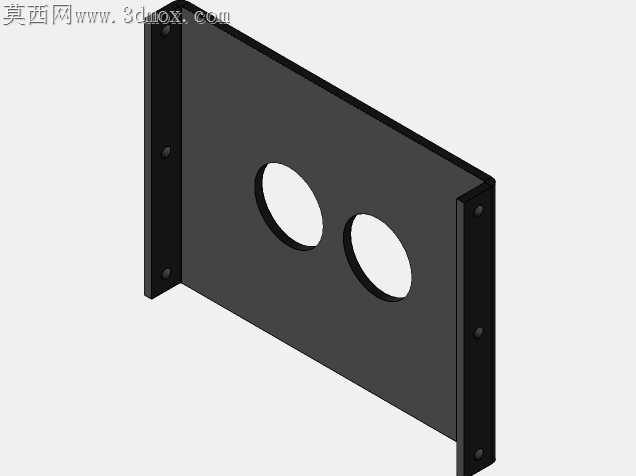

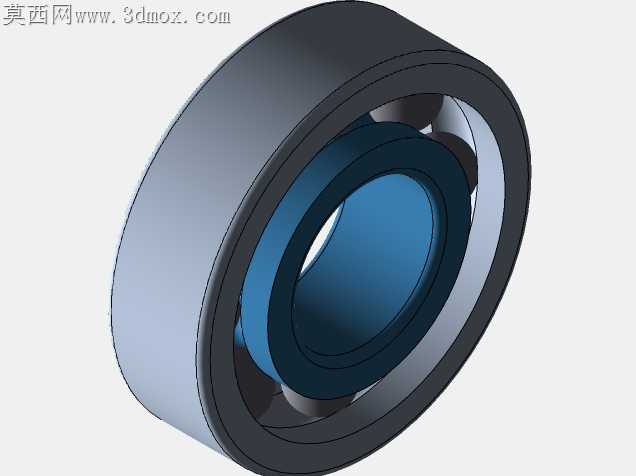

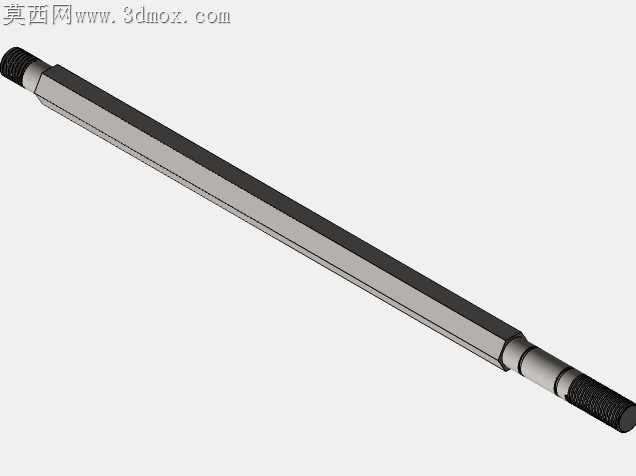

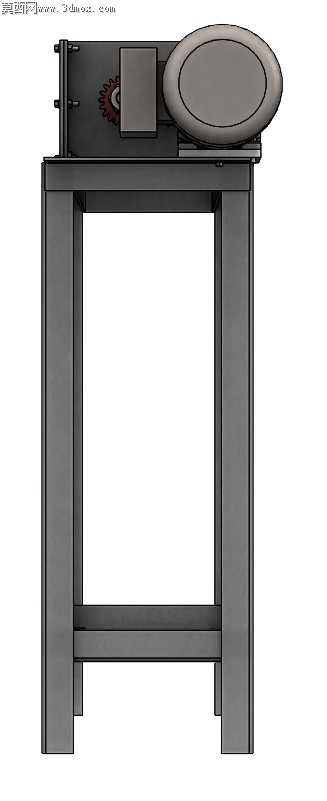

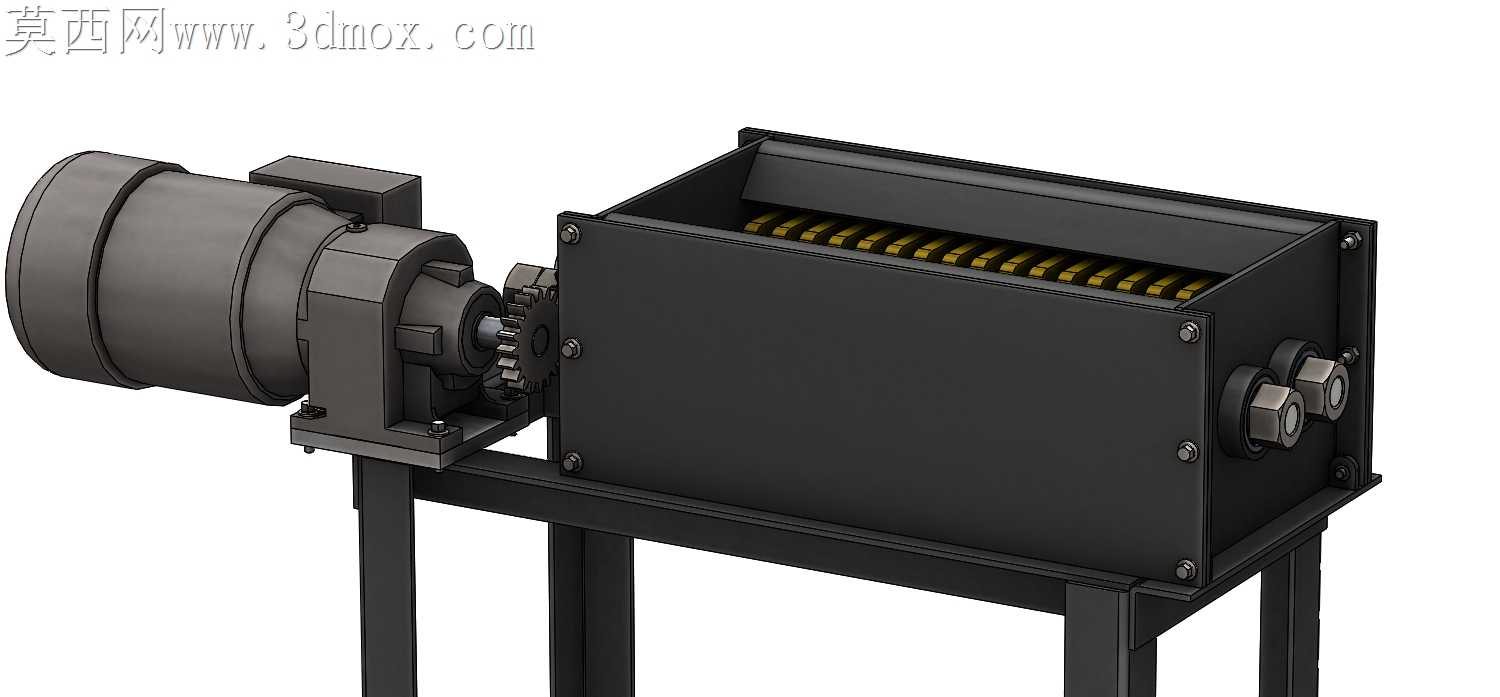

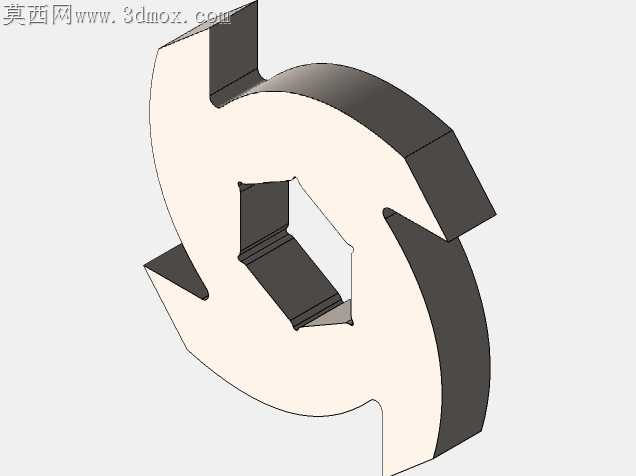

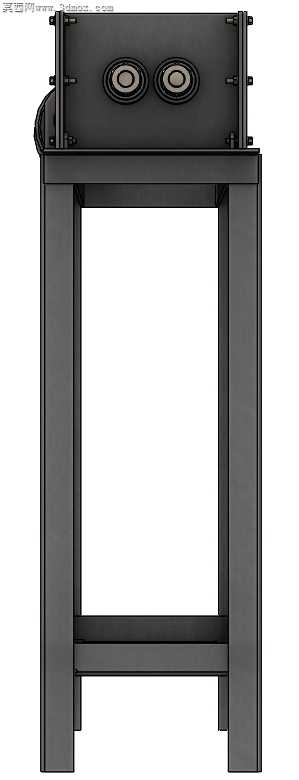

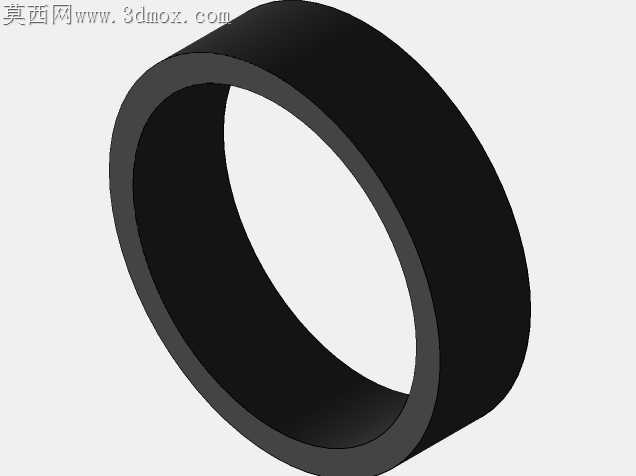

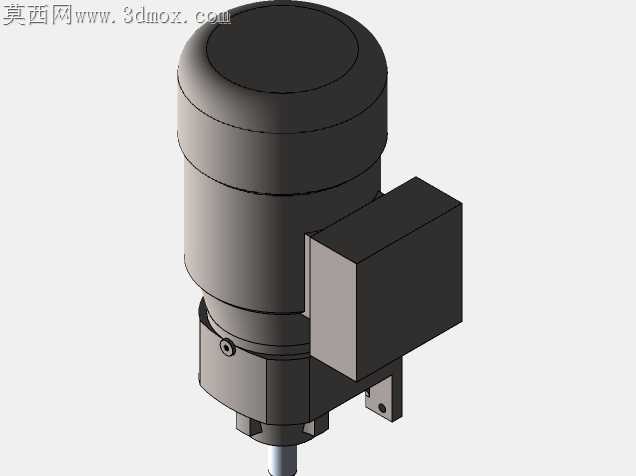

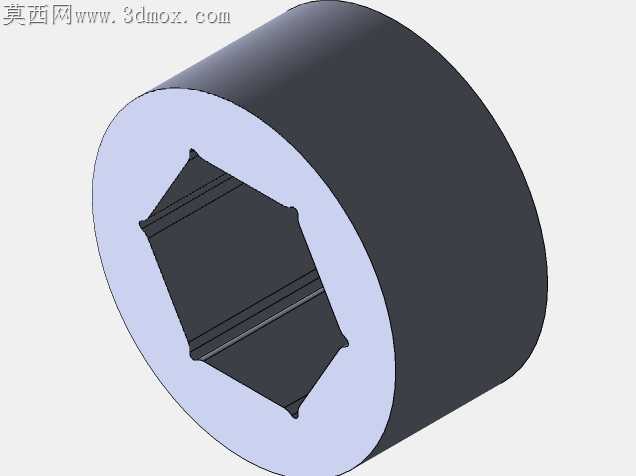

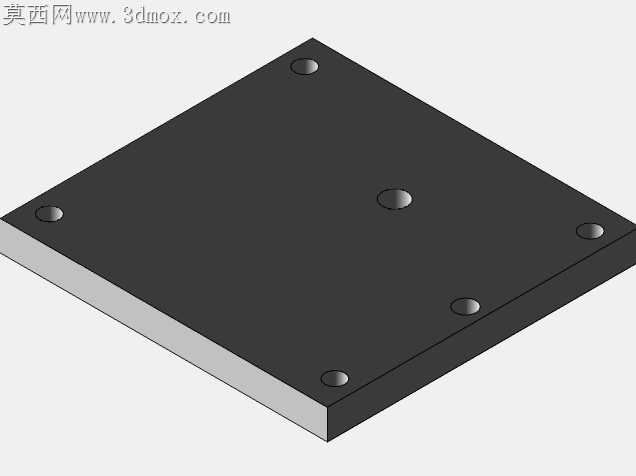

车间里小型粉碎设备最容易出问题的位置，永远是刀轴与侧板的衔接处，不少样机空载试转顺滑，喂入稍厚的硬纸板、带胶层的铜版纸就会出现轴端窜动，连带啮合齿轮偏磨，用不了半个月就会打齿卡停。这套粉碎装置在结构优化阶段直接把刀轴的支撑点做了外移设计，轴承座完全嵌在侧板外侧的加厚凸台上，不是简单把轴承塞进侧板开孔里，凸台与侧板一体折弯成型，能抵消刀具咬合物料时产生的径向冲击力，避免长期受力后侧板开孔被磨成椭圆。两根刀轴上的破碎刀片不是等距排布的整圈刀盘，而是错开角度的单片刀齿依次叠装，每片刀齿的咬合间隙控制在0.12mm，既能把纸张、薄塑料片剪切成均匀碎条，又不会因为间隙过小导致刀齿在热处理变形后出现硬碰硬的剐蹭。刀齿与轴的配合采用D型截面定位，不用额外打顶丝孔，装配时顺着轴的平面对齐推入即可，不会出现长期转动后刀齿错位、咬合间隙忽大忽小的问题。端侧的传动齿轮特意做了加宽齿面设计，齿部做了淬硬处理，两个齿轮的啮合侧隙留了0.08mm的余量，就算刀轴受物料冲击产生微小形变，齿轮也不会出现卡滞，齿轮外侧没有做全封闭的防护罩，留了足够的散热空间，连续运转时齿面摩擦产生的热量能快速散出，不会因为积热导致润滑脂快速干结失效。底部的支撑机架没有采用薄方管直接焊接的结构，而是在刀箱与机架的连接位置加了四块三角形的加强筋，机架的支腿向外微张形成稳定的梯形支撑，就算设备运行时产生持续振动，也不会出现整机移位、焊缝开裂的问题。刀箱顶部的进料口边缘做了向内翻的折边，既能引导物料顺利滑入两排刀齿的咬合区，又能避免碎料从进料口飞溅出来，折边的圆角半径做了15mm处理，没有尖锐的割手边缘，日常清理维护时不会划伤操作人员。出料端没有额外加装导料槽，刀箱底部直接留了通长的落料开口，碎料能直接靠重力落下，不会在箱体内堆积卡塞，省去了定期清理箱体积料的麻烦。每一处连接螺栓都加了防松弹垫，尤其是轴承座的固定螺栓，弹垫的压合量控制在三分之一厚度，既不会因为压太死导致螺栓应力断裂，也不会因为振动出现螺栓松动退牙的问题。
