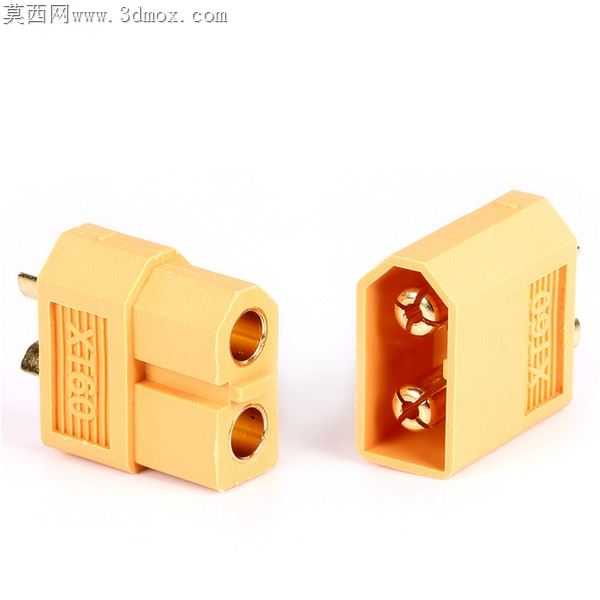

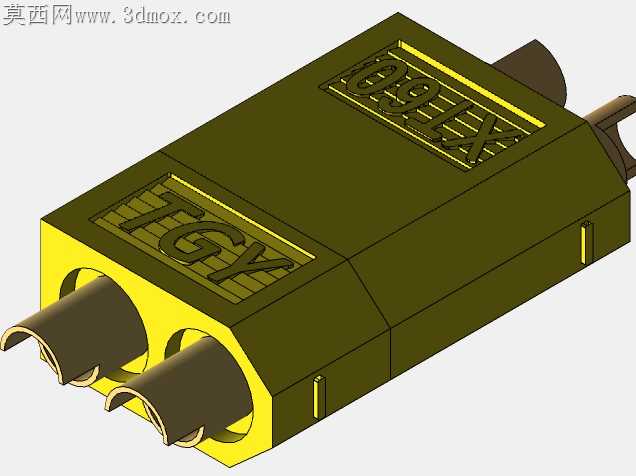

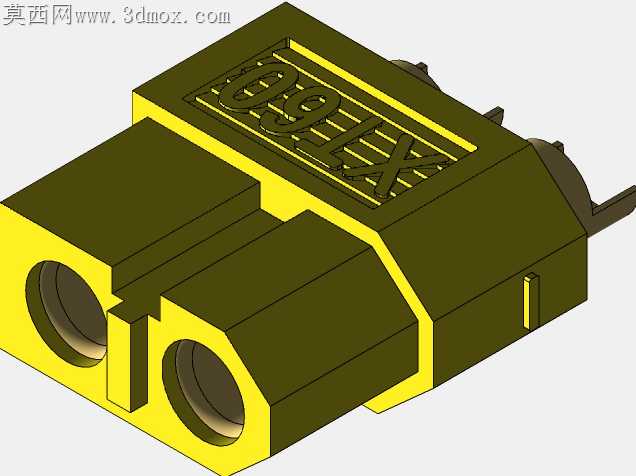

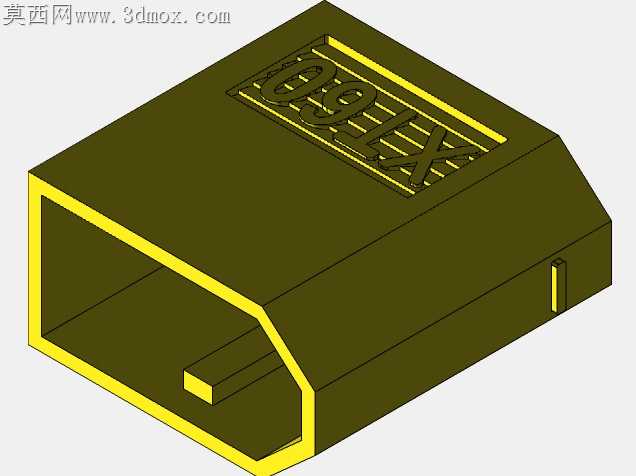

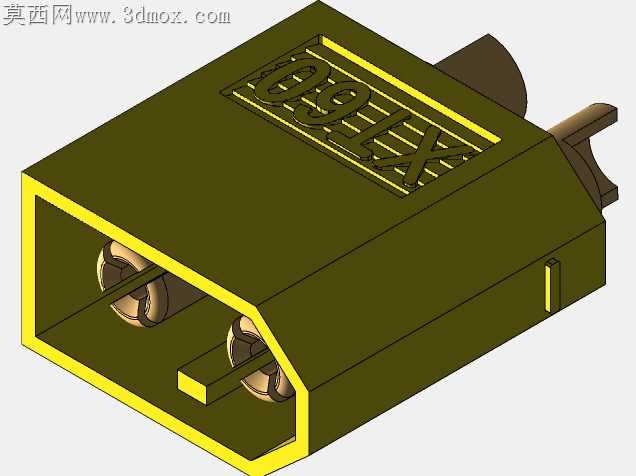

XT60公母对接接插件结构设计

大电流接插件在实际使用中最容易出现的问题，莫过于插合到位后受外力拉扯出现松脱、接触片偏位导致的接触电阻飙升，甚至插合时对位不准顶弯内部镀金插针，这类问题在航模动力、储能设备的现场使用中往往直接引发供电中断、接插件烧蚀的故障。这套XT60公母接插件的结构设计，从装配公差匹配的角度做了针对性的细节处理，公头外侧的防滑筋条没有做等距均匀排布，靠近插合端面的两道筋条高度比尾部筋条高出0.2mm，插合过程中手指捏持的位置刚好落在高凸筋条上，施力方向与插合轴线完全重合，不会出现斜向插合顶歪内部插片的情况。母头内部的空腔做了1.5度的微小拔模斜度，入口处的倒角比常规接插件大0.8mm，公头插片进入时哪怕存在微小的对位偏差，也能顺着倒角滑入正确的接触位置，不会出现硬顶刮伤镀金层的问题。内部接触弹片的卡槽位置做了过盈0.1mm的限位设计，弹片压入塑壳后不会因为反复插拔出现向后退移的情况，弹片接触端的弧形收口角度经过反复调整，插合时的插拔力控制在15N到20N之间，既不会因为太松受震动松脱，也不会因为太紧导致插拔困难。塑壳外侧的防反插凸台做了不对称设计，凸台的边缘做了R0.5的圆角处理，插合时不用刻意目视对位，靠手指触感就能快速找正方向，黑暗环境下也能完成盲插操作。公头尾部的出线槽做了阶梯式结构，线材焊接后套入热缩管，刚好能卡在阶梯槽内，拉扯线材时外力不会直接作用在焊点上，避免长期使用后焊点脱开。塑壳表面的晒纹深度控制在0.03mm，既不会因为太光滑导致捏持打滑，也不会因为纹理太深积留灰尘油污，户外使用后擦拭就能保持表面整洁。接触弹片的材质选用铍铜镀金，壁厚0.3mm的弹片在经过1000次插拔后，接触压力衰减不超过10%，持续通过60A大电流时的温升控制在35摄氏度以内，不会出现塑壳软化变形的问题。公母插合后的贴合面做了一圈0.1mm高的密封筋，日常使用中溅落的水滴、灰尘不会顺着缝隙进入内部接触区域，提升了复杂工况下的使用可靠性。
