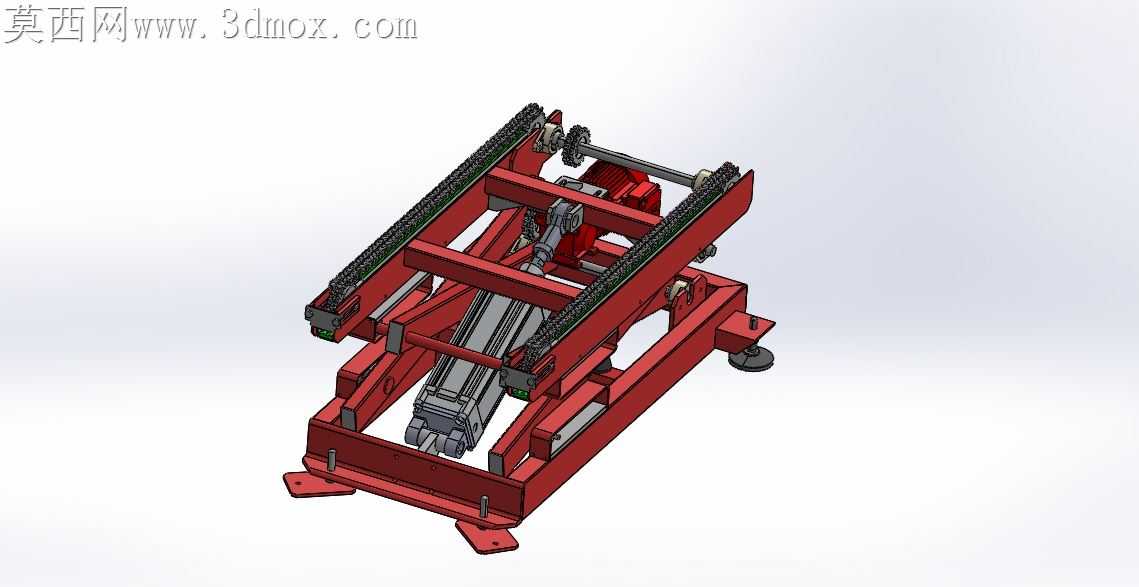

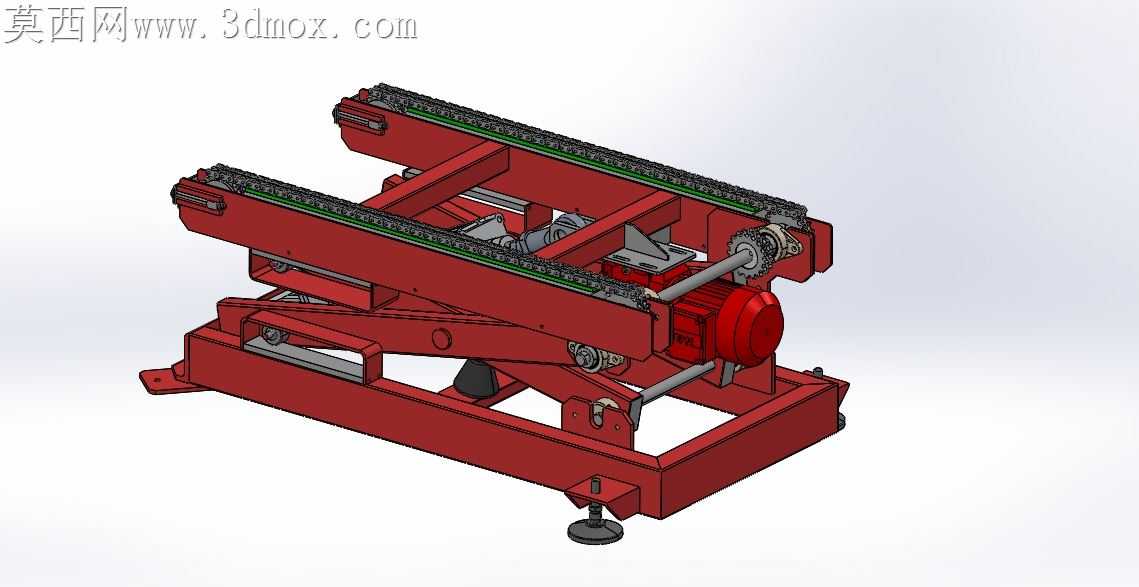

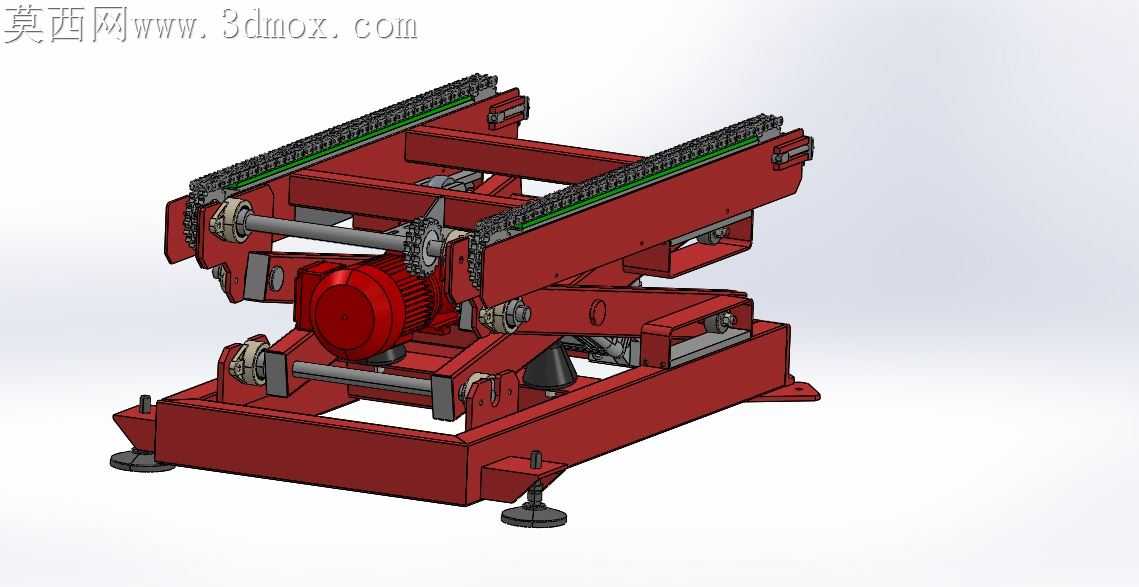

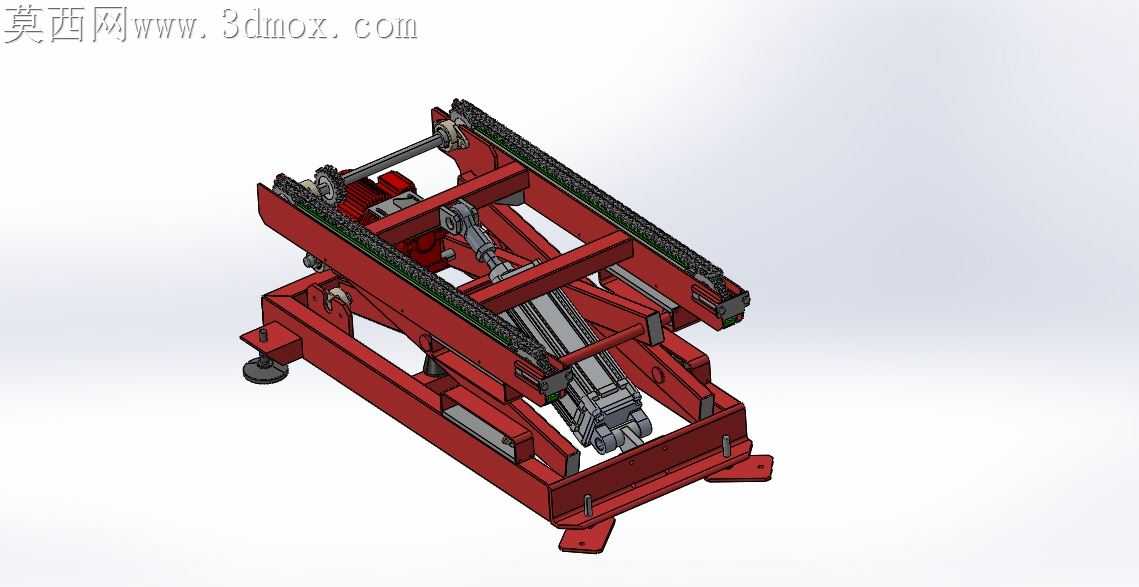

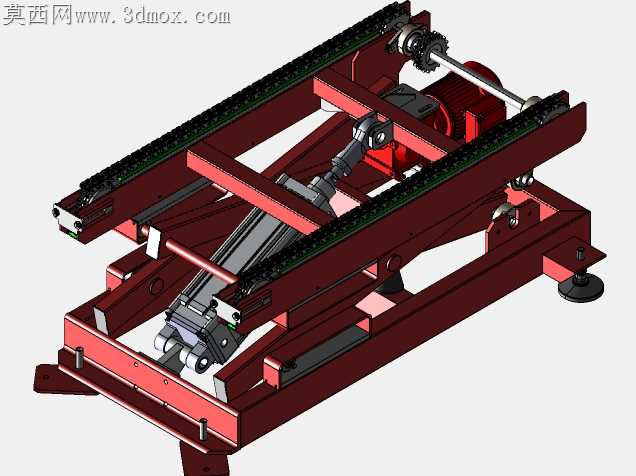

带链式输送结构的剪叉式升降工装

车间产线对接工位的升降设备，常遇到顶升到位后物料无法平顺转移、重载下剪叉臂偏摆卡滞的痛点，这套带链式输送的剪叉升降结构，从装配逻辑层面做了针对性的细节调整。底部支撑脚没有采用常规的整块底板焊接结构，四个独立可调脚杯直接通过螺栓固定在底架的四个延伸支腿上，每个支腿上预留了两组长条调节孔，安装时可以根据地面预埋钢板的实际位置微调脚杯固定点位，不用在现场重新扩孔攻丝，也能抵消地面不平整带来的架体倾斜问题，避免剪叉臂升降过程中出现单侧受力过载。剪叉臂的铰接销轴没有用普通的通长光轴，每处铰接点都单独配置了带防尘圈的自润滑轴套，轴套和臂板安装孔之间采用H7/k6的过渡配合，压装时在轴套外壁涂抹少量厌氧胶，既避免长期往复升降后轴套转动松旷，也不用频繁加注润滑脂，适配车间多粉尘的工况。顶升用的电动液压推杆没有布置在剪叉结构的中心位置，而是偏置在架体一侧，推杆的两端铰接座都做了腰型孔余量，装配时可以微调推杆的安装角度，抵消剪叉臂焊接变形带来的推杆行程卡滞，避免推杆长期受径向力导致密封件过早损坏。顶部的链式输送架没有直接焊死在剪叉臂的上端平台上，两者之间垫了四组缓冲橡胶垫，通过沉头螺栓连接，输送链的张紧机构布置在架体两端的侧边，不用拆开顶部的护板就能从外侧调整链条张紧度，日常维护时不用停线拆解整台设备。输送架两端都装了内嵌式的行程触发块，升降到指定对接高度时，触发块会直接触碰产线侧的限位开关，不会因为架体轻微晃动出现信号误判。架体上所有的外露螺栓都采用了发黑处理的8.8级高强度件，螺栓露出螺母的长度统一控制在2-3个螺距，既避免过长的螺柱剐蹭过往物料，也不会因为啮合长度不足出现连接松脱。剪叉臂的所有板材焊接位置都做了内侧倒角，焊后打磨平整再喷塑，避免焊接应力集中导致臂板长期受力开裂，也不会有焊渣残留掉落到下方的液压元件上。顶部输送链的侧边护板做了向内翻的折边，能挡住输送过程中掉落的细小碎屑，避免碎屑卡进链条和链轮的啮合间隙里，减少链条跳齿的故障概率。
