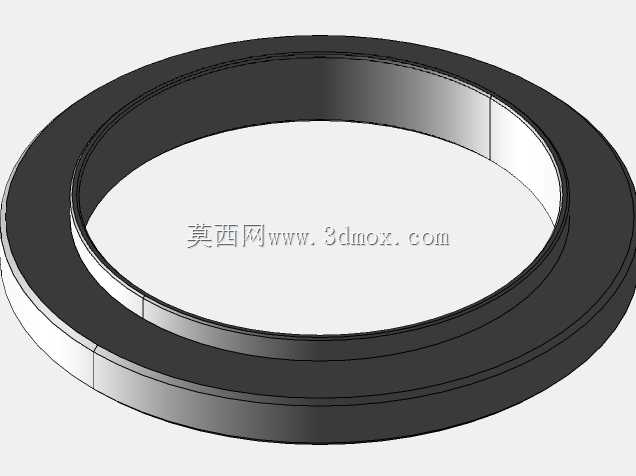

这款环形夹具是为CA6140普通卧式车床配套设计的专用工装,整体呈同轴环状结构,在车床加工场景中主要承担工件轴向定位、径向限位以及装夹基准传递的作用,适配盘类、套类回转工件的车削加工工序。从结构形态来看,该夹具采用大直径中空环形布局,内外圆均为连续回转面,轴向厚度均匀,环体截面带有阶梯式过渡结构,既可以直接贴合车床主轴法兰端面完成定位安装,也能够配合三爪卡盘、花盘等通用装夹部件使用,中空的内孔区域可避让长棒料、穿管类工件的贯穿走料需求,不会干涉工件的轴向进给与加工排屑路径。
在实际车间加工场景中,这类环形夹具常被用于批量套类零件的车削工位:当加工薄壁衬套、轴承环、法兰盘这类对装夹同轴度要求较高的工件时,直接用卡盘硬爪夹持容易造成工件夹伤变形,将该环形夹具作为定位支承环使用,工件端面贴合夹具的基准平面,外圆或内孔依托环体的定位止口完成径向限位,再配合卡盘轻夹或者压板压紧,就能大幅降低装夹变形量,保证车削后工件的端面跳动、内外圆同轴度公差符合工艺要求。夹具环体上的阶梯结构分别对应不同的配合面:一侧的大端面为安装贴合面,加工时保证平面度要求,与车床主轴端面完全贴合,消除安装间隙;环体内侧的台阶面为工件定位面,可根据待加工工件的外径尺寸匹配对应止口口径,外侧的环形凸边则起到限位挡肩作用,避免工件在车削切削力作用下发生轴向窜动。
设计过程中优先保证了回转体的同轴度公差,所有环形工作面均围绕同一中心轴线建模,装配后与车床主轴回转中心重合,避免工装本身的偏心带来的加工误差。环体的轴向厚度经过受力校核,在承受车削径向切削力、工件装夹压紧力时不会发生挠曲变形,同时整体重量控制在合理范围,单人即可完成在主轴端的拆装更换,适配中小批量加工频繁换产的使用需求。夹具的外圆边缘做了圆滑过渡处理,没有尖锐棱角,高速回转时不会产生额外的风阻与安全隐患,环体的各段壁厚均匀,热处理后应力分布均衡,长期使用不易出现形变。
安装边界方面,该夹具的后端面对应CA6140车床主轴的法兰安装尺寸,环体上可预留对应螺栓过孔位置,能够直接穿过锁紧螺栓固定在主轴端面上,也可以夹持在卡盘爪位之间作为软爪基底使用;夹具的内孔直径大于常规加工棒料的最大通行直径,加工长轴类零件时棒料可从内孔中穿过,不需要拆卸夹具即可完成棒料的送进定位。不同于专用定制卡爪,这款环形夹具的适配范围更广,同一套工装可兼容一定尺寸区间内的多种盘套类工件,通过更换不同止口规格的衬环即可快速切换加工品类,大幅减少工装更换的辅助工时。在车削加工的受力逻辑上,环形夹具把卡盘的局部夹持力转化为环形面的均匀支承力,工件整个圆周方向都获得刚性支承,切削过程中的振动被环体吸收抑制,工件加工表面的粗糙度更容易保证,尤其适合薄壁环形零件的精车工序,能够有效降低工件的装夹废品率。建模时完整还原了环体所有阶梯面、过渡圆角与端面细节,结构工程师可以直接在该模型基础上修改止口尺寸、调整环体厚度,衍生出适配不同规格车床、不同工件尺寸的系列化夹具,也可以将模型导入装配环境,模拟夹具与主轴、卡盘、工件的装配干涉情况,提前验证装夹路径的合理性,避免现场工装安装时出现尺寸匹配问题。
