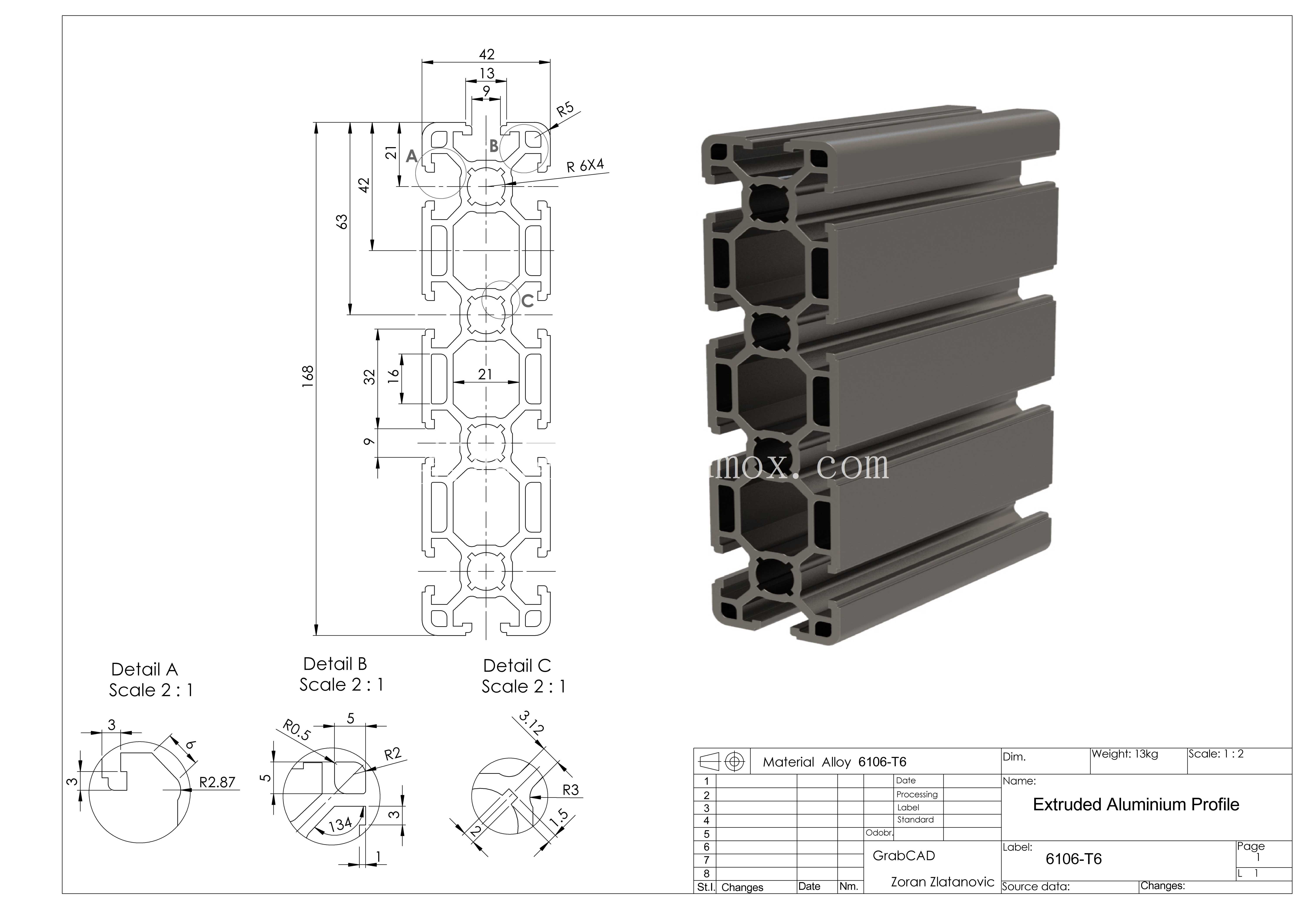

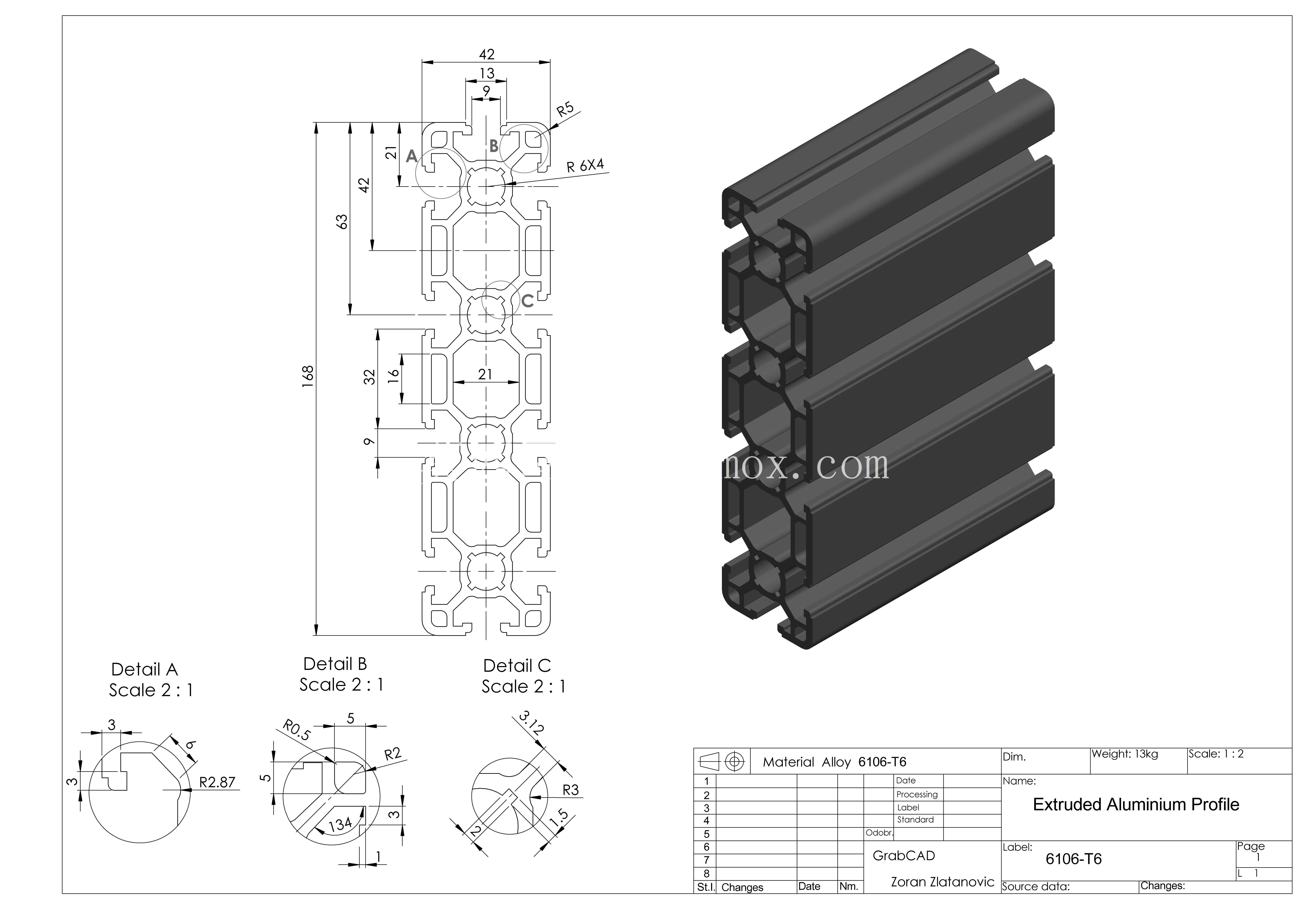

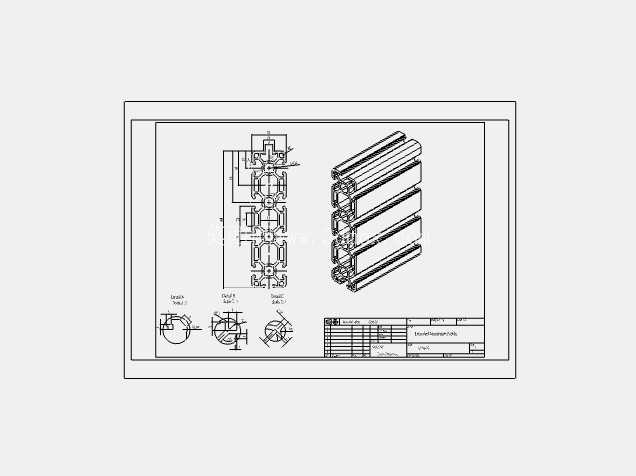

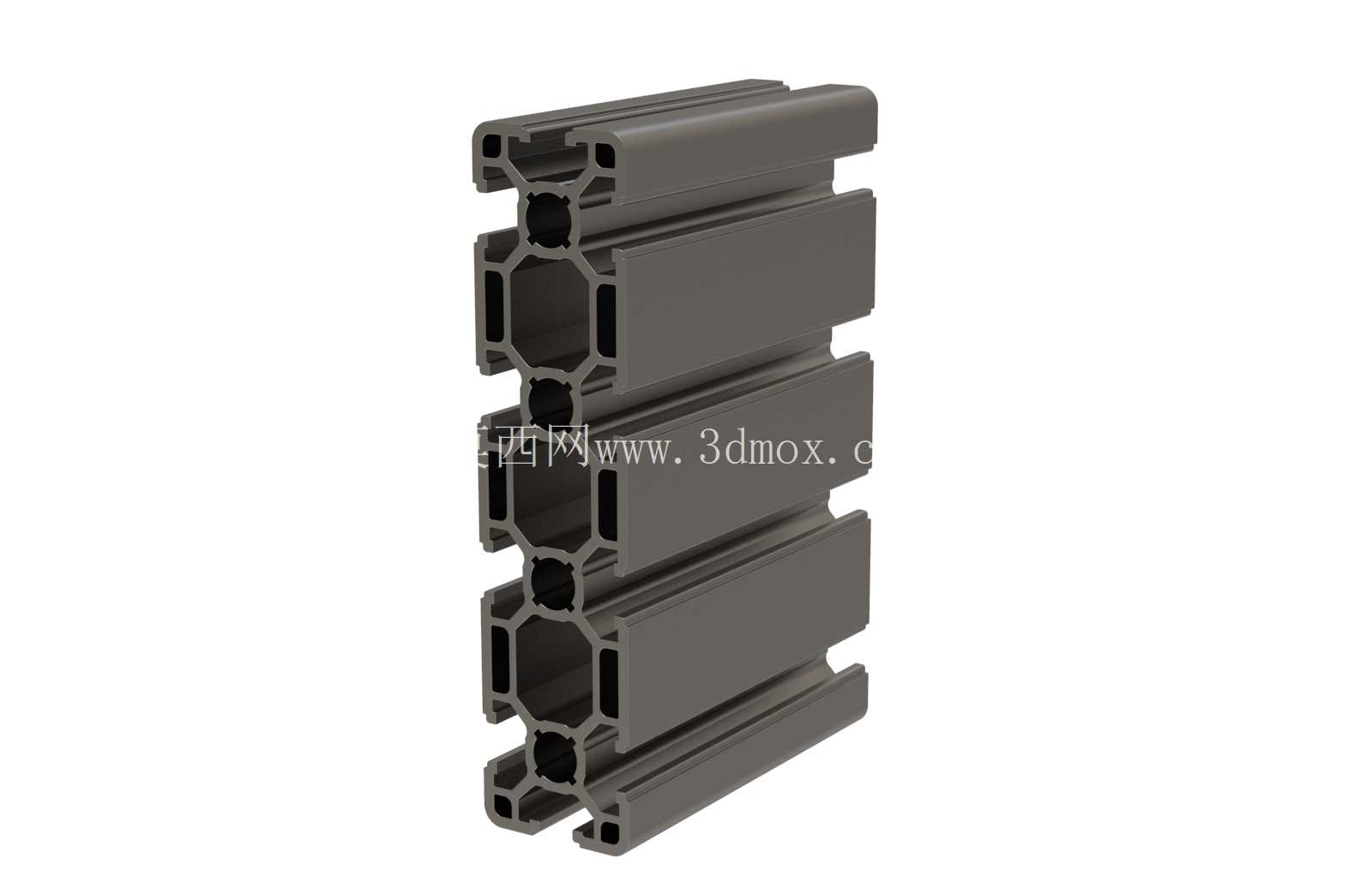

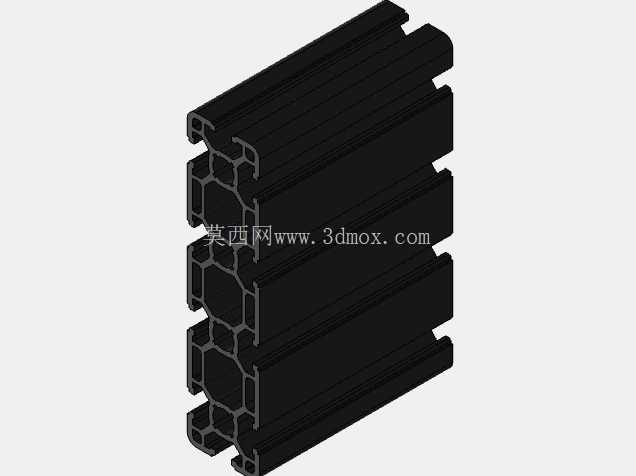

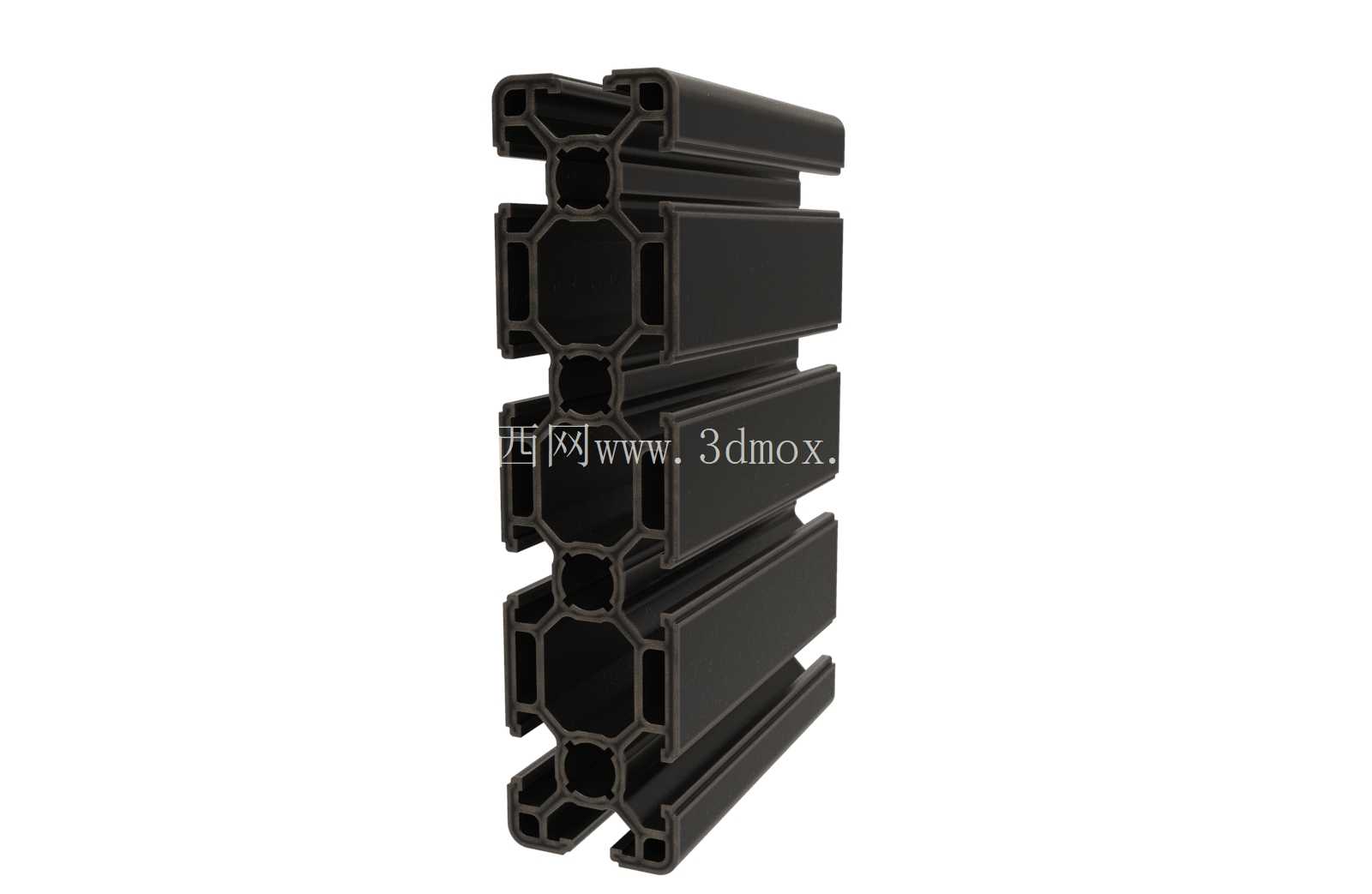

这款多槽铝型材的截面设计,首先要匹配自动化生产线框架、设备防护围栏、重载工作台支撑这类高频工业场景的使用需求,日常在光伏组件输送线架体、工业机器人外围安全护栏、检测设备台架搭建中,这类型材的使用占比非常高。不同于普通轻型单槽铝型材,这款型材的截面做了多腔室加强结构,从截面图纸能看到,型材沿长度方向设置了四道平行的T型安装槽,槽口尺寸适配行业通用的M6、M8T型螺栓,安装时不需要额外在型材表面打孔,直接将螺栓头卡入槽内滑动到指定位置就能锁紧固定,能大幅缩短现场架体的装配周期。
设计阶段首先核算了型材的截面惯性矩,针对垂直安装面的载荷方向,将型材的壁厚做了差异化分配,受力集中的槽口根部壁厚比非受力面厚1.2mm,避免长期受静载后槽口出现变形滑牙的问题。截面两端的密封槽结构,是为了适配端盖、密封条的安装,在做设备防护围栏时,可以直接在槽内嵌入橡胶密封条,配合有机玻璃或者钣金防护板,就能实现防尘、防飞溅的防护效果,不需要额外加装压条。
从截面标注的尺寸来看,这款型材的截面宽度为80mm,总高度为160mm,属于大截面重载型材范畴,单根型材的标准长度为6米,现场使用时可以根据实际架体尺寸任意裁切,裁切时要注意保证端面的平面度,端面平面度控制在0.1mm以内时,拼接后的架体直线度才能满足高精度设备的安装要求。型材的安装槽中心距做了等距20mm的标准化设计,和市面上同规格的铝型材配件完全通用,连接角件、弹性螺母、端盖、脚轮安装板这些配件都可以直接互换,不需要单独开模定制配件,能降低项目的配件采购成本。
型材中间的空腔结构,除了起到减轻自重的作用,还可以用来走设备的气管、电缆线,在搭建自动化设备架体时,将线缆从型材空腔内穿过,能避免线缆外露被剐蹭破损,同时让整个架体的外观更整洁。截面细节处的R角设计,一方面是挤压生产时的工艺需求,减少铝料在模具型腔内的流动阻力,提升型材成型后的表面质量,避免出现应力集中导致的型材开裂问题;另一方面也能避免安装人员在装配过程中被尖锐的边角划伤,符合工业设备的安全设计要求。
在做架体拼接设计时,要注意这款型材的连接方式选择,重载场景下优先选用内置角槽连接件配合高强度螺栓连接,相比外置角件连接,内置连接的方式不会在型材外表面突出连接件,架体外观更平整,同时连接强度更高,能承受更大的侧向载荷。如果是用于移动设备的架体,在型材底部安装脚轮时,要在型材空腔内嵌入对应的螺母块,不能直接在型材端面攻丝,因为铝材质的硬度较低,直接攻丝的螺纹连接强度不足,长期受震动载荷容易出现螺纹滑牙的问题,嵌入钢制螺母块后,连接强度能提升3倍以上,完全满足移动架体的使用需求。
另外这款型材的表面做了阳极氧化处理,氧化膜厚度控制在10μm以上,在普通车间环境下使用不会出现锈蚀问题,如果是用于有腐蚀性介质的化工生产场景,还可以选择做硬质阳极氧化或者喷塑处理,进一步提升型材的耐腐蚀性能。在三维建模过程中,要重点还原截面的槽口尺寸、腔室壁厚、安装孔位的相对位置,因为这些尺寸直接影响后续配件的装配适配性,如果槽口尺寸建模偏差超过0.2mm,就会出现T型螺栓卡不进去或者间隙过大松动的问题。建模时还要注意还原截面的所有圆角细节,这些细节不仅影响模型的真实感,也会影响后续做有限元分析时的应力计算准确性,如果忽略了圆角,在应力集中位置的计算结果会和实际情况出现较大偏差,无法给后续的结构强度校核提供准确的参考。
