振动测量装置塑料防护外壳结构设计

在工业设备状态监测、精密实验台振动数据采集、小型机电产品出厂振动测试这类场景里，振动读取装置的外壳从来不是简单的“容器”——它既要给内部的传感核心、信号调理电路板、接线端子提供稳定的安装基准，还要隔绝外界磕碰、粉尘侵入带来的测量干扰，同时得兼顾现场拆装的便捷性，这套塑料外壳的设计，正是围绕这些实际工程需求落地的。

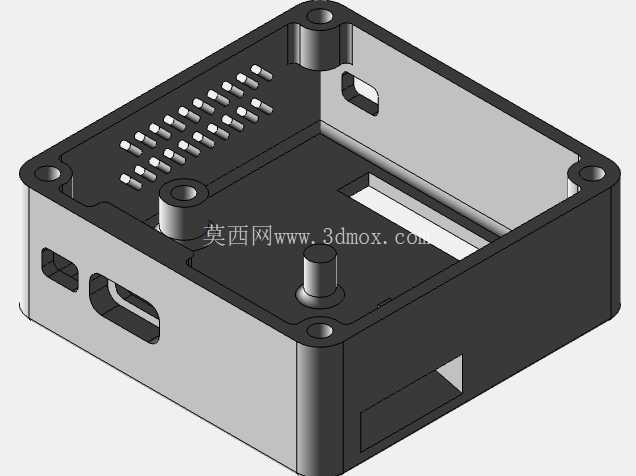

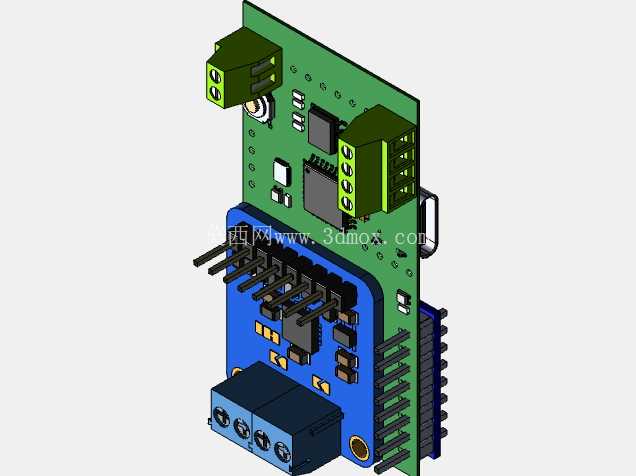

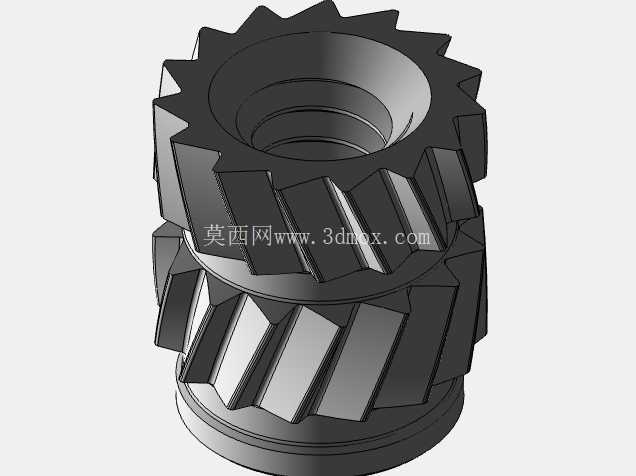

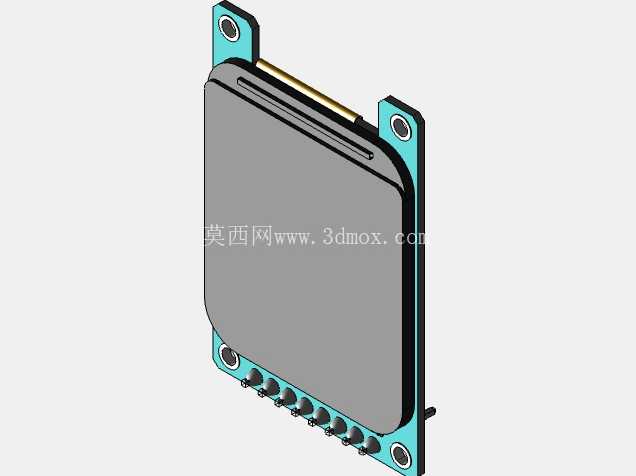

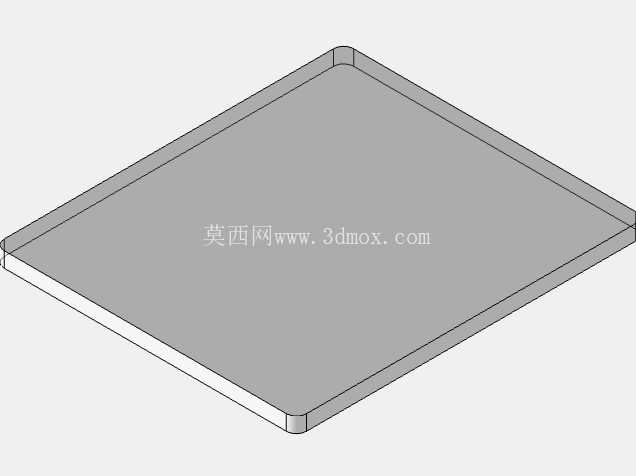

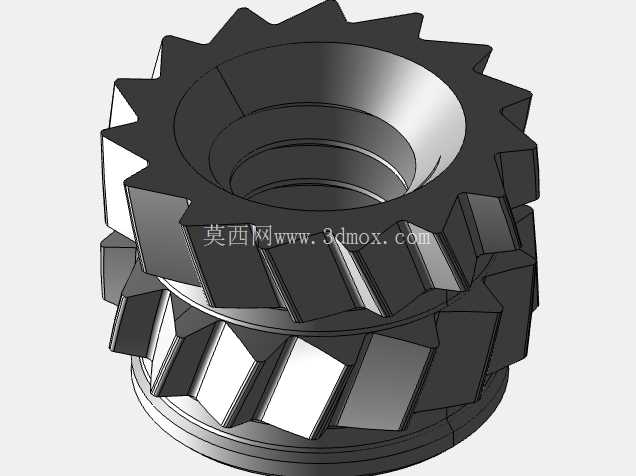

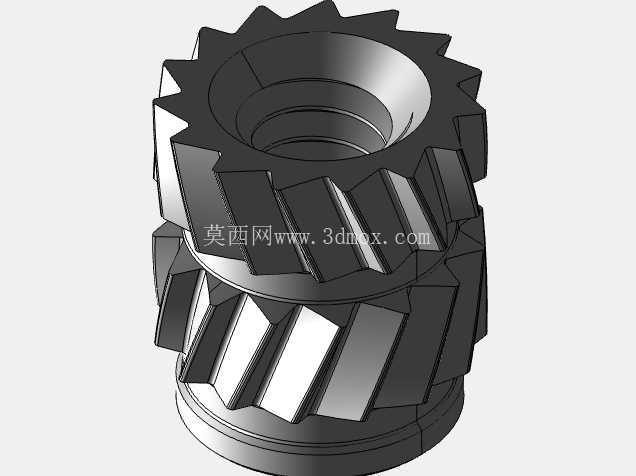

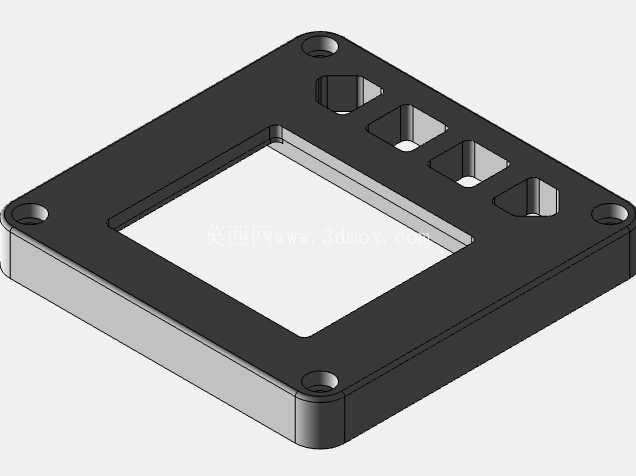

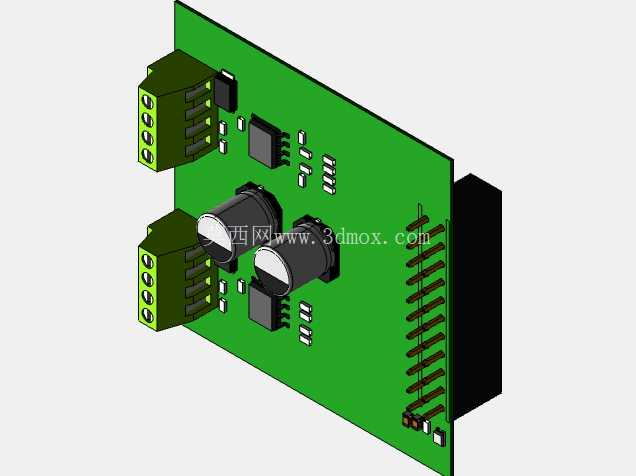

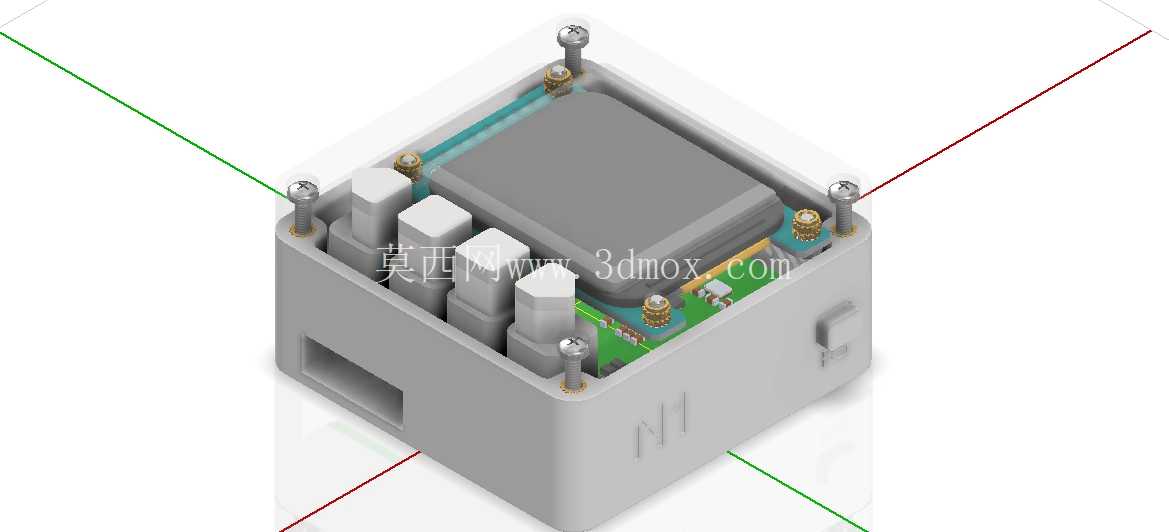

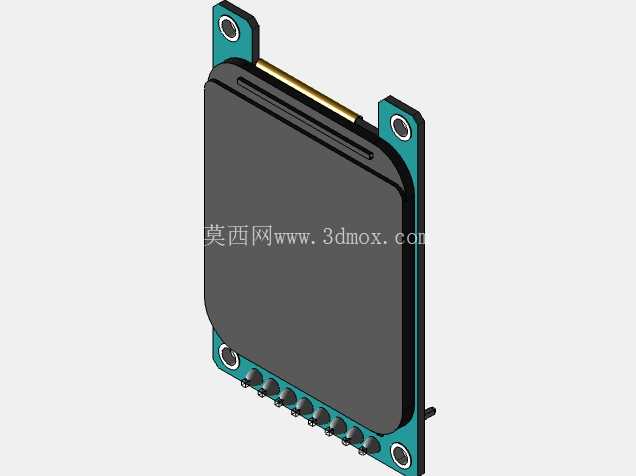

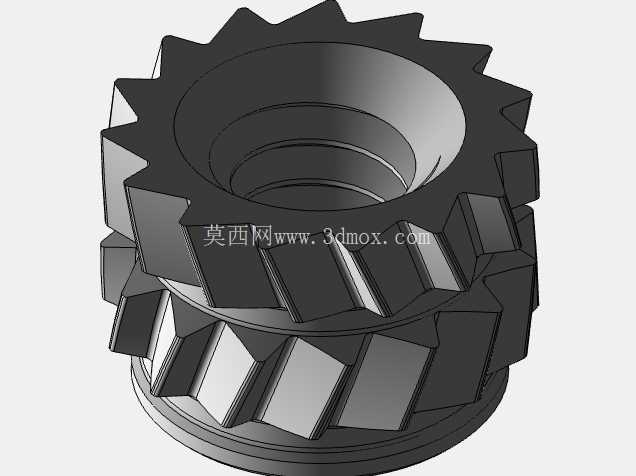

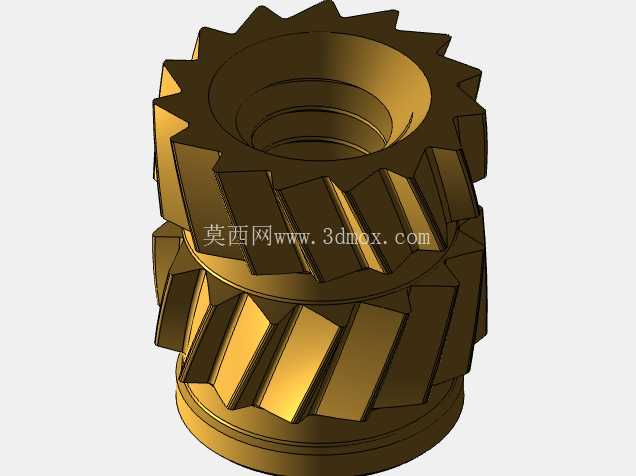

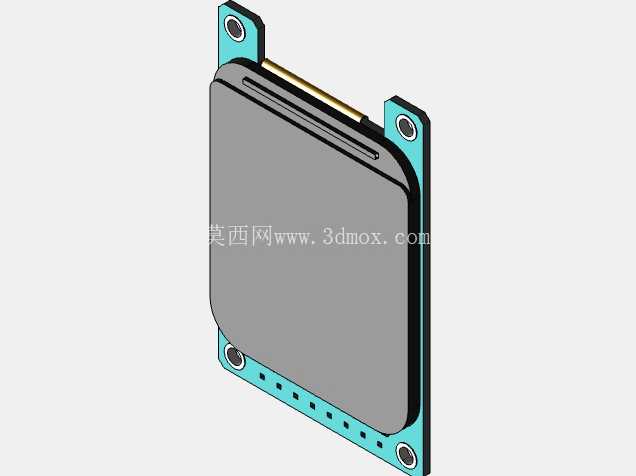

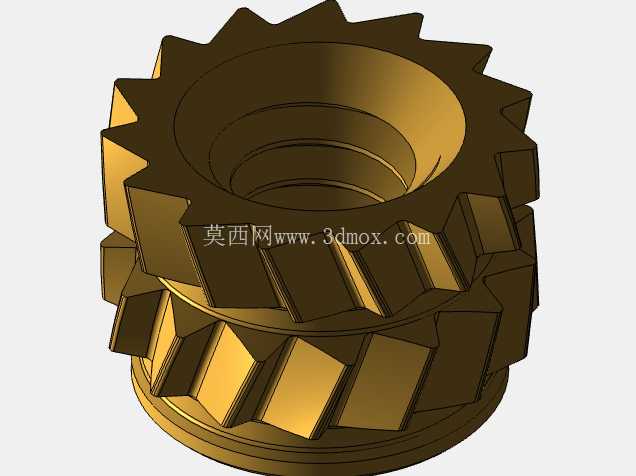

从实际使用场景倒推结构设计逻辑，这类手持或固定安装的振动读取装置，大多需要在设备旁临时布设、或是长期挂载在旋转机械的机座旁采集数据，外壳首先要解决内部组件的定位问题：内腔预留的方形沉台刚好贴合核心传感模块的外形，四周的立柱带内螺纹嵌件安装位，电路板可以通过螺丝直接锁附在立柱端面上，不需要额外增加支撑柱件，既减少了装配零件数量，也能让电路板与传感模块之间保持固定的间隙，避免元器件挤压磕碰。四周的安装螺柱均匀分布在壳体四角，装配时上盖与底座通过四颗螺丝锁紧，螺柱的高度经过核算，锁紧后上盖内面刚好压合在电路板边缘的绝缘衬垫上，既可以防止电路板在壳体内窜动，也能在设备受到意外冲击时，给电路板提供一定的缓冲余量，避免焊点受震脱落。

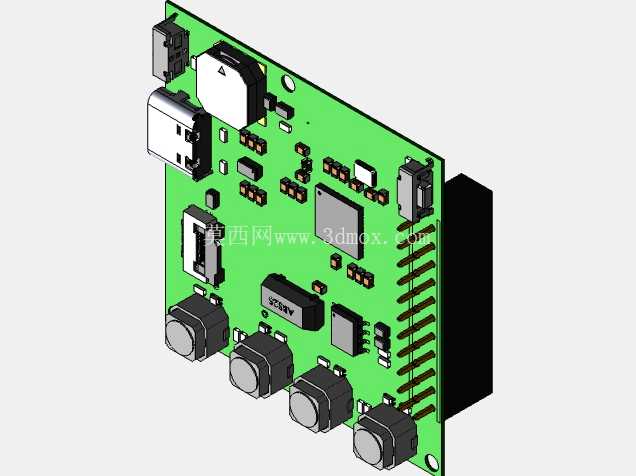

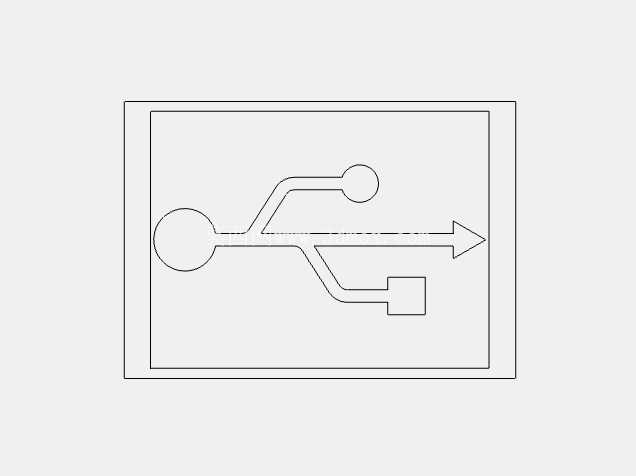

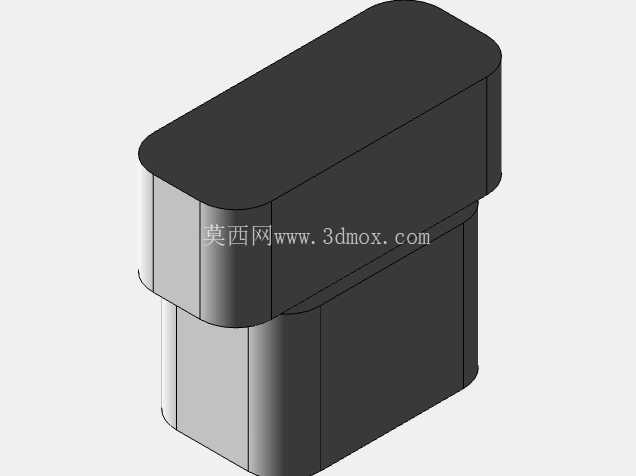

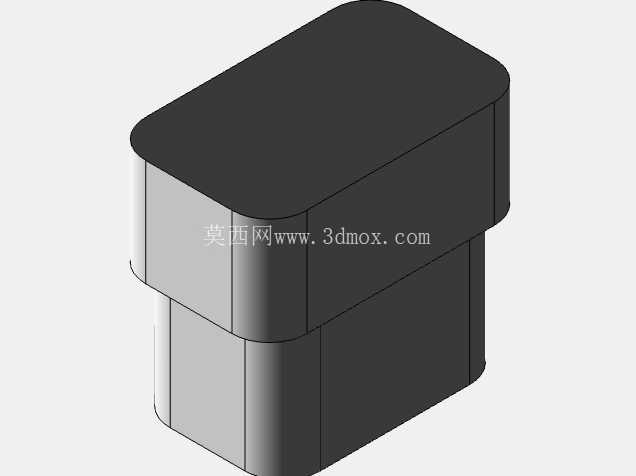

壳体侧面预留的矩形开口是数据接口的安装位，开口尺寸与常用的Micro USB、Type-C接口的外接插头匹配，开口边缘做了0.5mm的倒角处理，既可以避免插头插拔时被塑料毛边卡住，也能减少接口处的缝隙，降低现场粉尘进入壳体内部的概率。壳体外壁做了细微的防滑纹理处理，在现场手持布设设备时，即使手上沾有少量机油或灰尘，也能稳定握持设备，不会轻易滑落。壳体的边角全部做了R2的圆角过渡，一方面是3D打印过程中可以减少尖角处的应力集中，避免打印完成后边角开裂，另一方面在设备安装到狭窄的设备缝隙里时，圆角不会刮擦相邻的设备线缆或是操作人员的手套。

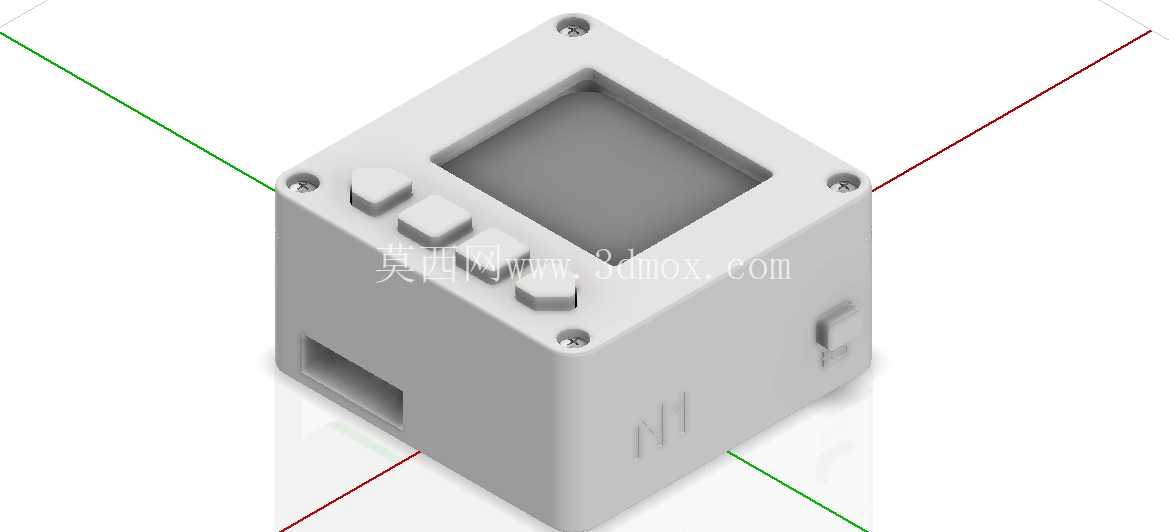

从安装边界来看，这套外壳的整体外形为方正的立方体结构，没有向外突出的多余结构，四角的安装螺柱顶端与壳体上表面齐平，既可以通过螺孔将整个读取装置固定在被测设备的安装面上，也可以直接放置在平整的测试台面上使用，不需要额外的安装支架。壳体的壁厚设置为2mm，对于3D打印的PLA或是光敏树脂材料来说，这个厚度既可以保证壳体整体的结构强度，在承受1米高度的自由跌落时不会出现壳体碎裂的情况，也不会因为壁厚过大导致打印时间过长、材料成本过高。内腔的筋位设计也经过考量，在传感模块对应的壳体外壁位置，没有设置多余的加强筋，避免筋位影响传感模块与被测面的贴合精度，而在接口位置、螺丝柱位置则设置了放射状的加强筋，提升这些受力集中位置的结构强度，避免多次插拔接口、反复拆装螺丝后出现塑料开裂的问题。

考虑到3D打印的工艺特性，整个外壳的设计没有设置倒扣结构，上下盖可以直接打印完成后装配，不需要额外做支撑结构，打印完成后只需要简单去除毛边即可投入使用，非常适合小批量的样机试制场景。在实际测试中，这套外壳装配完成后，整体重量控制在30g以内，不会因为自身重量附加给被测设备额外的负载，影响振动测量的精度；壳体内部的空间预留了足够的走线槽，内部的连接线可以顺着槽位布置，不会被上下盖挤压造成线路破损。同时壳体的塑料材质本身具备一定的阻尼特性，可以过滤掉一部分外界传递来的高频杂波干扰，辅助提升振动数据采集的准确性。对于需要快速迭代振动监测设备样机的研发场景来说，这种兼顾安装可靠性、打印便捷性、使用实用性的外壳设计，能够大幅缩短样机制作的周期，不需要额外开模就可以快速验证整机的装配效果与使用体验，也方便根据实际测试的反馈快速调整壳体的局部结构，比如调整接口位置、增减安装固定位等，适配不同的使用场景需求。
