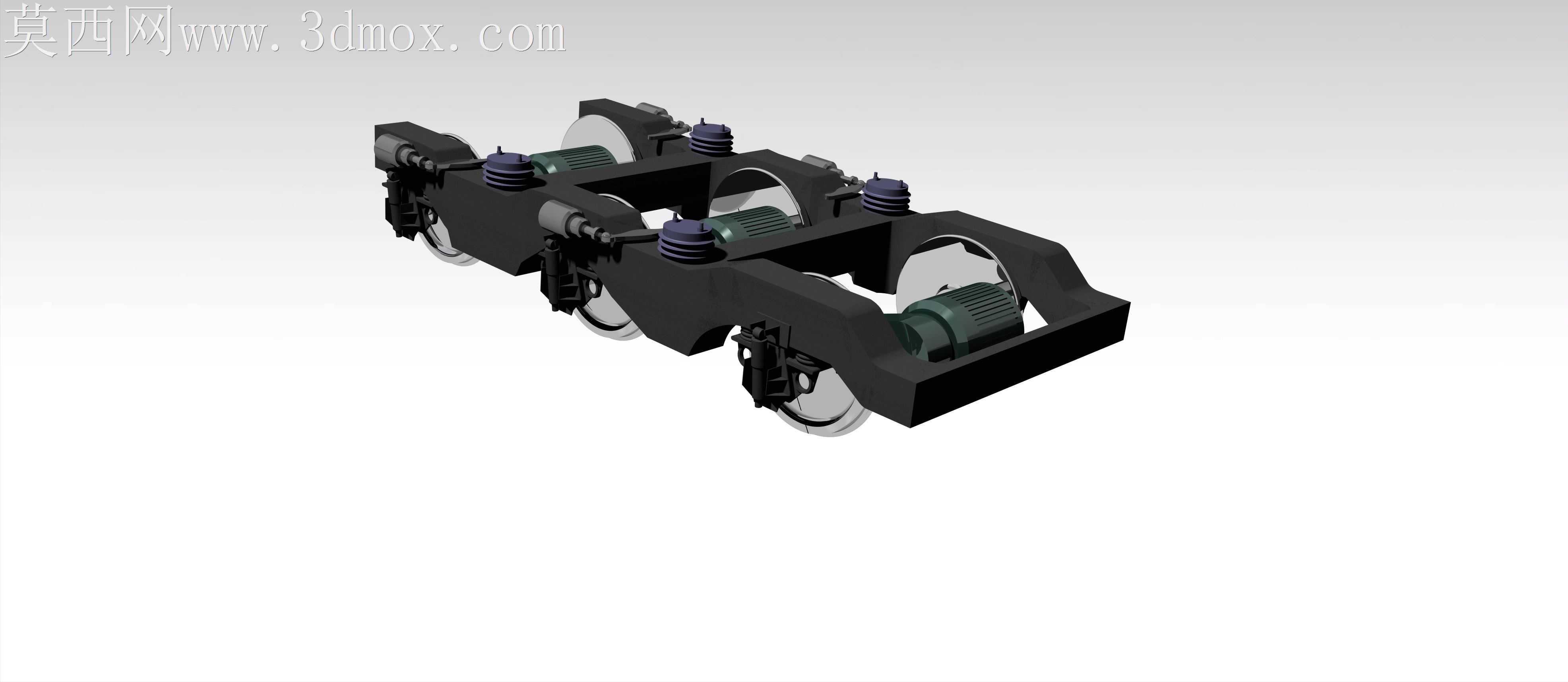

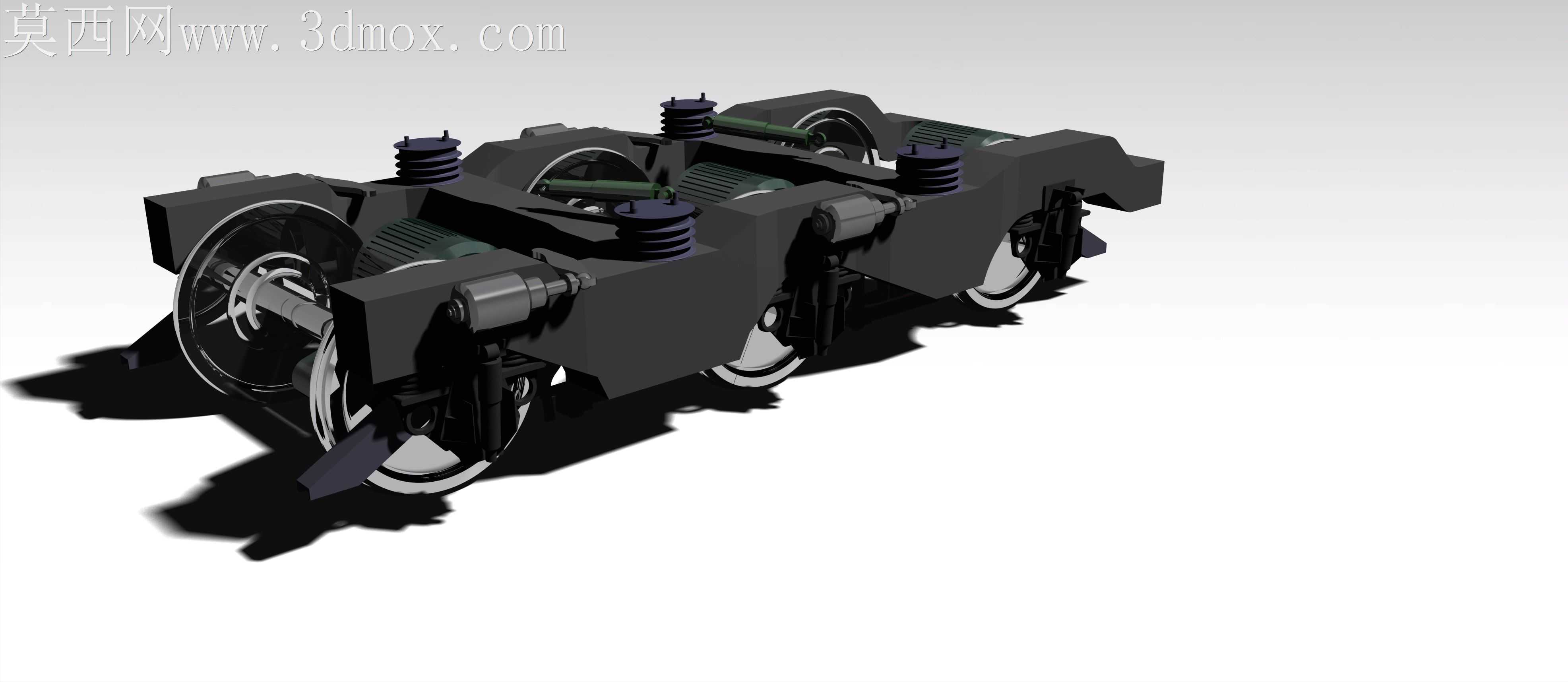

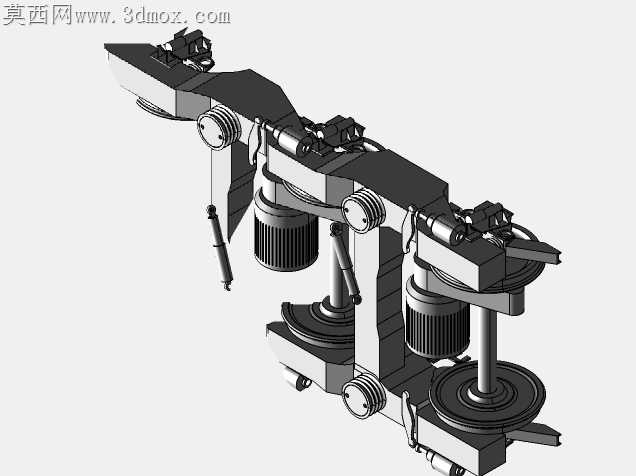

WDP4B轨道车辆转向架总成结构设计

轨道车辆走行部长期承受交变垂向冲击与横向蛇行载荷，传统转向架设计常出现轴箱弹簧定位偏磨、轮对轴承座应力集中、制动吊座装配干涉等现场顽疾，这套WDP4B转向架的结构设计全程围绕装配逻辑做细节打磨，每一处配合面的公差预留都对应现场装配的实际痛点。轮对与轴箱的配合段没有采用常见的整面过盈设计，而是在轴颈根部预留了0.2mm的卸荷槽，既避免压装轮对时轴肩位置产生应力集中导致的疲劳裂纹，也给现场检修时的轮对退卸留出了工装卡入的空间，不会出现传统结构里退卸时拉伤轴颈的问题。一系弹簧的定位座做了偏心微调，对应不同磨耗程度的轮对可以调整弹簧支撑点的位置，抵消轮缘磨耗后带来的载荷偏移，不用像老结构那样必须更换整套弹簧组才能调整轴重分配。构架侧梁与横梁的连接位置没有采用满焊结构，而是在横梁端部预留了1.5mm的装配间隙，配合定位销做预定位后再分段施焊，焊接时的热变形不会拉扯侧梁导致轴箱导框间距超差，省掉了焊后大量的矫形工时。基础制动装置的吊座做了分体式设计，制动闸片的安装座可以单独拆卸更换，不用在构架上整体镗孔修复，日常更换闸片时不需要抬升转向架，在地沟里就能完成操作。横向止挡的橡胶垫安装槽做了倒圆角处理，橡胶垫压入后不会出现边角被剪切破损的情况，止挡间隙调整垫片采用卡槽式固定，不会因为车辆运行振动出现垫片窜出脱落的隐患。牵引拉杆的两端关节轴承采用了对称布置，安装时不需要区分正反方向，现场装配不会出现装反导致的拉杆运动卡滞，轴承座的注油孔直接延伸到构架外侧，日常补脂不用拆解周边管线。轮对内侧的防尘挡圈采用了迷宫式密封结构，密封槽的间隙控制在0.3mm，既能阻挡轨道扬尘进入轴承腔，也不会因为轮对高速转动时的热胀冷缩出现密封件摩擦烧损。每一处连接螺栓的穿向都做了统一规划，所有螺栓头都朝向检修通道一侧，紧固和点检时不需要探身到构架内侧，既提升装配效率也降低日常维护的操作风险。
