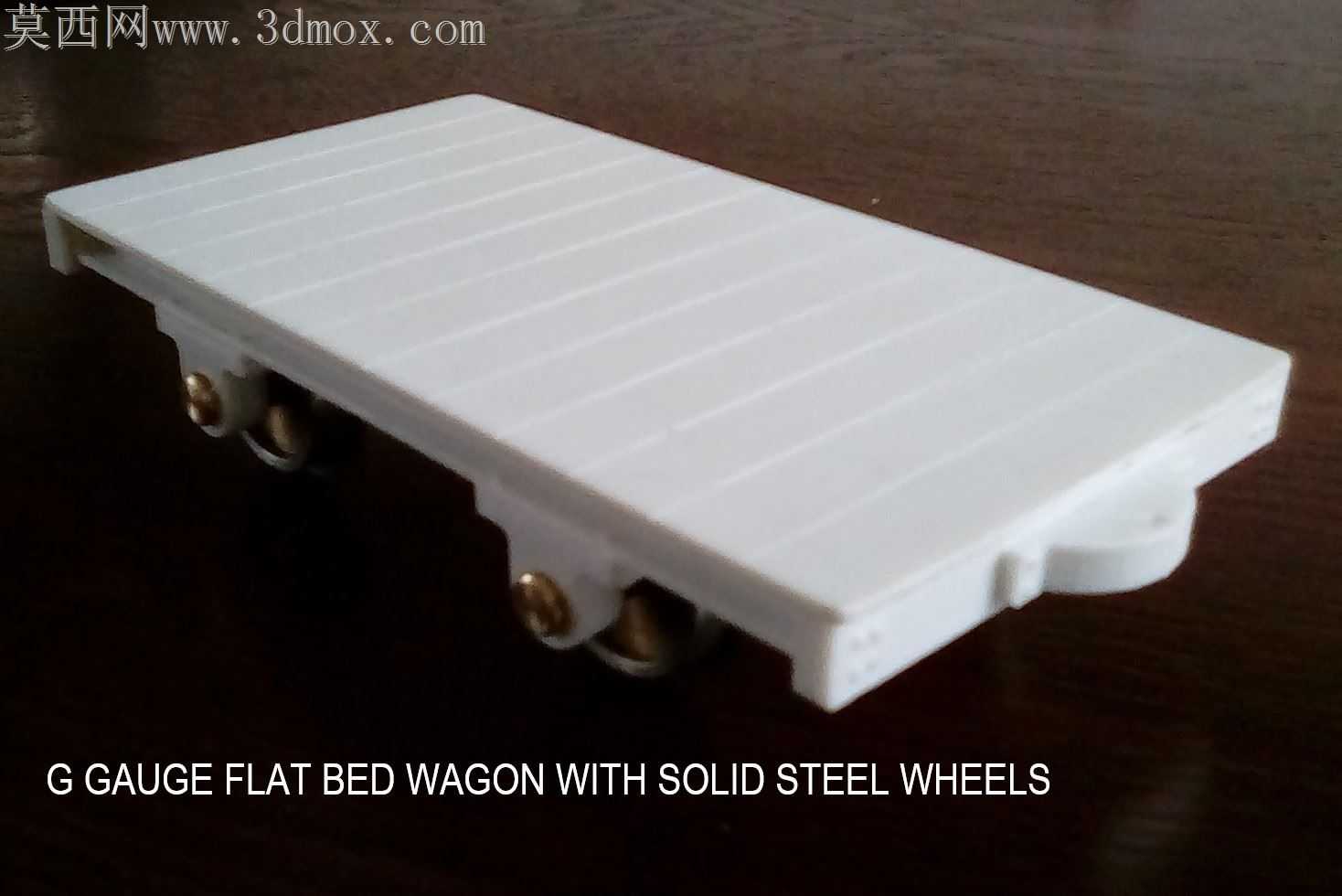

全参数化可改花园铁路平板货运车结构

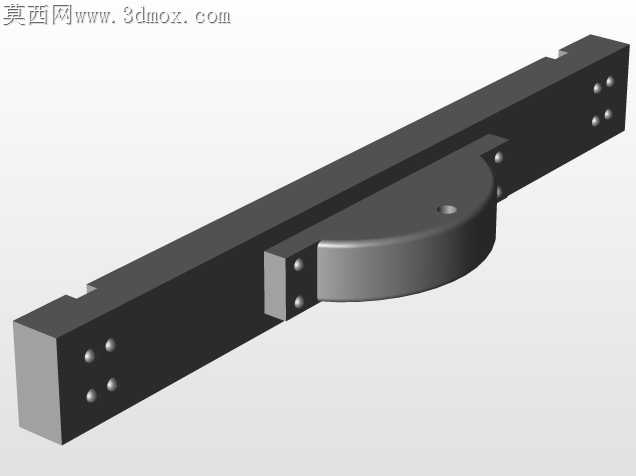

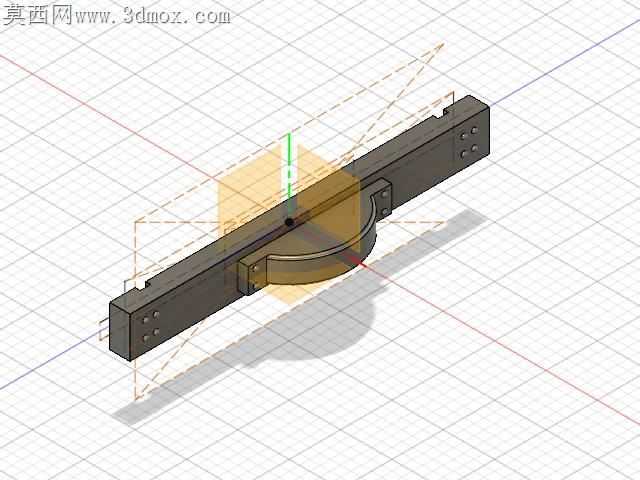

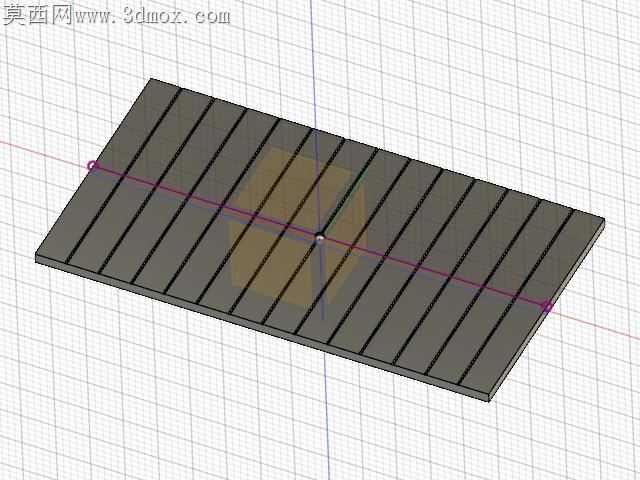

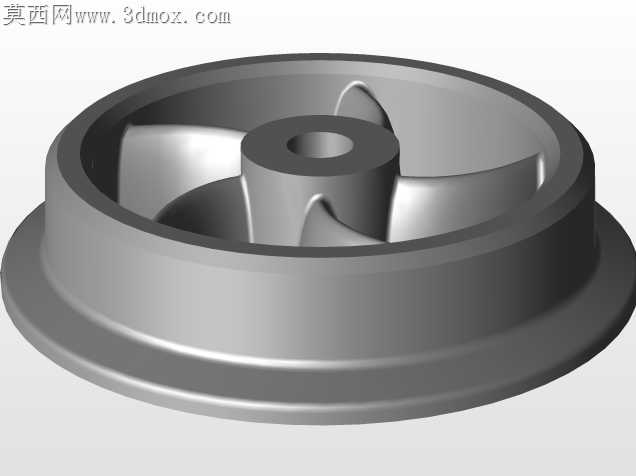

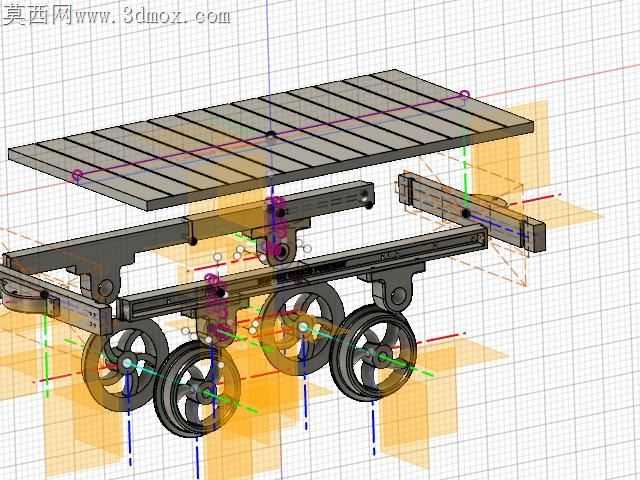

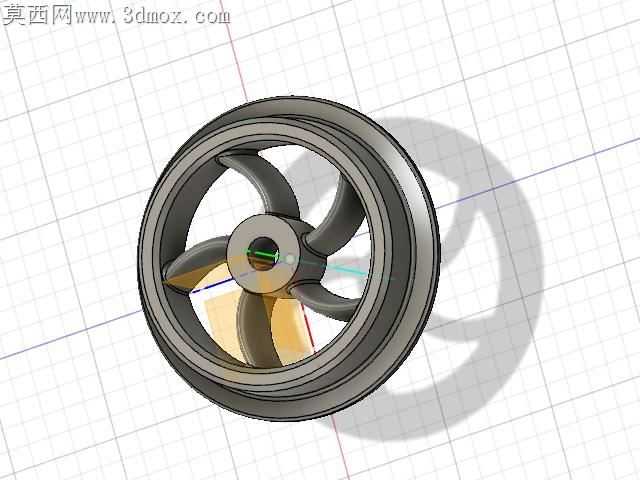

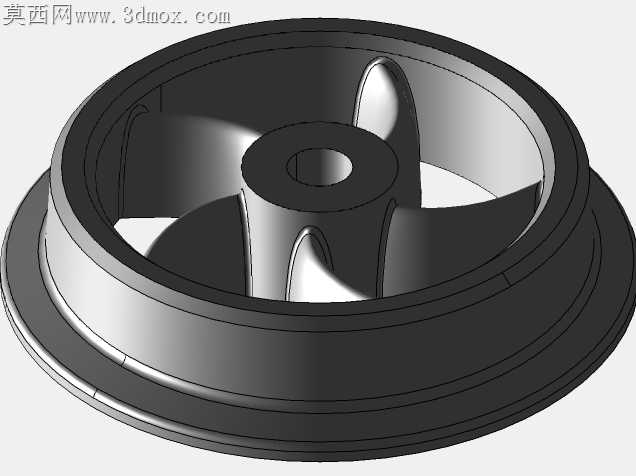

小尺寸花园轨道用平板车常被忽略轮组与承载面的装配公差问题，不少手作或3D打印成品跑起来容易出现轮缘啃轨、承载板受载后偏移的问题，根源在于走行部与承载框架的连接位没有留足适配调整空间。这款平板铁路车的走行部采用四组轮对搭配双侧均衡梁的结构，每个弯曲成型的车轮直径控制在24mm，轮缘的凸起高度刚好适配花园常用的小型轨道截面，不会因为轮缘过高增大运行阻力，也不会因为轮缘过矮在弯道处脱轨。均衡梁与车架的连接销轴预留了0.2mm的径向间隙，既不会因为间隙过大出现运行时的横向晃荡，也能抵消3D打印过程中层积带来的尺寸收缩误差，打印完成后不需要反复打磨销轴孔就能顺利装配。承载平板采用分块式的肋条布局，平板背面的加强筋顺着轨道纵向排布，筋条高度从中心向两侧逐步递减，既保证了中部承载位置的结构强度，也不会因为整体筋条过厚导致打印时出现翘曲变形。车架侧梁与转向架的连接座采用嵌入式定位结构，定位凸台的高度刚好卡入侧梁的预留凹槽，装配时不需要额外治具就能对准安装孔位，拧紧紧固件后不会出现前后窜动的问题。轮轴与轴承位的配合采用过渡配合设计，打印完成后只需要用细砂纸轻轻打磨轴端就能顺利压入轮组，压入后轮组转动没有卡滞，也不会出现运行中轮组松脱的情况。轮组的曲面过渡做了圆弧处理，轮辐与轮毂的连接位置没有尖锐棱角，既避免了3D打印时的应力集中导致轮辐断裂，也让整体外观更贴近真实铁路货车的质感。承载平板的表面做了等距的防滑槽设计，槽深控制在0.8mm，既不会因为槽过深积灰难以清理，也能在放置小型花园运输物件时起到防滑作用。车架上的管线预留位顺着侧梁内侧排布，不会突出到车架底部剐蹭轨道面，也不会因为外露影响整体外观。这款结构所有尺寸都做了全参数化关联，调整轮径参数时，均衡梁的安装孔位、车架的离地高度、侧梁的连接座位置都会同步更新，不需要逐个特征修改，不管是适配不同轨距的花园轨道，还是调整承载平板的长宽尺寸，都能快速完成结构调整，不需要重新搭建整体模型。哪怕是调整车轮的弯曲弧度参数，轮缘与轨道的配合间隙也会自动重新计算，避免参数修改后出现装配干涉。
