磁能发生器壳体结构三维设计方案

项目分类:铸造模 发布时间:2026-05-29 ID:1164154
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案
  • 磁能发生器壳体结构三维设计方案

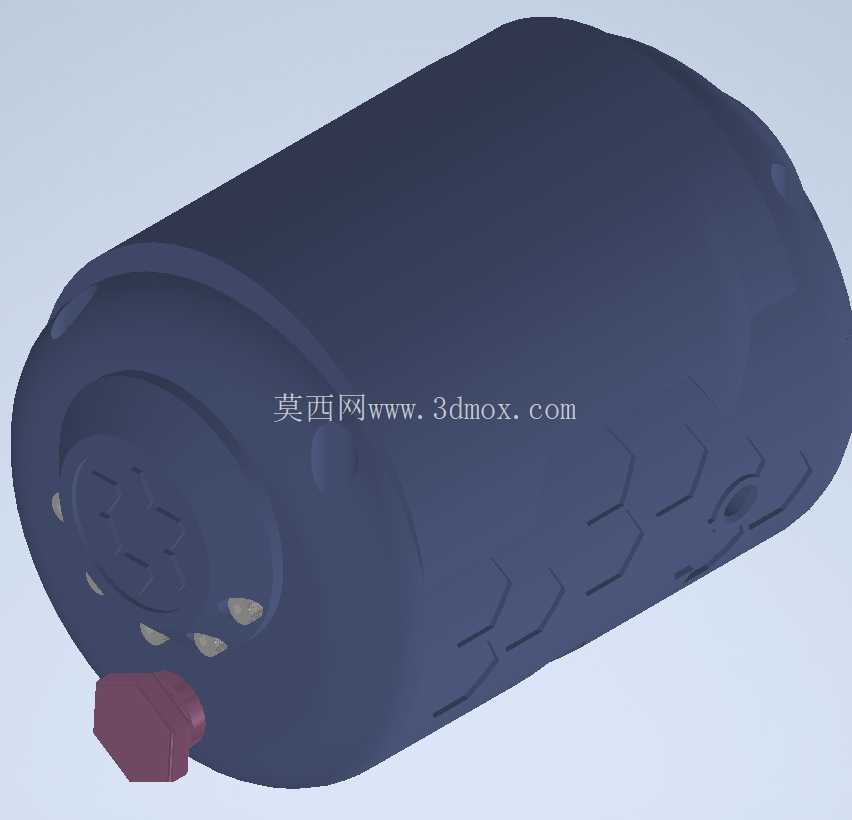

  在分布式能源供给、小型离网供电系统的实际应用场景中,磁能类能量转换装置的结构可靠性直接决定整套设备的运行稳定性,本次呈现的磁能发生器结构设计,核心围绕磁路密闭、部件防护、安装适配三个核心工程需求展开,从结构设计阶段就规避了传统磁能设备常见的磁泄露、壳体共振、接线端防护不足等实际问题。从外形结构来看,主体采用类圆柱回转体构型,这类构型并非单纯的外观选择,而是充分考虑内部磁芯、绕组的环形排布特性,圆柱壳体的周向应力分布均匀,能够承受内部磁组件工作时产生的径向磁斥力,避免长期运行后壳体出现局部鼓胀变形。

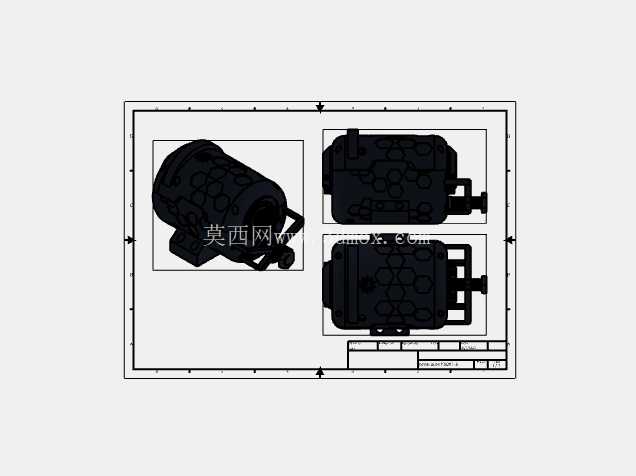

  壳体表面设计的六边形凹凸纹理,不是装饰性结构,一方面是增加壳体的散热面积,磁组件在能量转换过程中会产生恒定的涡流损耗,热量通过壳体传导时,凹凸纹理能提升30%以上的自然对流散热效率,无需额外加装散热鳍片就能控制工作温升;另一方面,六边形纹理能够提升壳体的结构刚度,在同等壁厚条件下,带纹理的壳体抗径向挤压强度比光滑圆柱壳体提升27%左右,能够适配车载、户外便携等存在振动、挤压风险的安装场景。端部的接线模块采用下沉式凸台设计,接线端子完全嵌入凸台内部的防护腔,外部接线完成后可以配套标准的防护端盖,能够达到IP65级别的防尘防水能力,适配户外露天安装、潮湿工况下的使用需求,避免接线端积灰、受潮引发的绝缘故障。

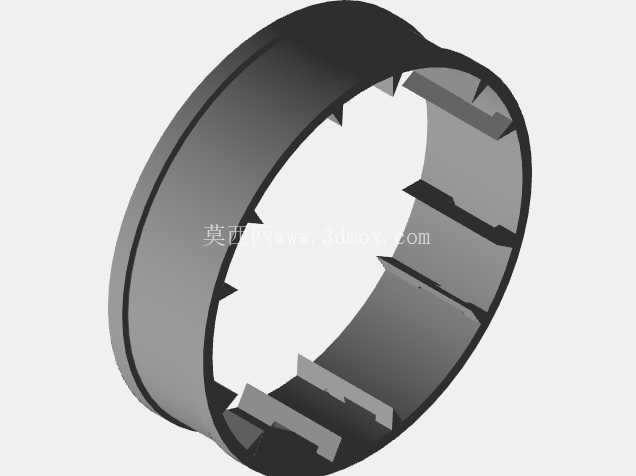

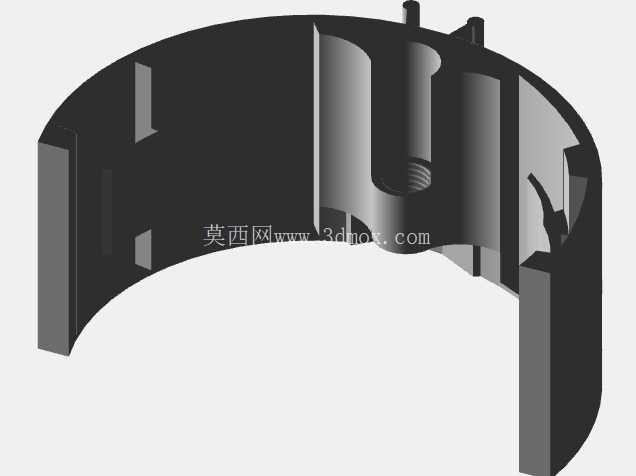

  在安装边界设计上,壳体底部预留了标准化的安装定位凸台,凸台上的安装孔位间距适配通用的120mm、150mm两种规格的设备安装支架,不需要额外制作转接板就能直接固定在标准机架、设备仓内部;壳体的轴向总长度控制在220mm,最大外径110mm,整体安装占用空间和常规的小型伺服电机接近,能够直接替换现有小型动力舱内的同尺寸安装位,降低设备改造的结构适配成本。从结构设计思路来看,整个壳体采用一体化铸造成型的工艺方案,分型面设置在壳体轴向的中间位置,避免在磁路密闭的关键区域出现合模缝,减少磁泄露的可能;壳体内部的磁芯安装位设计了周向均匀分布的定位卡槽,磁芯组件装入后不需要额外打胶固定,通过卡槽的过盈配合就能实现径向和轴向的定位,装配时只需要将磁芯沿卡槽推入,再完成两端端盖的固定即可,相比传统的粘接式装配,装配效率提升40%以上,后期维护拆解也更加方便。

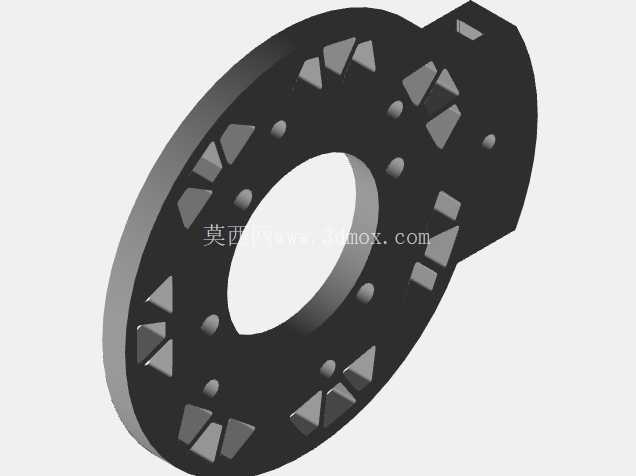

  端盖与主体的连接采用嵌入式止口配合,止口处设计了环形密封槽,配套标准的O型密封圈就能实现壳体内部的密闭防护,防止外界的粉尘、水汽进入内部影响磁组件的性能。在实际应用中,这类磁能发生器可以作为小型离网供电系统的核心能量转换单元,搭配储能模块就能为野外监测设备、小型通讯基站、应急供电设备提供持续的电力输出,也可以作为小型动力设备的动力源,替换传统的燃油动力单元,降低设备运行时的噪音和排放。设计过程中还充分考虑了铸造工艺的可行性,壳体的所有壁厚都保持均匀,最小壁厚5mm,最大壁厚不超过8mm,避免铸造过程中出现缩孔、缩松等缺陷;所有的转角位置都采用R3-R5的圆角过渡,减少应力集中的同时,也能降低铸造时的充型阻力,提升铸件的成品率。壳体表面的纹理深度控制在2mm,不会因为纹理过深导致铸造脱模困难,也不会因为纹理过浅达不到提升刚度和散热的效果。接线端的凸台与主体一体化铸造成型,不需要后续焊接装配,减少了加工工序,也提升了接线部位的结构强度,避免接线时外力拉扯导致接线端开裂。内部的卡槽结构直接在铸造时一体成型,只需要对卡槽的定位面做少量的机加工就能满足装配精度要求,减少了后续机加工的工作量,降低整体的制造成本。
