过滤器神经控制系统壳体结构设计

这套壳体结构面向工业过滤设备的神经控制单元搭载需求设计，主要适配流体过滤场景下的控制模块安装，在工业水处理、液压油过滤、工艺介质净化等工况中，为核心控制电路板、信号处理元件提供可靠的安装承载与防护。日常工况下，过滤设备的神经控制系统需要实时采集进出口压差、介质流量、滤芯损耗状态等参数，同时输出反冲洗触发、流量调节、故障告警等控制信号，整套电子元件对安装空间的抗震性、防尘防水性、接线便利性都有明确要求，这套壳体正是围绕这些实际工程需求完成结构设计。

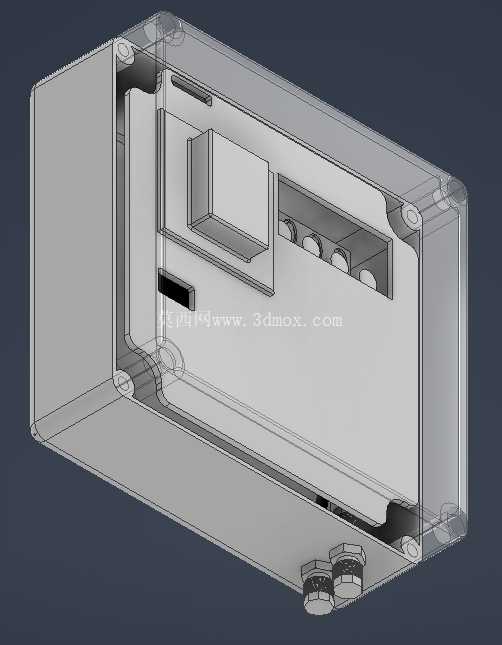

从结构布局来看，壳体采用一体式冲压折弯成型的主腔体搭配侧端封板的组合形式，主腔体内部预留了电路板安装柱位，柱位高度经过精确核算，既保证电路板底部与腔体底面留有足够的走线空间，也避免元件过高触碰上盖造成短路。腔体内部专门设置了独立的方形元件容纳槽，用于固定核心信号处理模块，槽体周边预留了走线缺口，方便模块与周边接线端子、传感器接口的线束连接，避免线束在腔体内杂乱排布造成的信号干扰或者装配干涉。靠近腔体外侧的位置设计了多组接线端子安装位，端子位的开孔尺寸匹配常规工业接线端子的安装规格，外部线缆可以通过腔体底部的防水接头接入腔体内部，防水接头采用标准螺纹连接，能够在保证线缆固定强度的同时，达到IP65级别的防护效果，避免工况中的水汽、粉尘进入腔体内部损坏电子元件。

设计过程中优先考虑了装配与维护的便利性，上盖与主腔体采用周边卡扣加螺栓紧固的组合连接方式，日常维护时仅需拆卸周边螺栓即可打开上盖，无需完全拆解整套壳体，卡扣结构可以在螺栓拆卸后临时承托上盖，避免上盖掉落损坏内部元件。腔体的边角位置全部做了圆角过渡处理，一方面避免冲压加工过程中出现应力集中导致的板材开裂，另一方面也能减少安装维护过程中尖锐边角对操作人员的划伤风险。安装边界方面，壳体背部预留了四个挂装孔位，孔位间距适配常规工业电控箱的安装导轨尺寸，既可以通过螺栓直接固定在设备机架的安装平面上，也可以搭配标准导轨卡扣实现导轨式快速安装，能够适配不同过滤设备的安装空间需求。壳体的整体壁厚根据冲压工艺要求设定，在保证腔体结构强度、满足1.5米跌落无开裂的防护要求前提下，尽可能控制板材厚度，降低整套控制单元的整体重量，减少对设备安装机架的负载压力。

针对过滤设备常见的振动工况，壳体内部的安装柱位都做了加强筋结构，加强筋与腔体侧壁一体冲压成型，能够有效吸收设备运行过程中产生的振动，避免电路板长期受振动影响出现焊点脱落、元件松动的故障。接线端子区域与核心元件容纳槽之间设置了挡线筋条，可以将强电接线与弱电信号线束分隔开，减少强电对弱电控制信号的电磁干扰，保证控制系统的信号采集与输出稳定性。腔体底部的防水接头安装位做了下沉式设计，接头安装后不会突出壳体底部的安装平面，避免壳体贴装在机架平面时接头被挤压变形，同时下沉结构也能额外增加密封面的接触面积，提升整体防护性能。在实际选型应用中，这套壳体可以直接适配常规尺寸的过滤器控制电路板，无需额外修改安装孔位，能够大幅缩短过滤设备控制系统的开发周期，减少结构设计的重复工作量。
