汽车冲压线用弧形风道壳体结构设计

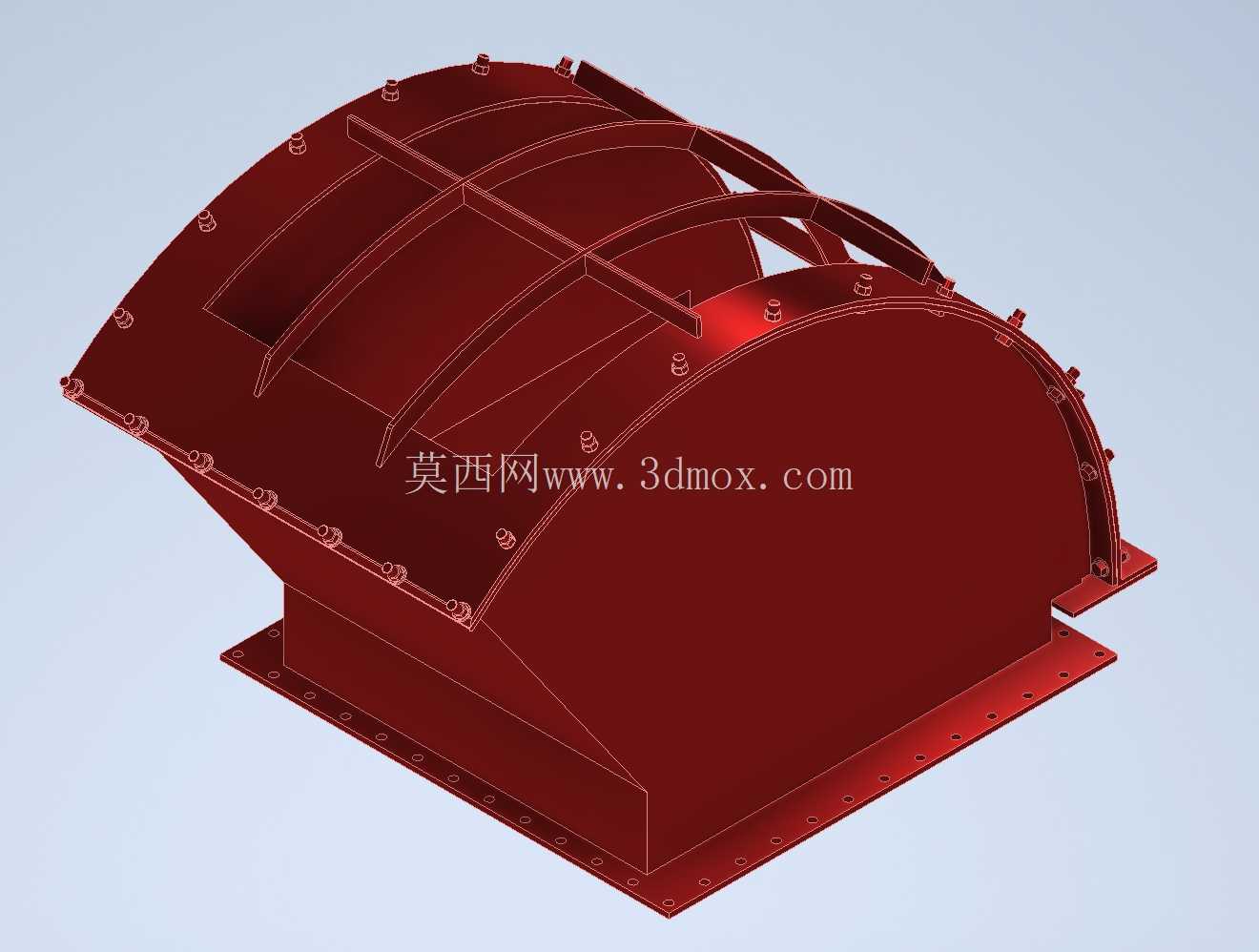

在汽车整车冲压生产车间的通风除尘系统布局中，这类弧形变径风道壳体是连接冲压工位侧吸风罩与主通风管路的核心过渡构件，主要承担焊装、冲压工位焊烟、金属粉尘的定向导流作用，避免车间内金属碎屑、焊接烟尘弥散影响作业环境与设备精度。从结构设计逻辑来看，整体采用90度弧形弯转的流道构型，流道截面从底部方形接口平滑过渡到上部弧形截面，能够最大程度降低风阻，减少气流在转向过程中的涡流损耗，匹配车间15-20m/s的通风管道设计风速，避免粉尘在弯道处沉积堵塞。壳体主体采用薄钢板折弯拼焊结构，外壁沿弧形走向均匀布置纵向加强筋，同时在弯转段设置环形加强箍，能够在1500Pa的系统负压工况下保持结构刚度，避免壳体出现吸瘪变形，长期运行无需额外增加内部支撑结构，不会对气流通道造成额外阻挡。底部采用整体式方形安装法兰，法兰面沿周向均匀布置螺栓安装孔，孔位公差控制在±0.2mm范围内，能够直接与车间地面预留的通风基座对接，安装时法兰面之间铺设3mm厚橡胶密封垫，通过螺栓紧固后可保证整体漏风率低于3%，满足工业通风系统的密封要求。上部弧形接口同样采用法兰连接结构，沿弧形端面均匀布置连接螺栓位，可直接对接圆形主通风管道，接口处的折边结构做了圆弧过渡处理，不存在尖锐棱角，能够减少气流经过时的局部阻力损失。设计过程中重点考量了现场安装的边界条件：底部安装法兰的外轮廓尺寸预留了足够的螺栓操作空间，现场安装时无需额外扩孔或调整基座位置，壳体整体的重心落在底部法兰的支撑范围内，安装后无需额外设置支撑吊架即可保持稳定，降低现场施工的难度。壳体外壁的所有连接螺栓均采用外露式布置，后期维护时可直接拆卸检修，无需破坏主体焊接结构，当局部出现磨损时可单独更换对应的壁板，降低运维成本。从流道优化的角度，整个弧形段的曲率半径经过流体仿真验证，既保证了转向过程的气流顺畅，又控制了整体的安装占用空间，不会与冲压线周边的物料通道、设备检修空间产生干涉，适配现有多数商用车、乘用车冲压车间的通风系统改造与新建项目需求。结构的壁厚选择根据风道尺寸匹配，在保证刚度的前提下尽可能降低整体重量，减少安装时的吊装载荷，同时壁板的拼接焊缝全部采用连续密封焊，焊接后做打磨整平处理，内壁光滑无凸起，不会出现积尘挂灰的问题，长期运行可减少风道清理的频次。
