铸造模用组合式型腔镶块结构设计

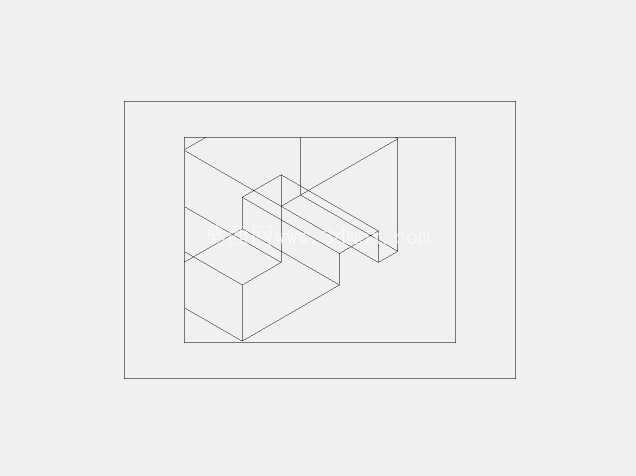

在中小吨位卧式冷室压铸机配套的模具开发场景里，这类组合式型腔镶块结构主要承担铝合金压铸件局部特征的成型功能，常见于汽车小型结构件、消费电子金属外壳、气动元件壳体类铸件的模具设计环节。不同于整体式模仁的加工逻辑，拆分式的镶块结构首先解决了深腔、倒扣位置的加工可达性问题——当铸件存在局部凸起、窄槽或者侧凹特征时，整体电极打火花的方式会存在清角不到位、抛光难度大的问题，拆分后的镶块可以单独在加工中心上完成铣削、磨削工序，甚至可以单独做热处理强化，避免整体模仁局部硬度不足导致的早期磨损。

从实际装配边界来看，这类镶块的安装基准完全贴合模架的开框公差，镶块侧面与模框的配合间隙控制在0.02mm到0.03mm之间，既保证合模时不会出现飞边溢料，又能在更换维修时顺利敲出，不需要拆卸整套模具。镶块的分型面位置特意选在了铸件轮廓的转角处，避开了外观面的平整区域，这样即使合模时存在微小的错位，产生的分型线也会落在铸件的非外观棱边上，后续去毛刺工序只需要简单打磨就能处理，不会在平整外观面上留下打磨痕迹影响表面质量。

设计这类镶块的时候，首先要核算金属液充型时的冲击载荷，铝合金液在浇口位置的流速通常能达到30m/s到40m/s，正对浇口的镶块表面如果没有做圆角缓冲，很容易在几百模次之后就出现冲蚀凹坑，所以在正对金属液流向的位置，特意做了R2到R3的过渡圆角，同时镶块的材质选用H13钢，淬火硬度做到HRC46到HRC48，兼顾表面耐磨性和内部韧性，避免反复受热受冷出现热疲劳裂纹。镶块的底部设计了两个定位销孔，和模框上的销钉做过盈配合，防止生产过程中反复开合模导致镶块移位，同时在镶块的非成型面开了深度2mm的排气槽，槽宽8mm，一直延伸到模框外，让充型时型腔内的空气能顺着排气槽排出，减少铸件内部的气孔缺陷。

从尺寸链的角度考虑，镶块的成型尺寸要结合铸件的收缩率做补偿，铝合金的自由收缩率通常取0.5%到0.7%，但在有型芯阻碍的位置收缩率会降到0.3%左右，所以在设计镶块的型腔尺寸时，不同位置的收缩补偿值不是统一给定的，而是根据周边是否有型芯阻碍、壁厚大小做差异化调整，比如壁厚超过5mm的位置收缩率取上限，壁厚2mm以下的薄壁位置收缩率取下限，避免铸件冷却后尺寸超差。镶块的冷却水路设计也做了针对性优化，在距离成型面15mm的位置钻了直径8mm的直通水路，进水口和出水口都设在模架的侧面，生产时通25度左右的冷却水，把镶块的工作温度稳定在180度到220度之间，避免温度过高导致铸件粘模，也防止温度过低出现冷隔缺陷。

实际生产维护中，这类拆分式镶块的优势非常明显，当某个位置出现磨损或者冲蚀的时候，只需要更换对应的镶块，不需要报废整套模仁，维修成本能降低60%以上，而且备用镶块可以提前加工好，停机更换时间只需要半小时左右，远低于整体模仁返烧焊、重新加工的停机时间。在装配的时候，镶块和模框的贴合面要做红丹研配，保证贴合率超过85%，防止金属液从贴合面窜入形成飞边，镶块的顶面要比模框分型面高出0.05mm，合模时靠锁模力压紧，保证分型面的密封效果。另外在镶块的边角位置都做了C1的倒角，既方便装配时导入模框，也避免锐角位置割伤操作人员，同时减少热处理时的应力集中，防止淬火过程中出现开裂。
