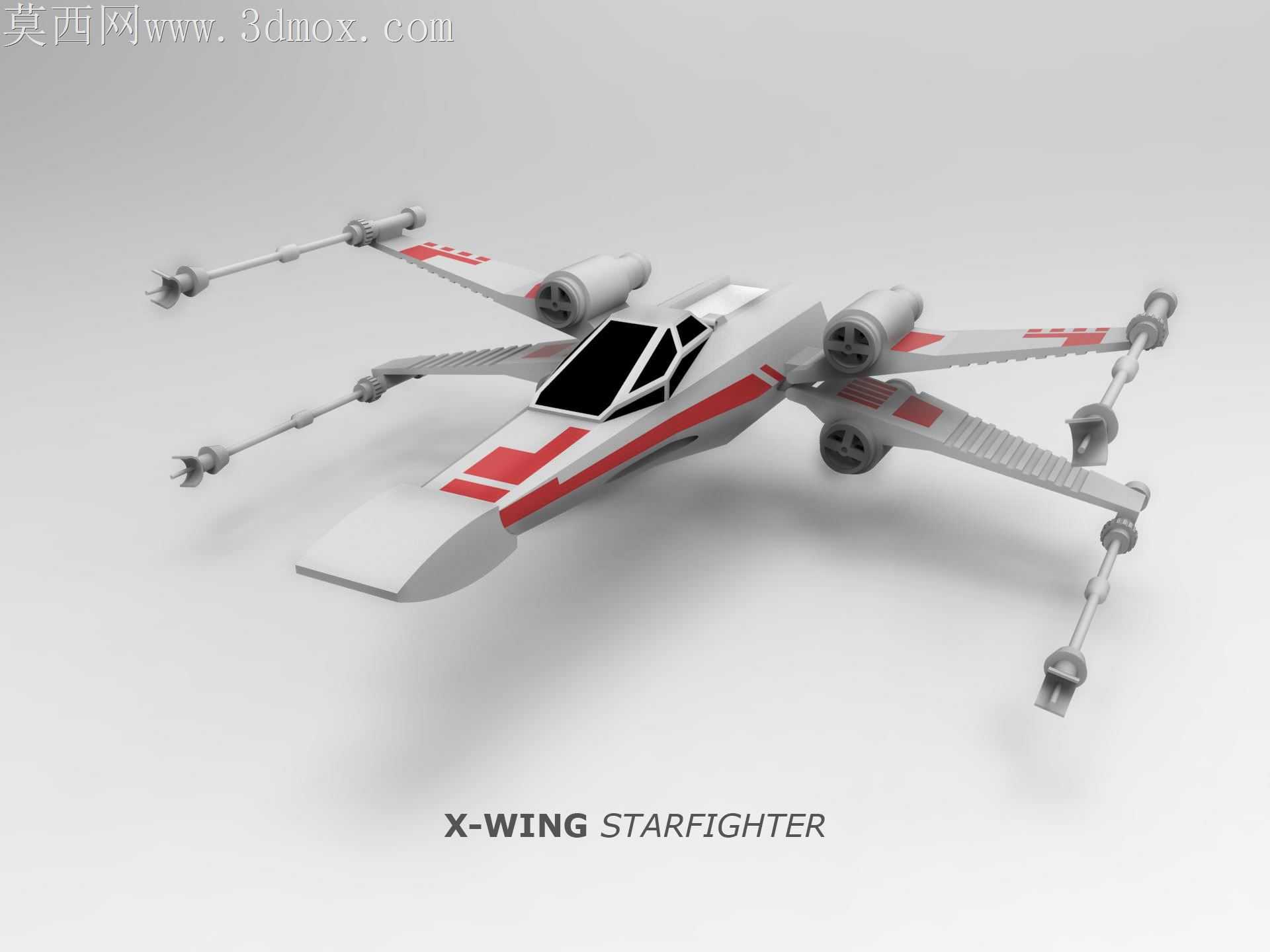

星球大战X翼星际战机造型设计

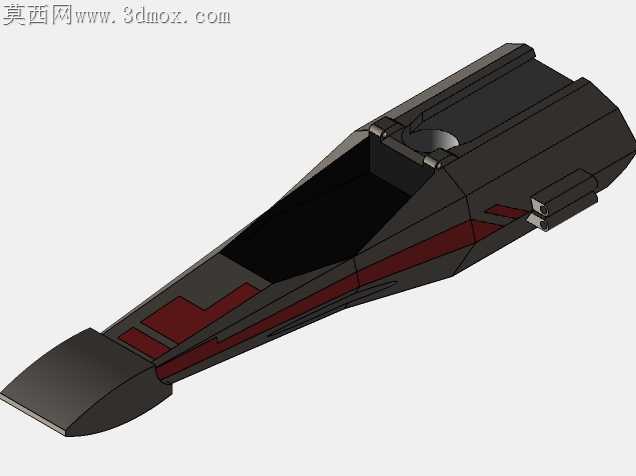

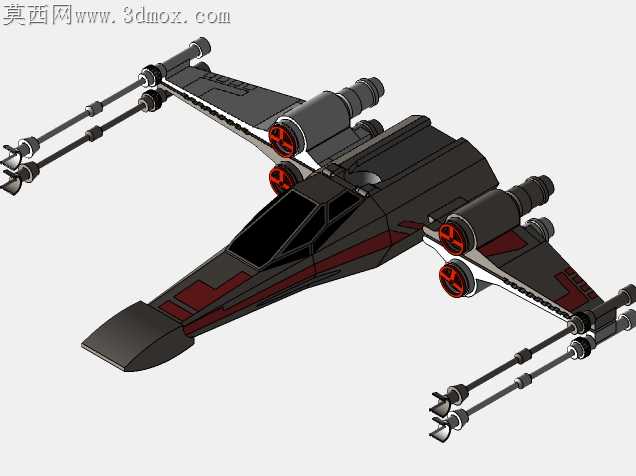

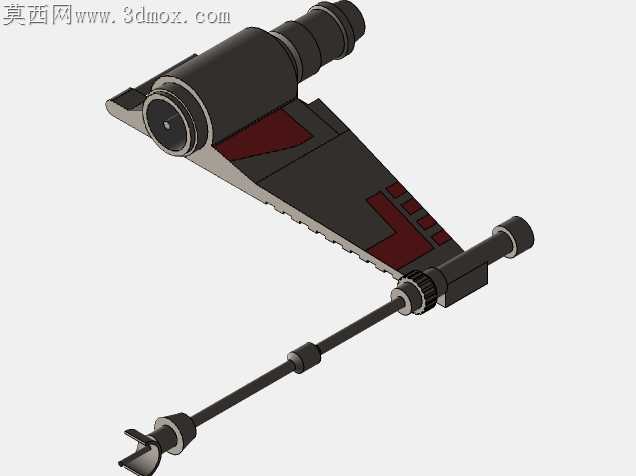

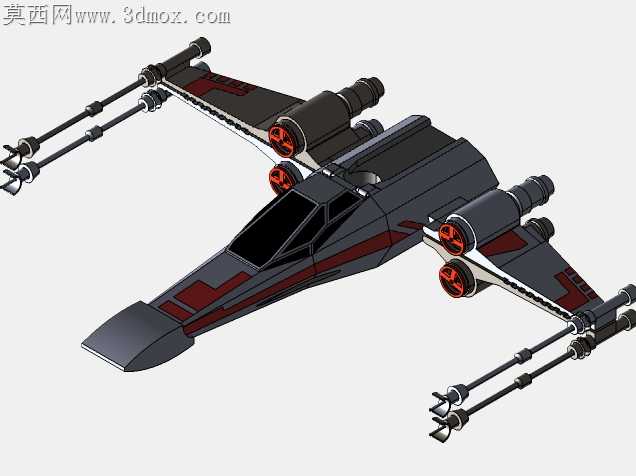

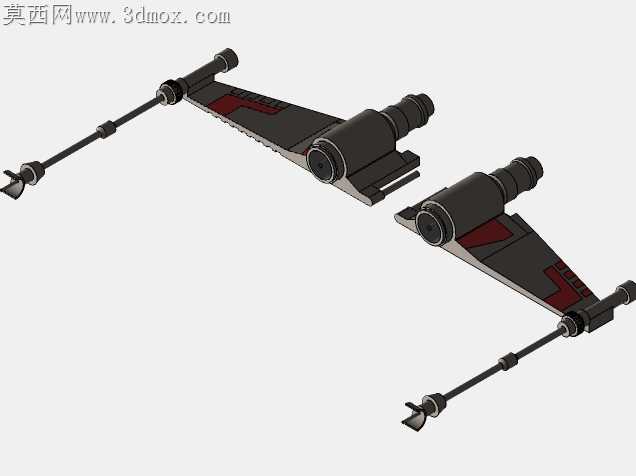

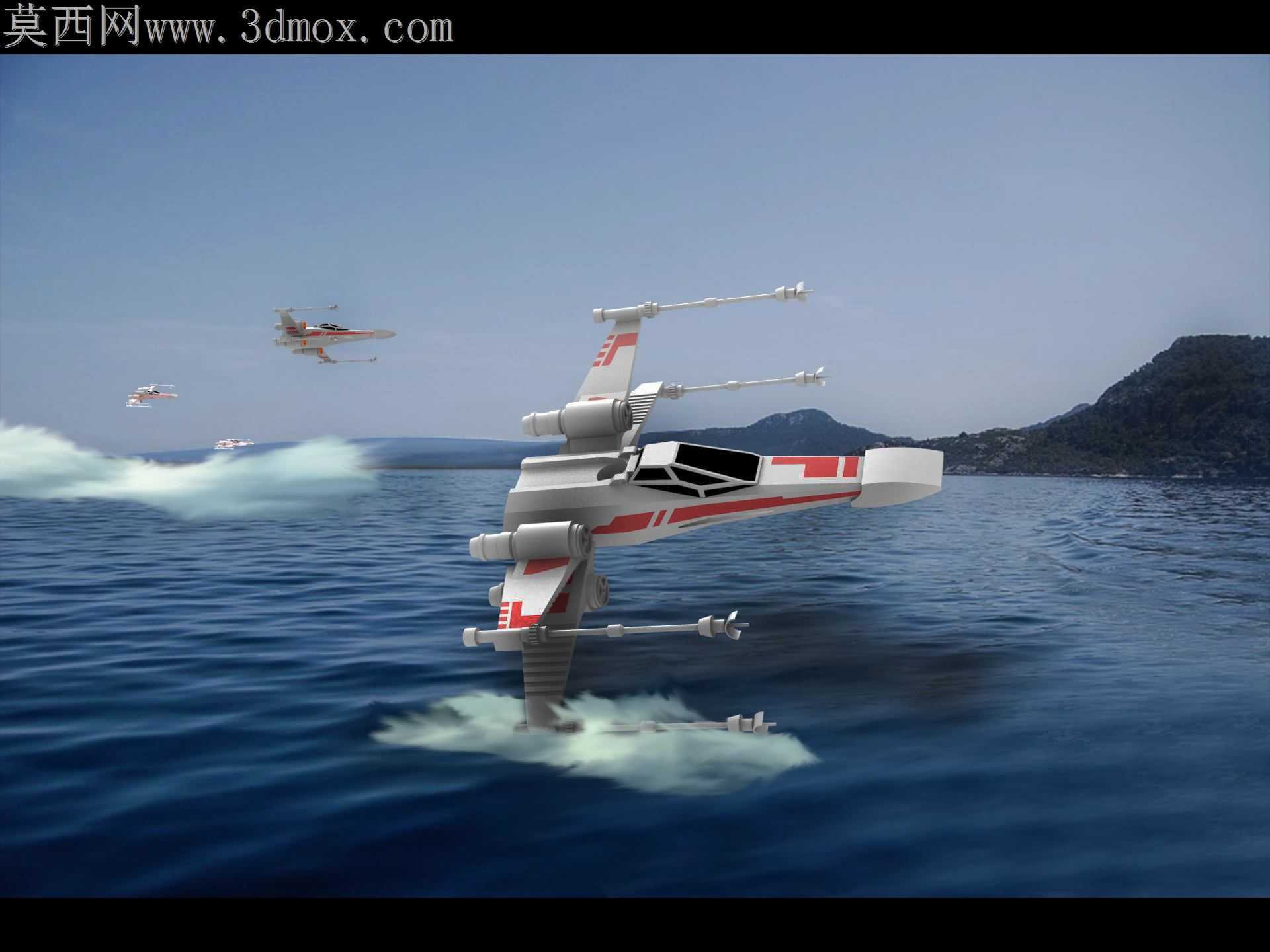

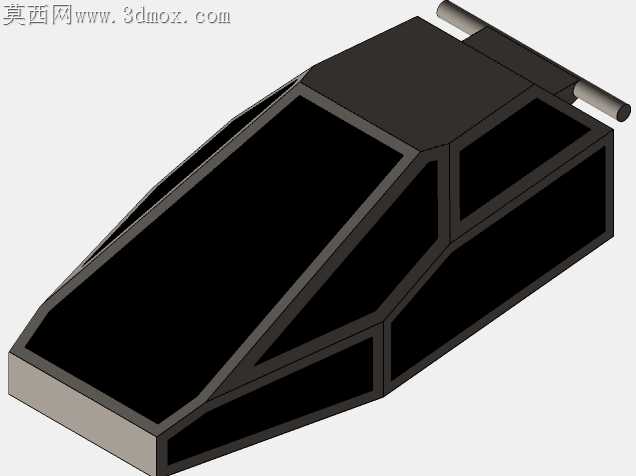

科幻载具的曲面设计最容易陷入“形似神散”的误区，尤其是X翼战机这类大众认知度极高的IP载具，稍有偏差就会打破粉丝对原作的记忆点。这款X翼战机的曲面处理没有直接照搬影视截图的平面轮廓，而是先拆解了原作中机身与翼面的光影转折关系——驾驶舱区域的多面切割曲面，没有做过度的圆角柔化，保留了棱角分明的硬科幻质感，同时在棱线交接处做了0.3mm的微小倒角，避免3D打印或注塑成型时出现尖锐边角的应力集中问题，也让实体化后的表面光影不会出现生硬的明暗断层。翼面的X形展开结构是整个造型的视觉核心，四片机翼的曲面并非完全对称，靠近机身的翼根处做了向内收的弧度过渡，既贴合机身的流线轮廓，也让翼面展开时的视觉张力更自然，不会出现翼根与机身衔接处的生硬折角。翼端的引擎炮管部分，没有做成简单的圆柱拼接，而是在炮管与翼面的连接位置做了渐变曲面过渡，让炮管像是从翼面自然延伸出来的结构，而非后期附加的零件。机身表面的红色标识涂装区域，曲面做了轻微的下沉0.1mm的凹槽处理，实体制作时可以直接在凹槽内做分色喷涂，不需要额外遮盖，能大幅降低涂装的溢色概率。驾驶舱的透明罩曲面，特意调整了曲率参数，让光线穿过时能形成均匀的折射效果，不会出现局部畸变导致的视觉失真，座舱内部的简易轮廓也做了曲面简化，既保留了座舱的空间感，又不会因为内部结构过于细碎增加成型难度。机身底部的起落架结构，曲面与机身的衔接处做了隐藏式的过渡处理，收起状态下完全贴合机身曲面，不会破坏整体的流线完整性，展开时的支撑角度也经过曲面匹配，保证放置时的稳定性。翼面表面的细节刻线，没有做过深的凹槽，控制在0.15mm的深度，既保证细节的清晰度，又不会在曲面成型时出现缩痕，尤其是翼面的薄边位置，刻线深度过深很容易导致成型时出现缺料问题，这个深度刚好平衡了细节表现与成型可靠性。尾喷口的曲面做了内收的锥形处理，内部的分层结构也用阶梯曲面做了简化，既还原了原作的喷口细节，又不会因为内部曲面过于复杂导致脱模困难。整个模型的曲面拆分完全遵循实体制作的逻辑，所有外露曲面的曲率都经过连续校验，没有出现G0连续的硬接痕，不同材质区域的曲面分界清晰，分模线可以直接沿着曲面的自然棱线设置，不会破坏外观的整体感。
