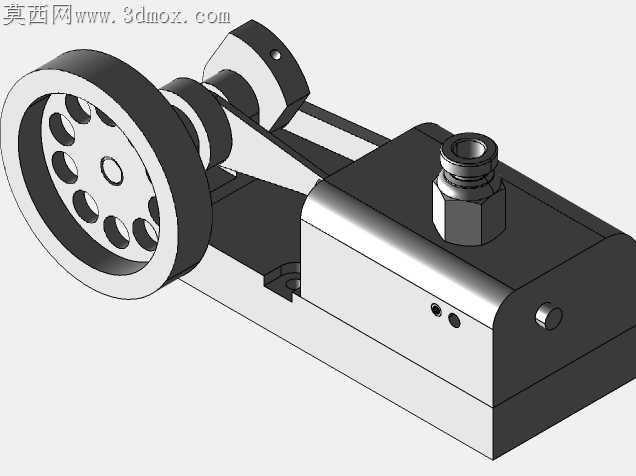

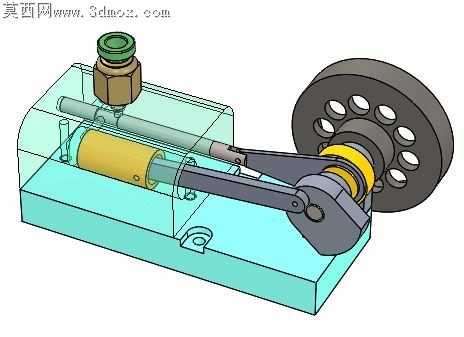

小型气动动力装置的加工适配,最先要解决的是薄壁透明壳体的装夹变形问题,常规台虎钳直接夹持会让亚克力壳体产生0.2mm以上的形变,直接导致气缸安装孔同轴度超差,活塞往复运动时出现卡滞。实际加工时要给透明壳体做专用的软质尼龙衬套夹具,衬套内型完全贴合壳体外侧的加强筋轮廓,夹持力控制在12N以内,既保证装夹稳固,又不会压裂透明观察段。气缸内壁的粗糙度要求控制在Ra0.8以内,普通车削后留0.05mm的研磨余量,用羊毛轮配合研磨膏做低速精抛,避免活塞密封圈在往复运动中过早磨损。曲柄连杆组件的铰接孔位置公差要控制在0.02mm以内,两个连杆孔的平行度偏差不能超过0.01mm,不然飞轮转动时会出现周期性的卡顿,甚至出现连杆别劲断裂的隐患。飞轮上的镂空减重孔不能只做等直径圆孔设计,孔边缘要倒0.5mm的圆角,去除加工毛刺的同时,还能降低高速转动时的风阻,也避免尖锐棱边割伤调试人员。顶部的进气接头采用六角结构设计,加工时要在六角面和外螺纹衔接处留0.1mm的退刀槽,保证接头拧入壳体时能完全贴合密封面,不会因为螺纹收尾的凸起导致密封失效。活塞和气缸的配合间隙选0.03mm,间隙太小会因为压缩空气带入的微小杂质出现拉缸,间隙太大又会出现漏气导致动力不足,这个间隙值是经过多轮试装验证的最优值,适配常温下的压缩空气、二氧化碳甚至干冰升华的高压气体工况。底座上的安装沉孔要做锪平处理,保证装置固定在工作台面上时不会因为底面不平产生整机晃动,沉孔深度控制在2mm,刚好容纳M4螺栓的头部,不会突出底座底面影响放置平稳性。配气通道的拐角处要做R1的圆弧过渡,减少高压气体流动时的压力损失,让进气响应更灵敏,轻轻通入低压气体就能带动飞轮平稳转动。所有转动铰接处都预留了润滑脂存储槽,装配时填入少量硅基润滑脂,既能降低转动阻力,又不会因为润滑脂过多污染透明壳体的内壁,影响内部运动结构的观察效果。
