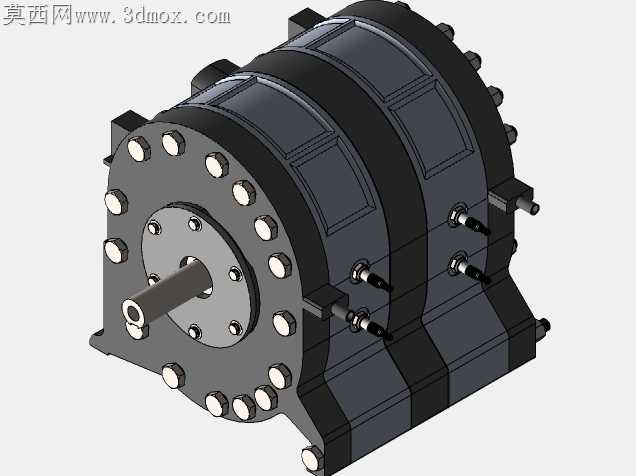

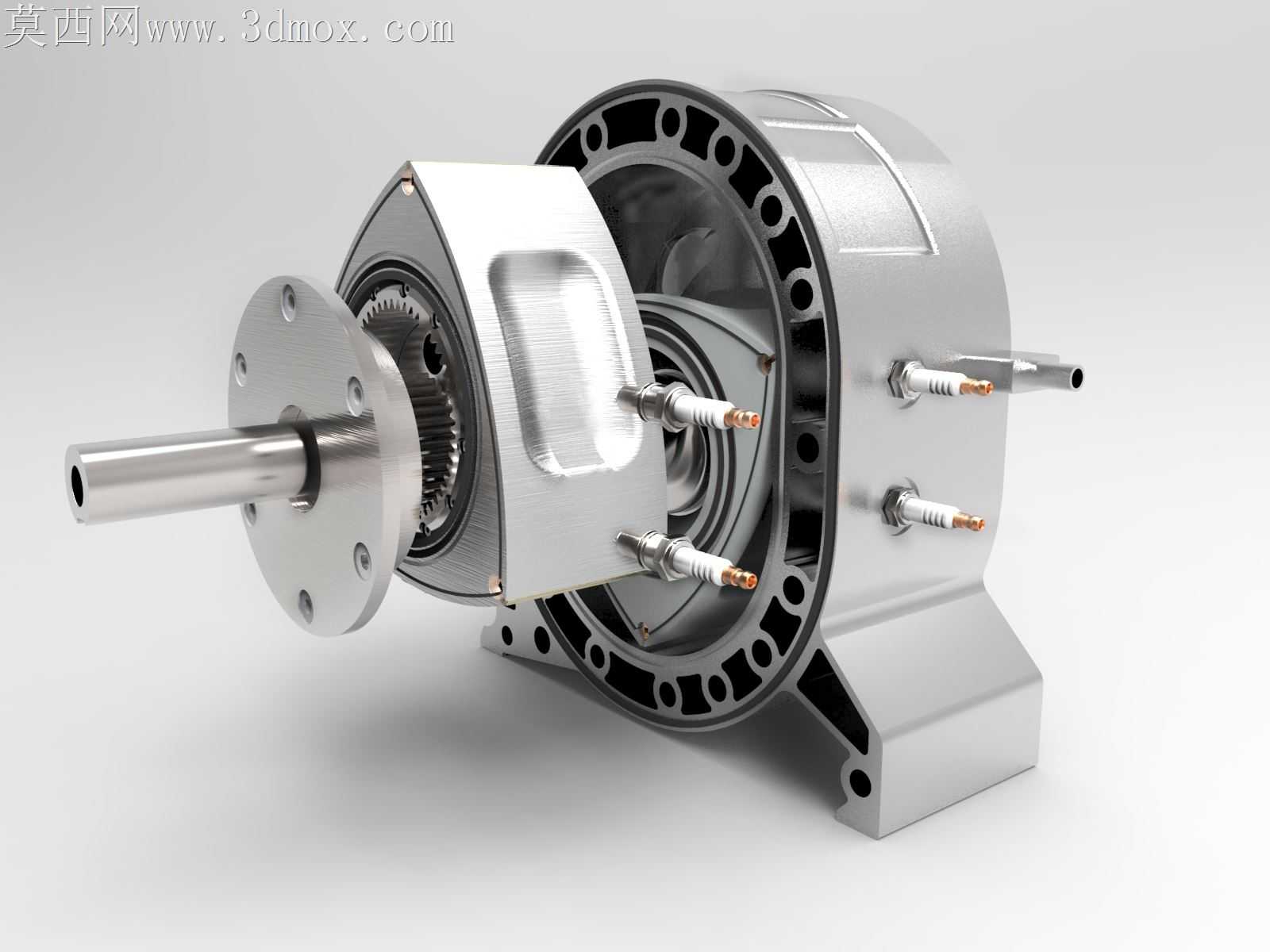

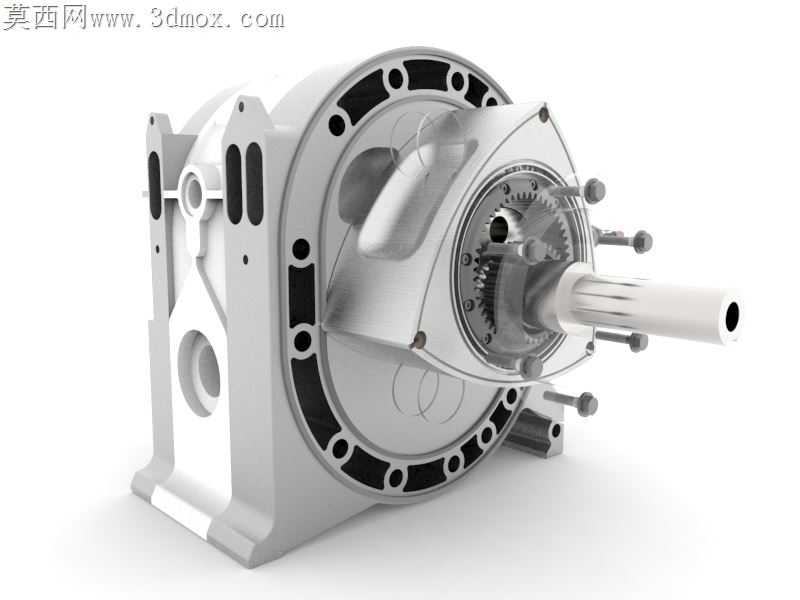

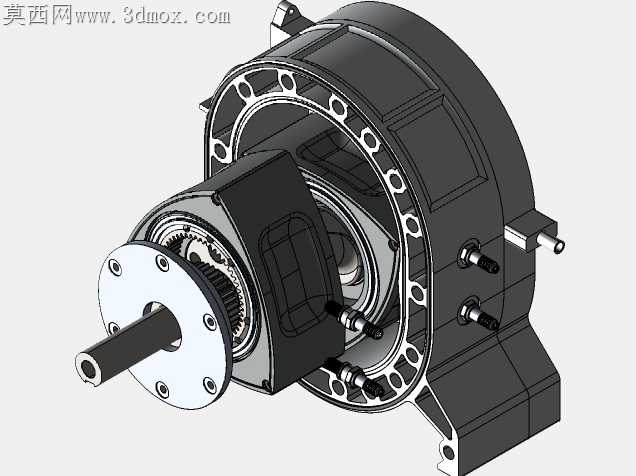

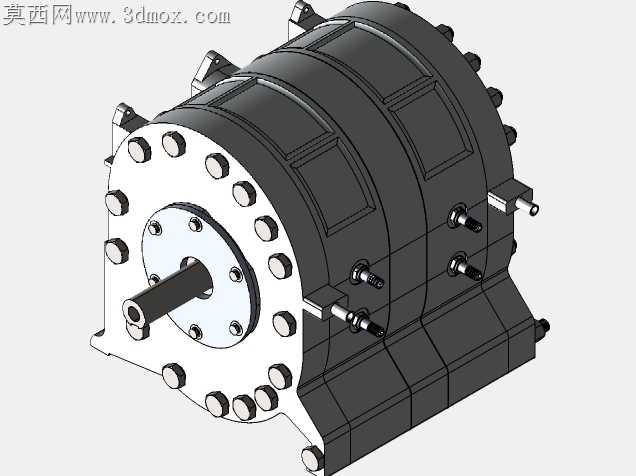

马自达转子动力核心万克尔发动机结构

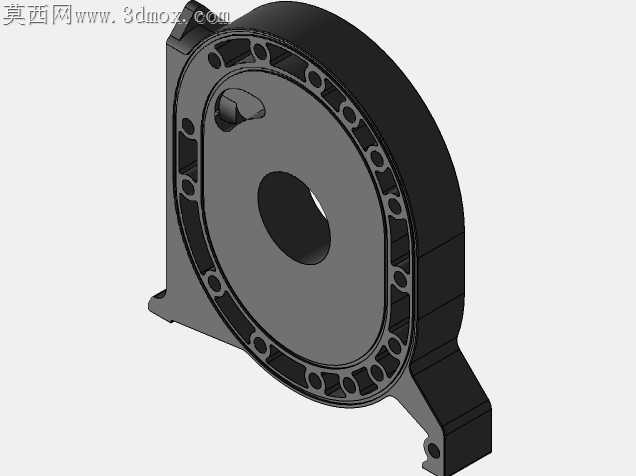

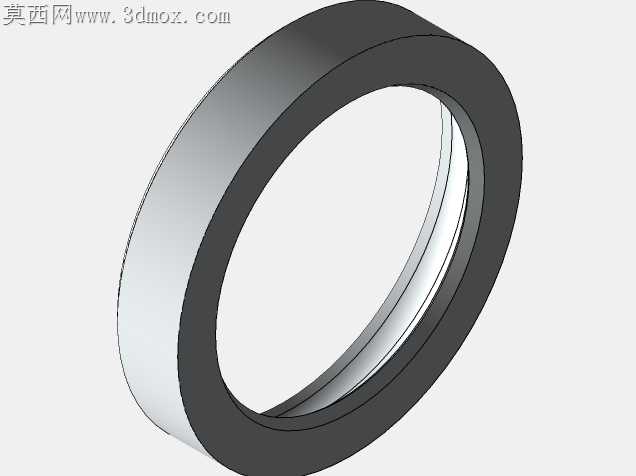

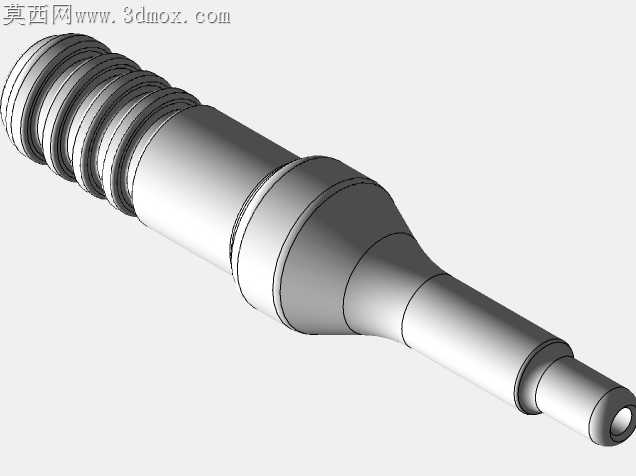

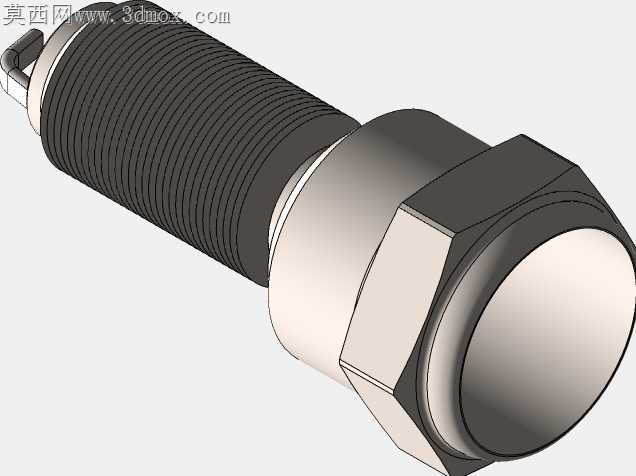

三角转子与缸体型面的密封间隙控制，是万克尔发动机落地加工中最容易被忽略的致命隐患。不同于往复式活塞的环形密封接触面，转子三个顶角的密封片始终沿双弧外旋轮线缸壁做滑动摩擦，常规建模时直接按理论型线生成的密封槽，在实际铣削加工后会出现0.02-0.04mm的棱边让刀误差，高温工况下密封片受热膨胀卡滞，冷启动时又会因为间隙过大出现压缩比泄漏，这套模型里特意在密封槽侧壁预留了0.015mm的微变形补偿量，槽底做了R0.2的圆弧过渡，避免铣削加工时应力集中导致的槽口崩边。偏心轴的配重平衡块与转子内腔的避让间隙，同样藏着加工适配的细节考量。很多初版转子模型会把配重块外圆与转子内腔的间隙设为0.5mm以上，看似避免了运动干涉，实际装配后偏心轴高速旋转时，配重块的甩动振颤会通过轴承传递到端盖，引发整机共振。这套结构里把间隙压缩到0.12mm，同时在配重块对应转子内齿圈的位置做了15°的斜角避让，既保证了转子绕偏心轴公转时不会出现运动剐蹭，也给轴系的动平衡调试留出了微调余量，加工时配重块的外圆采用一次装夹磨销成型，同轴度公差控制在0.008mm以内，减少高速旋转时的不平衡量。缸体上的火花塞安装孔与进气道的交汇区域，是加工时最容易出现壁厚不均的位置。万克尔发动机的三个燃烧室随转子转动依次扫过火花塞位置，安装孔的深度如果偏差0.1mm，就会导致电极突出量不一致，点火时序出现偏差。模型里把火花塞安装孔的定位基准直接设在缸体两端的端盖结合面上，而非传统的缸体外圆面，加工时一次装夹完成两端结合面与安装孔的镗削，避免二次装夹带来的定位误差，进气道的内壁做了渐变的曲面过渡，减少气流进入燃烧室时的紊流阻力，气道与缸壁的交接处做了R0.3的圆角，避免压铸缸体时出现冷隔缺陷。端盖与缸体的连接螺栓孔排布，也没有采用均匀等分的常规设计。靠近转子密封片摩擦最剧烈的区域，螺栓孔的间距缩小了12%，装配时按对角顺序分次拧紧，拧紧力矩差控制在0.5N·m以内，避免端盖压紧力不均导致的缸体型面变形，端盖上的偏心轴轴承座孔与转子端面的配合面，采用同基准一次磨削加工，端面跳动公差控制在0.01mm以内，防止转子高速转动时出现端面偏磨。转子内部的冷却油道走向，顺着转子公转时的离心力方向做了倾斜设计，机油进入油道后会在离心力作用下自动流向三个顶角的密封片位置，带走摩擦产生的热量，油道的进出口位置做了防涡流的圆弧收口，减少机油流动时的阻力损失，避免高速工况下油道内出现气阻导致的冷却失效。
