侧向接口法兰底座铸造壳体结构

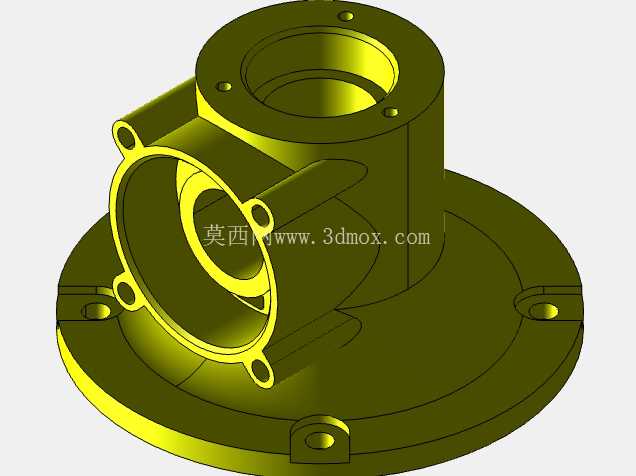

　　这类带侧向通口的法兰底座铸造壳体，常见于流体输送管路的转向接驳、小型动力设备的腔体支撑场景，在低压流体工况下承担介质导流、部件承载的双重作用，区别于普通直通式法兰座，侧向伸出的接口可以直接完成管路90度转向接驳，省去额外加装弯头的装配环节，能有效压缩管路系统的整体安装空间，减少接驳点的泄漏风险。从结构设计逻辑来看，底部的圆形法兰盘是核心安装基准，盘面上均匀分布的沉头安装孔，适配对应规格的内六角螺栓装配，沉孔结构可以让螺栓头完全没入法兰盘面，避免安装后螺栓突出干涉其他周边部件，法兰盘边缘的小凸台是铸造工艺的定位基准，同时也能在装配时起到防转限位的作用，避免壳体安装后受管路振动出现周向偏移。

　　上部的直立筒段是主腔体通道，筒口端面的法兰孔位用于对接上部的功能部件，比如阀组、端盖或者驱动组件，筒壁厚度经过均匀过渡设计，避免铸造时出现壁厚差过大导致的缩孔缺陷，同时直立筒与底部法兰的衔接处做了大圆角过渡，既可以降低应力集中系数，也能优化铸造时的金属液流动路径，减少冷隔、浇不足的废品率。侧向伸出的接口是整个结构的功能核心，接口端面同样带安装孔位，用于对接侧向的管路或者功能组件，接口与主腔体的相交处做了圆滑过渡处理，一方面可以降低介质流经转角处的阻力，减少紊流产生的振动和噪音，另一方面也能避免相交处的锐角结构在承压时出现应力开裂。

　　整个壳体的壁厚控制遵循均匀渐变原则，所有转角处都设置了适配铸造工艺的圆角，没有尖锐的直角结构，既符合砂型铸造或者熔模铸造的工艺要求，也能提升壳体整体的结构强度。在安装边界上，底部法兰的外径决定了安装所需的最小平面空间，安装时需要保证安装基面的平面度误差在允许范围内，避免法兰盘强行锁紧后出现壳体变形，导致接口密封面错位；侧向接口的伸出长度决定了周边管路的避让距离，直立筒段的高度则决定了上部对接部件的安装高度，设计时已经预留了足够的密封面加工余量，后续机加工时可以直接以底部法兰为基准，一次装夹完成上端面、侧端面的密封面车削加工，保证各接口之间的位置度精度。

　　这类壳体在实际应用中，内部介质多为低压气体、冷却水或者润滑流体，工作压力通常不超过1.6MPa，因此结构设计时没有额外的加强筋结构，依靠均匀的壁厚和圆角过渡就可以满足强度要求，同时也能控制铸件的整体重量，降低材料成本。建模过程中需要重点关注各相交腔体的布尔运算处理，保证内部流道完全贯通，没有多余的残留结构，同时所有安装孔的位置度要符合公差要求，避免后续装配时出现螺栓无法穿入的问题，铸造拔模角度的设置也要符合工艺规范，保证模具开模时不会拉伤铸件表面。
