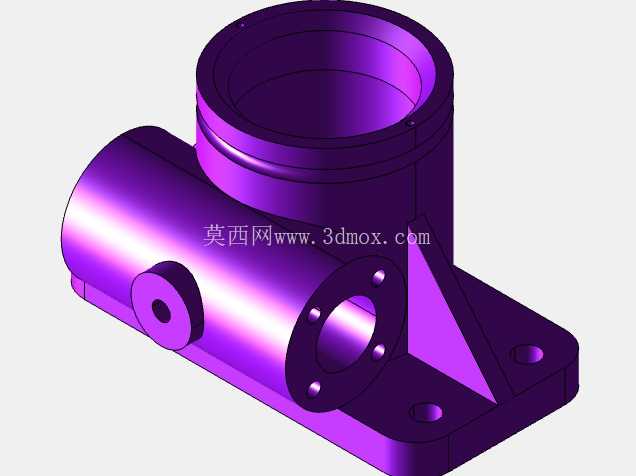

带安装底座的三通式流体转接阀体结构

　　这类带安装底座的三通式流体转接结构，常应用在中小型液压站、集中润滑系统以及低压流体输送管路的分支节点位置，承担不同方向管路的介质导流、转接固定作用，相比普通无座三通接头，自带的安装底座可以直接通过螺栓固定在设备机架、阀组安装板上，不需要额外设计焊接固定支架，能大幅减少现场管路装配的工序，降低管路振动带来的接头松动泄漏风险。从结构设计逻辑来看，整个零件采用一体化铸造后机加工的工艺路线，主体为垂直相交的两个圆柱形流道，垂直向上的大口径流道作为主进液端，内壁预留了密封槽安装位，可以直接对接快插法兰或者外螺纹管路接头，水平方向的流道作为出液分支，端部设计了带四个均布螺栓孔的法兰连接面，能够和同通径的管路、阀件实现刚性密封连接，侧面突出的小圆柱凸台为测压接口预留位置，后期可以加装压力表或者压力传感器，实时监测流道内部的介质压力，不需要在管路上额外开孔焊接测压接头。

　　设计过程中首先要确定流道的通径匹配参数，主通径的通流面积要大于等于分支流道的通流面积总和，避免介质在转角位置出现紊流、压损过大的问题，垂直流道和水平流道的相交位置做了圆弧过渡处理，减少介质流动时的阻力，同时避免铸造过程中出现尖角砂眼、应力集中的缺陷。底部的安装底座设计为矩形平板结构，两个安装孔位对称分布在加强筋两侧，加强筋连接在垂直流道外壁和底座平面之间，三角形的筋板结构可以有效提升整体刚性，当管路受到侧向冲击力时，筋板能够分散应力，避免流道和底座连接位置出现断裂。

　　尺寸边界方面，安装底座的长宽尺寸要大于主体流道的最大外径，保证安装时螺栓有足够的操作空间，底座底面的平面度要求控制在0.1mm以内，安装后能够和安装面完全贴合，避免出现倾斜导致管路对接错位；垂直流道的上端面、水平流道的法兰端面都需要在铸造后进行精车加工，保证端面的粗糙度和平面度满足密封要求，侧面小凸台的内孔要和主流道连通，孔口位置做倒角处理，方便后期攻丝或者安装接头。

　　实际选型应用时，要根据管路的工作压力、介质类型确认铸造材质，普通低压液压油、润滑脂工况可以采用灰铸铁材质，成本低且减震性好，如果是水基介质或者有弱腐蚀的工况，可以选用铸不锈钢材质，提升抗腐蚀能力；装配时要注意底座安装面的平整度，如果安装面存在焊接凸起或者杂物，会导致底座安装后受力不均，长时间受管路振动影响容易出现底座开裂的问题，法兰连接位置的密封件要根据介质类型选配丁腈橡胶或者氟橡胶材质，避免密封件被介质腐蚀出现泄漏。建模过程中要注意铸造拔模斜度的设置，所有非加工的外表面都要预留1到1.5度的拔模斜度，方便铸造时脱模，流道内部的相交位置要避免出现尖角，所有转角位置都做R3以上的圆角过渡，既符合铸造工艺要求，也能减少介质流动时的阻力，安装孔、法兰螺栓孔的位置要和常用的阀组安装孔距匹配，保证零件的通用性，不需要额外加工转接板就能直接替换同类型的现有接头零件。
