带方形安装法兰的竖筋锥形压铸件结构

项目分类:铸造模 发布时间:2026-06-29 ID:1191728
  • 带方形安装法兰的竖筋锥形压铸件结构

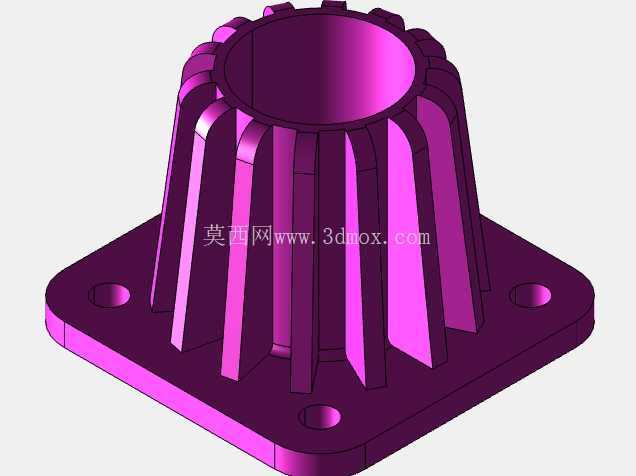

这款带方形安装法兰的竖筋锥形压铸件,在小型流体管路连接、低压气动元件的壳体配套场景中十分常见,日常接触的小型气动执行器端部、低压流体分配器的基座连接段,都能看到这类结构的身影。从实际使用场景来看,这类零件大多安装在设备的气路或低压液路终端,上方的锥形中空腔体用来衔接管路接头或者内置小型阀芯组件,下方的方形法兰直接贴装在设备安装面板上,四个角的沉头安装孔用来穿设固定螺丝,保证安装后不会出现凸起干涉,贴装面的平面度要求控制在0.05mm以内,避免安装后出现密封间隙导致介质渗漏。

设计这类压铸件的时候,首先要考虑的是压铸成型的工艺可行性,锥形外壁均匀分布的12条竖向加强筋,并不是单纯为了提升外观辨识度,核心作用是在不增加整体壁厚的前提下,提升锥形壳体的径向抗形变能力——这类零件在实际工作中会承受0.3-0.6MPa的内部介质压力,如果单纯做等壁厚的锥形壳体,壁厚需要做到4mm以上才能满足强度要求,不仅会增加压铸时的材料用量,还容易因为壁厚不均出现内部缩孔、表面凹陷的成型缺陷,而均匀分布的竖筋可以把壁厚控制在2.5mm的合理区间,筋条厚度1.8mm,和主体壁厚的比例控制在0.72,刚好符合压铸成型的壁厚均匀要求,避免成型时出现冷隔、浇不足的问题。

从安装边界来看,下方方形法兰的边长为82mm,四个安装孔的中心距为68mm,采用M5沉头螺丝固定,沉孔深度2mm,安装后螺丝头部完全没入法兰平面,不会和相邻安装的其他零件产生干涉。上方锥形结构的顶部外径为42mm,内径37mm,顶部端口做了0.5mm的倒角,方便和外接管路或者端盖进行装配对接,锥形结构的高度为65mm,整体高度从法兰底面到顶部端面为72mm,安装后突出安装面板的高度刚好适配常规小型气动元件的安装空间要求,不会占用过多设备内部的排布空间。

在结构细节处理上,竖筋的两端都做了R1.5的圆角过渡,和法兰面、顶部端口的衔接位置没有直角锐边,一方面是避免压铸时出现应力集中导致零件成型后开裂,另一方面也能减少安装和维护过程中锐边划伤操作人员的风险。中空腔体的内壁做了1°的脱模斜度,方便压铸开模时顺利顶出零件,内壁的表面粗糙度控制在Ra3.2,不需要额外进行机加工就可以满足常规低压介质的流通要求,如果有更高的密封要求,只需要对顶部端口和法兰安装面进行少量精加工即可,不需要对整个零件进行二次加工,能够有效降低批量生产的加工成本。

实际选型使用的时候需要注意,这类压铸件采用压铸铝合金材质生产,本身的材质强度适合常温下的低压气路、水路场景,不能用于高压管路或者有强腐蚀介质的工况,如果需要用于更高压力的场景,可以在筋条之间增加环形加强筋来进一步提升结构强度,不过对应的压铸模具成本也会有所提升。另外法兰面的四个安装孔在设计时已经考虑了安装公差,孔位公差控制在±0.1mm,能够适配常规设备面板的安装孔位偏差,安装时不需要额外进行扩孔调整,直接穿设螺丝固定即可,配合法兰面加装的密封垫片,就能满足常规工况下的密封要求。
