带侧装法兰的三通式铸造阀体结构

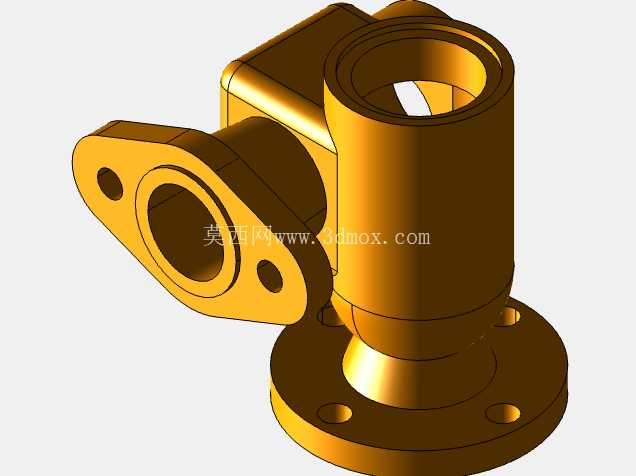

在流体输送管网、小型液压动力单元以及工艺介质分流回路里，这类带侧装法兰的三通式承压壳体是很常见的管路转接部件，日常做设备改造、备件测绘或者新系统管路排布时，经常会碰到同结构的零件。从实际使用场景来看，这类零件主要承担介质流向切换、多支路汇流或者分流的作用，底部的圆形法兰用于和主管道或者设备基座做刚性密封连接，侧方伸出的带安装孔法兰用于对接支路管线，上方的筒状接口则可以接控制阀组、测压元件或者另一路管线，三个接口的轴线呈空间垂直分布，能在有限的安装空间里完成三个方向的管路转接，不用额外加装多个弯头转接件，能有效减少管路的泄漏点。

从结构设计的角度看，这类铸造件的壁厚是按照承压等级做均匀过渡的，相贯线位置做了圆弧倒角处理，避免铸造时出现应力集中导致的冷裂、缩孔缺陷，同时也能降低介质在腔体内流动时的局部阻力。底部法兰的三个安装孔呈120度均匀分布，安装时可以根据现场管线走向调整安装角度，适配不同的排布需求，侧方法兰的两个安装孔对称分布在接口两侧，连接时螺栓受力均匀，密封面的平面度在设计时需要控制在合理公差范围内，避免加装密封垫后出现渗漏。上方筒状接口的内壁做了精加工余量预留，铸造完成后可以通过镗削加工满足配合精度要求，和外接的阀套、接头实现间隙或者过盈配合。

做这类零件的三维建模时，首先要确定三个接口的轴线位置关系，先搭建主体的回转特征，再叠加侧方的法兰凸台、底部的法兰盘结构，相贯位置的圆角要按照铸造工艺要求设置合理的R值，不能出现尖锐棱角，避免后续模具加工时出现刀具无法到达的死角，同时也能保证铸造时金属液的充型流畅性。安装孔的位置要充分考虑现场安装时的扳手操作空间，不能出现螺栓无法穿入、拧紧工具没有操作余量的问题，比如侧方法兰的安装孔距离主体外壁的距离，要预留出足够的空间容纳套筒扳手的外径，底部法兰的安装孔距离基座边缘也要留出螺栓头的放置空间。

从安装边界来看，这类零件的整体外接轮廓要适配安装位置的空间尺寸，侧方接口的伸出长度不能过长，避免和周边的管线、设备结构发生干涉，上方筒状结构的高度要考虑外接元件的安装空间，比如接手动阀时要预留出手轮的操作空间，接测压表时要预留出表盘的观察空间。零件的主体壁厚要根据输送介质的压力、温度参数做核算，既要满足承压强度要求，也要避免壁厚过大造成零件重量超标、材料浪费，铸造时的拔模斜度要按照铸造工艺规范设置，通常外壁的拔模斜度取1到1.5度，内壁的拔模斜度适当加大，方便造型后起模，避免损坏砂型。

在实际工况里，这类零件的内腔流道要做圆滑过渡，减少介质流动时的紊流和压降，尤其是三个接口交汇的腔体位置，不能出现突兀的台阶或者锐角，否则长期受介质冲刷会出现局部磨损，影响零件的使用寿命。法兰密封面的形式可以根据介质特性选择平面或者凸面，输送普通水、低压气体时用平面法兰加橡胶密封垫即可，输送高压油类或者腐蚀性介质时则需要采用凸面法兰加对应的密封垫片，保证连接的密封性。零件的外部结构上没有多余的凸台或者装饰性结构，所有的结构特征都是为了满足安装、连接、承压的功能需求，侧方法兰和主体连接的位置做了加强筋过渡，避免管路受力时在连接位置出现断裂，底部法兰和主体筒身的连接位置也做了圆弧过渡，分散安装时的螺栓预紧力和管路振动带来的应力。
