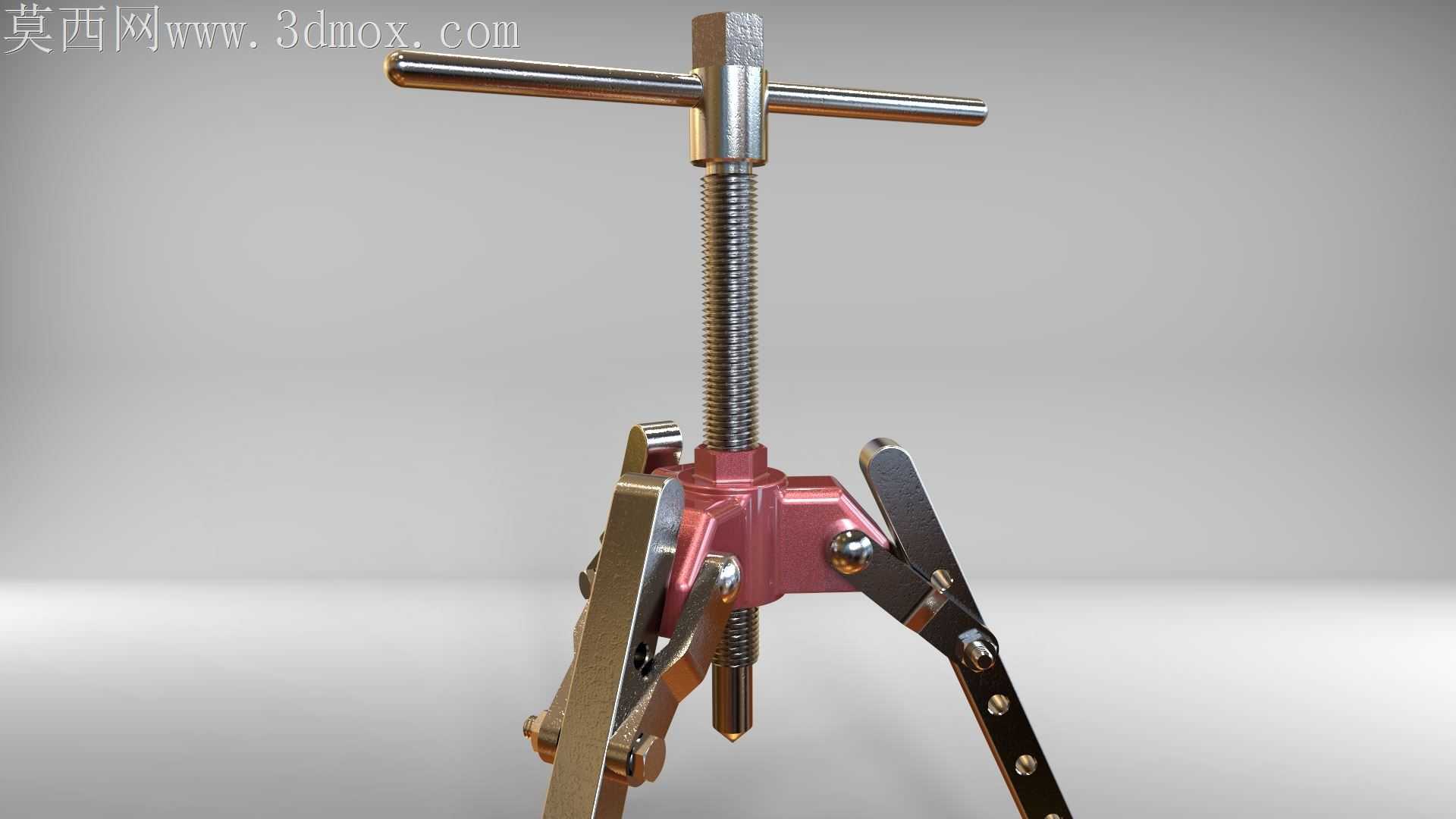

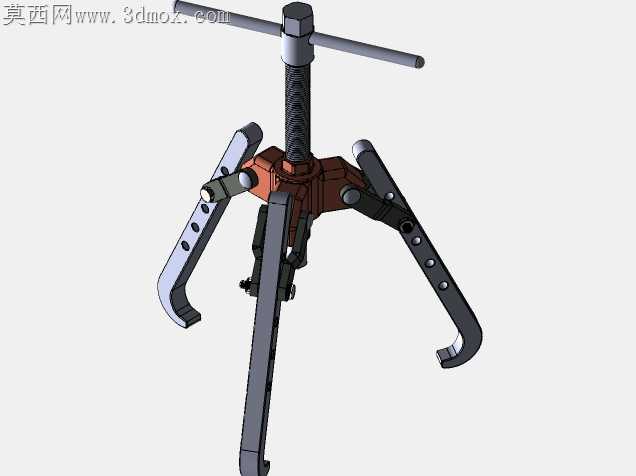

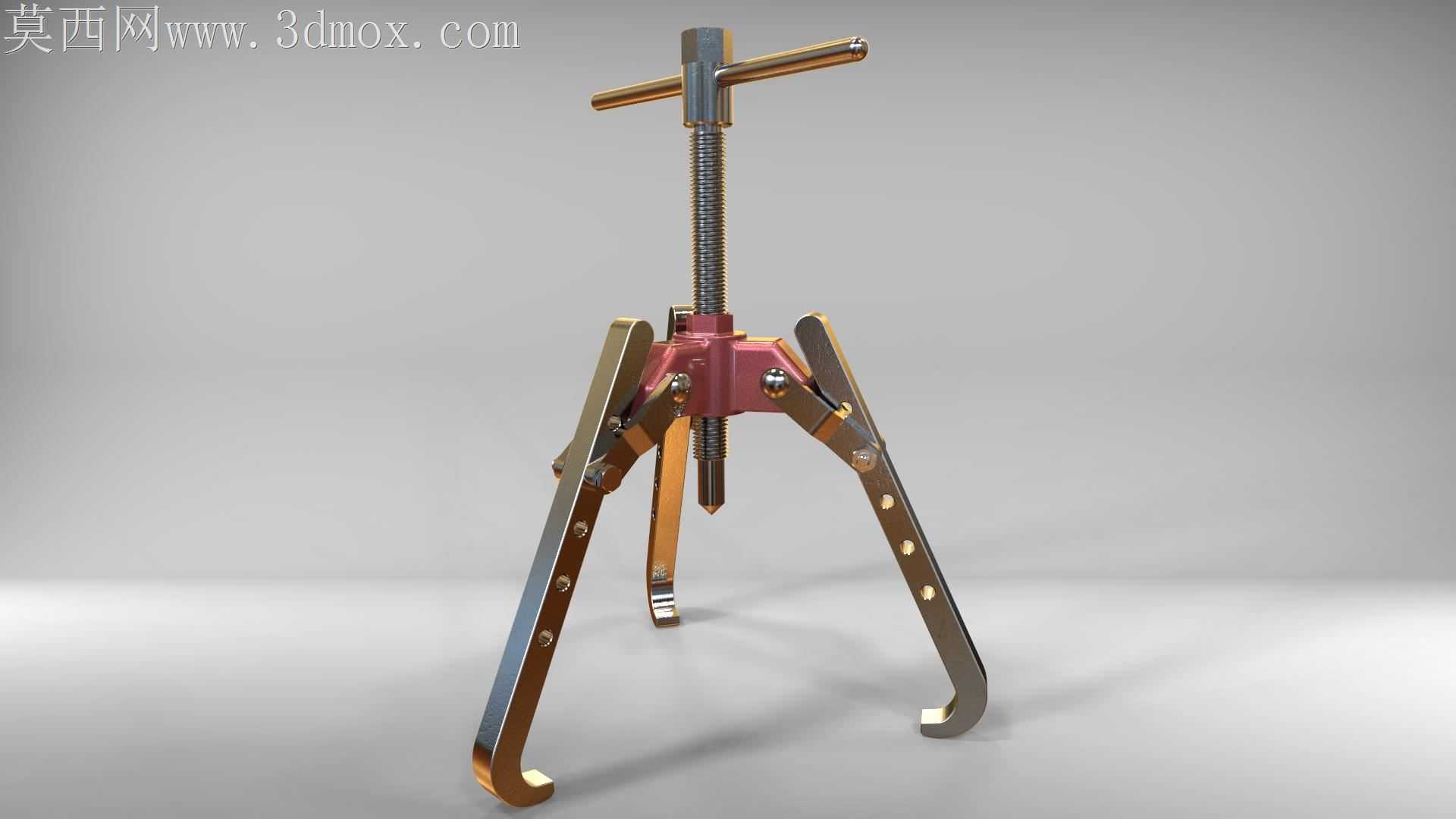

三爪轴承拉拔器维修拆装工具结构设计

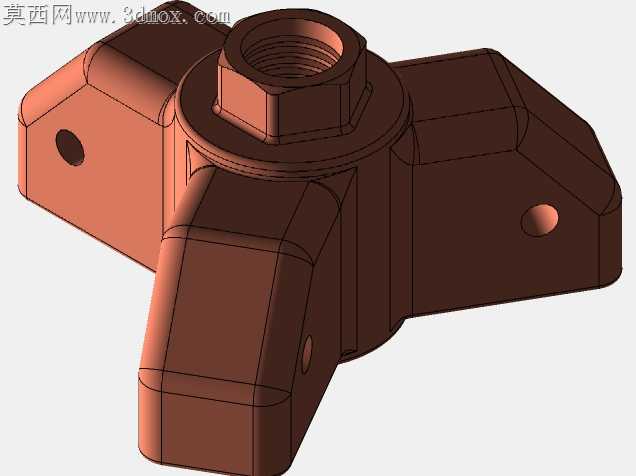

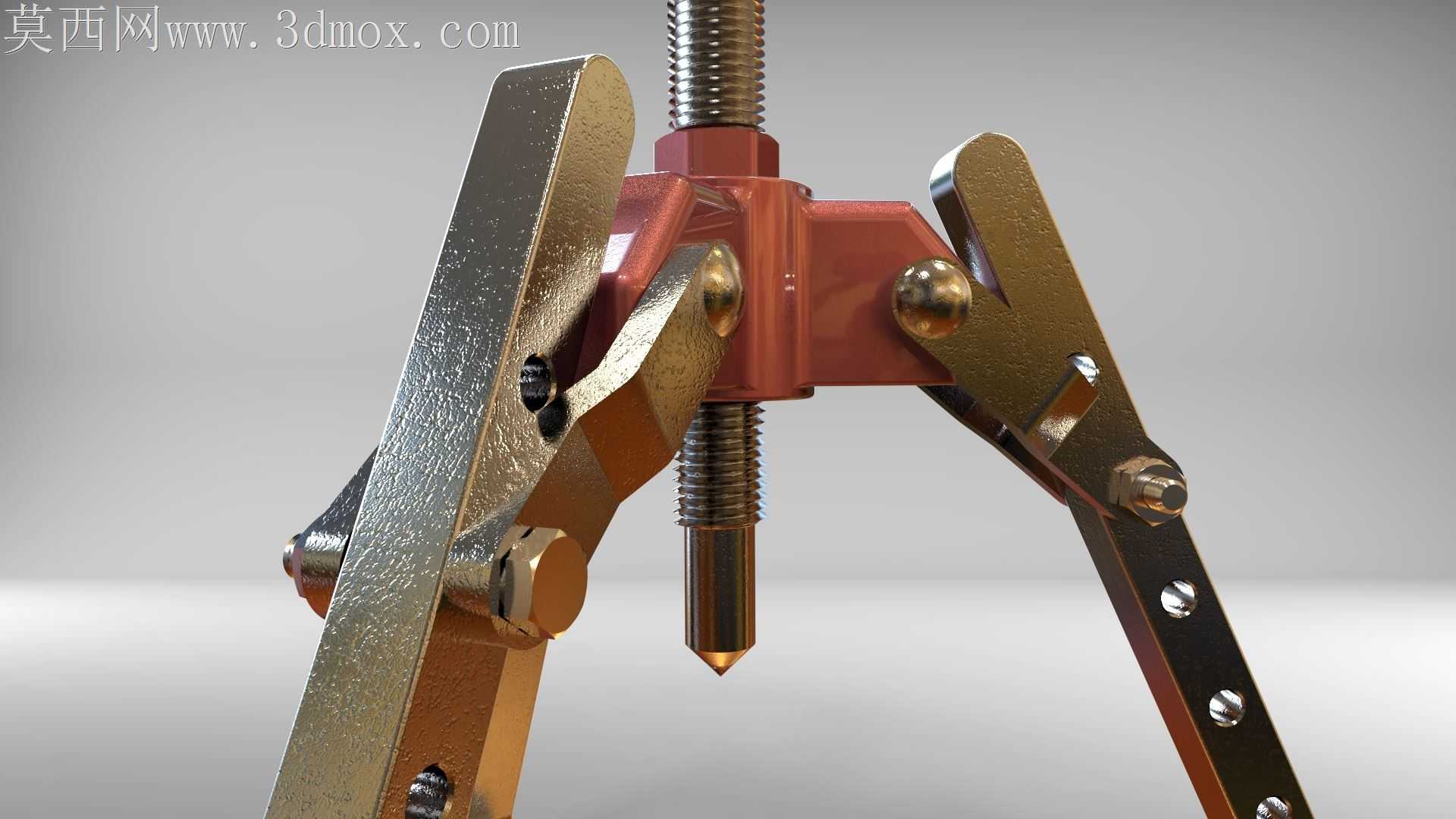

车间里徒手拆卸过盈配合轴承的场景里，撬棍打滑崩飞零件、轴承外圈受力不均崩裂的隐患始终存在，这款三爪拉拔结构的设计，完全围绕现场拆装的受力痛点做了细节打磨。主螺杆的梯形螺纹牙型做了牙侧角修正，常规梯形螺纹15度牙侧角在承受轴向拉拔力时，螺杆与螺母座的摩擦阻力会随拉力增大陡增，这里把受力侧牙侧角微调至12度，非受力侧保留18度，既保证了螺纹自锁性不会在拉拔过程中突然回退，又能让旋转加力时的扭矩损耗降低近两成，长时间作业也不会出现螺杆咬死转不动的情况。三个爪臂的铰接点没有采用常规的等距圆孔设计，而是在爪臂与中心螺母座的连接孔处做了0.2毫米的偏心余量，别小看这不到1毫米的偏移量，当爪钩勾住轴承内圈端面、主螺杆顶在轴端中心孔施加拉力时，三个爪臂会在拉力作用下自动向内收束，越拉勾得越紧，完全不会出现普通拉马常见的拉拔中途爪臂滑脱、刮伤轴面的问题。爪钩的勾持端面做了1.5毫米的倒棱处理，不是常规的直角锐边，现场作业时很多轴承的内圈端面与轴肩的间隙极小，锐边勾头很难卡入缝隙，带微倒棱的勾头能顺着缝隙滑入，同时倒棱后的接触面是压合接触而非切削接触，不会在轴承内圈端面上压出凹痕，拆卸下来的轴承只要没有磨损超限，完全可以二次复用。中心顶针与主螺杆的连接采用了浮动式结构，顶针尾部有2毫米的轴向窜动间隙，顶针头部是60度的标准顶尖锥面，作业时哪怕轴端的中心孔有轻微偏心，顶针也能自动找正贴合，不会因为顶偏导致整个拉拔器歪斜，把轴端顶出凹坑。三个爪臂的长度方向开了等距的调节孔，配合铰接点的快拆销钉，可以快速调整爪臂的有效工作长度，适配不同直径、不同安装深度的轴承拆卸需求，不用像普通拉马那样需要反复拧动调节螺母来对位，拆装效率能提升不少。中心螺母座与爪臂贴合的侧面做了网状滚花，不是光滑平面，当拉拔力施加到额定值时，爪臂与螺母座的接触面不会因为受力出现侧向滑移，三个爪的受力偏差能控制在5%以内，不会出现单个爪受力过大断裂的情况。主螺杆的顶部加力杆采用了贯穿式的横销结构，横销与螺杆的连接孔做了铰制孔处理，配合间隙控制在0.05毫米以内，加力时不会出现横销晃动、拧转时打滑的问题，哪怕用套管加长加力杆，也不会出现横销剪断的情况。
