可调式管道夹持锁紧管钳结构

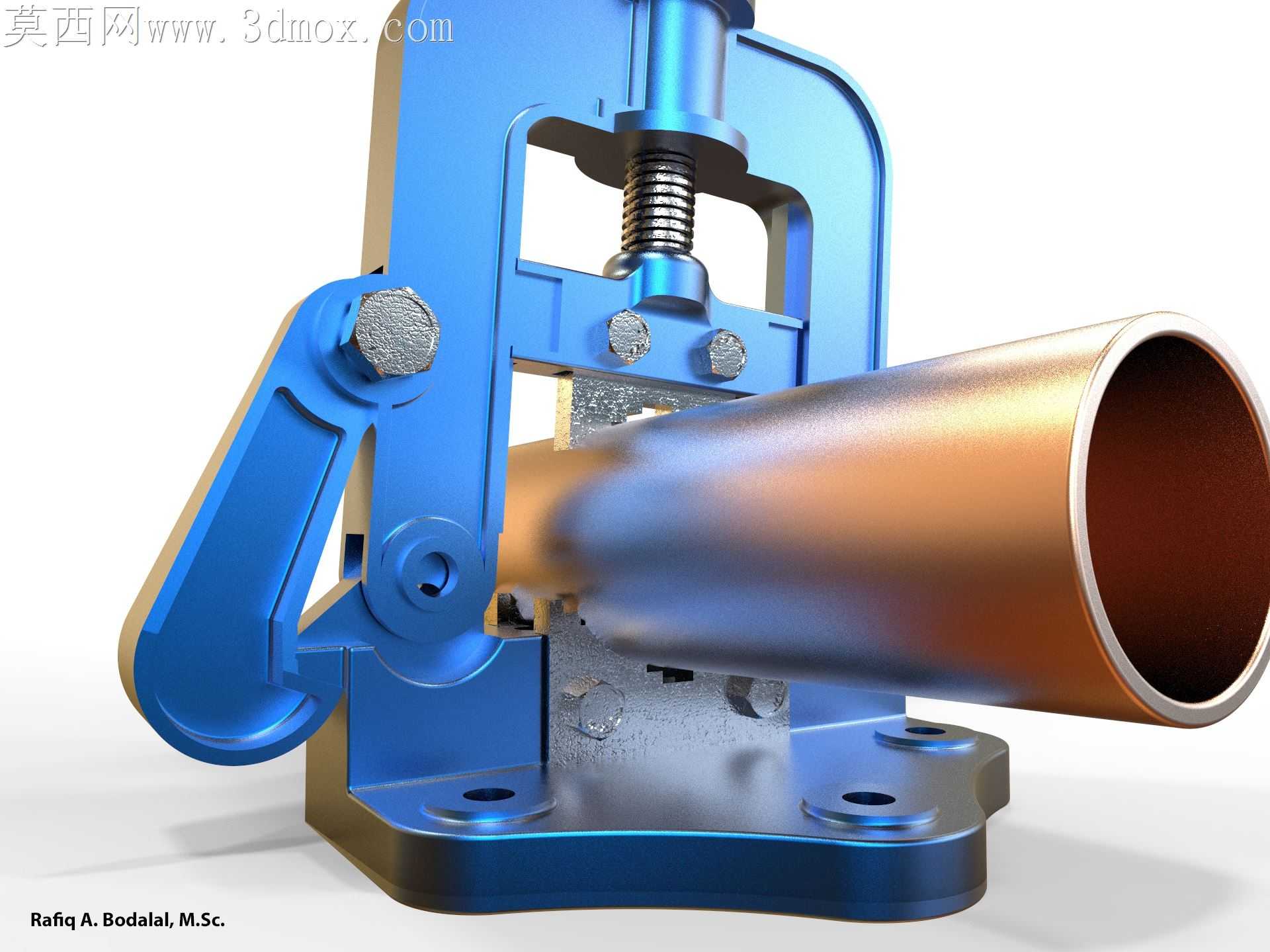

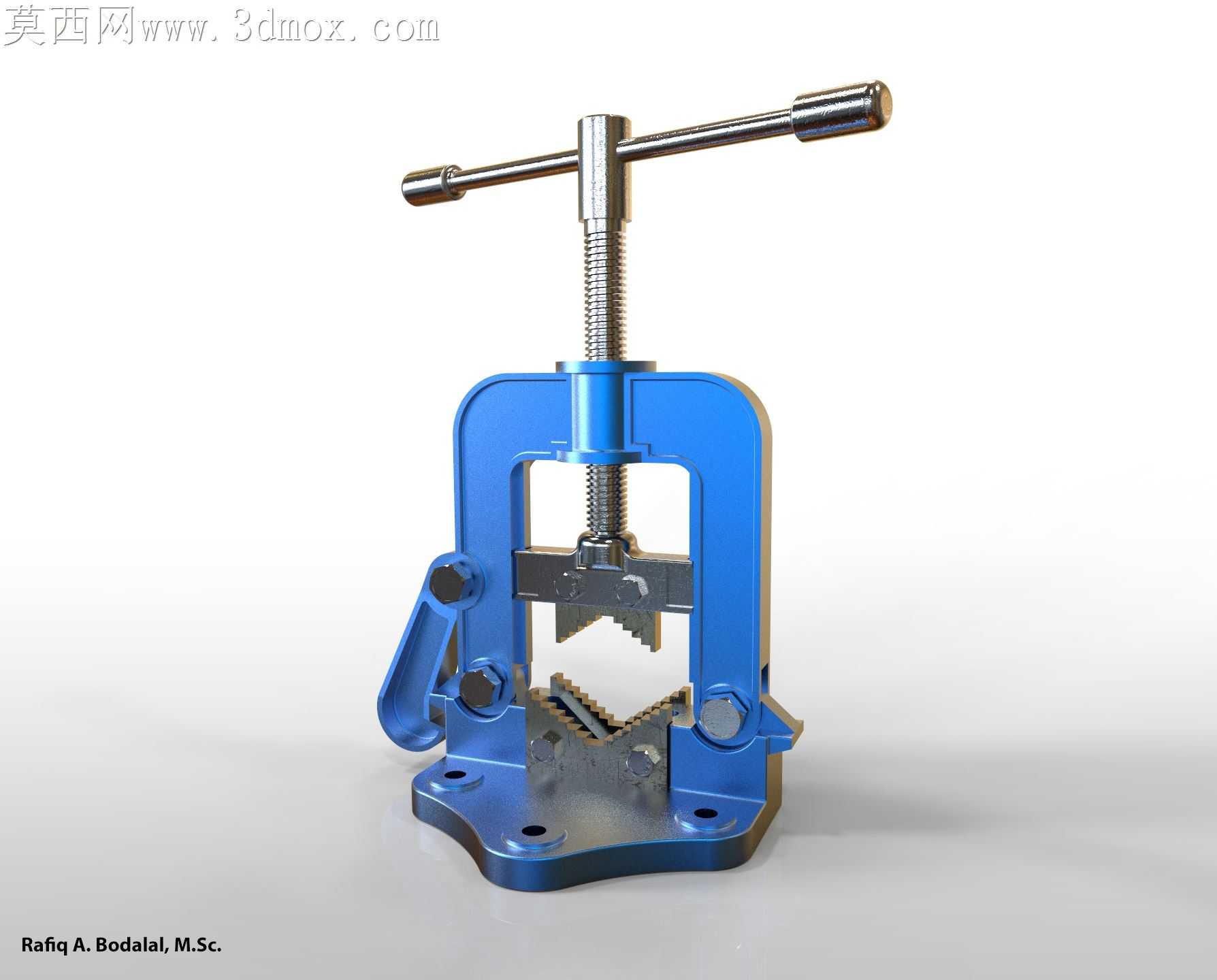

管路安装现场最常碰到的痛点，是薄壁铜管、镀锌管在夹持时容易被硬钳口咬出凹痕，后续套丝、焊接时出现密封不严的渗漏隐患，常规台虎钳的平钳口无法适配圆柱面管件，夹持力稍大就会把圆管夹变形，力小了又会在转动加工时打滑。这款管钳的结构设计刚好戳中这个现场矛盾，两个固定下钳口做了内凹圆弧贴合面，接触弧度匹配常见管径的外圆轮廓，夹持时的压应力能沿着圆弧面均匀分散，不会像平口钳那样把压力集中在两条接触棱上压伤管壁。上钳口的进给没有采用普通台钳的螺杆直推结构，而是把T型转动手柄的旋转运动通过梯形螺纹转化为竖直向下的直线压力，螺纹导程选的是大螺距规格，空行程进退速度快，碰到不同管径的管件时不用拧很多圈就能快速贴合管壁。

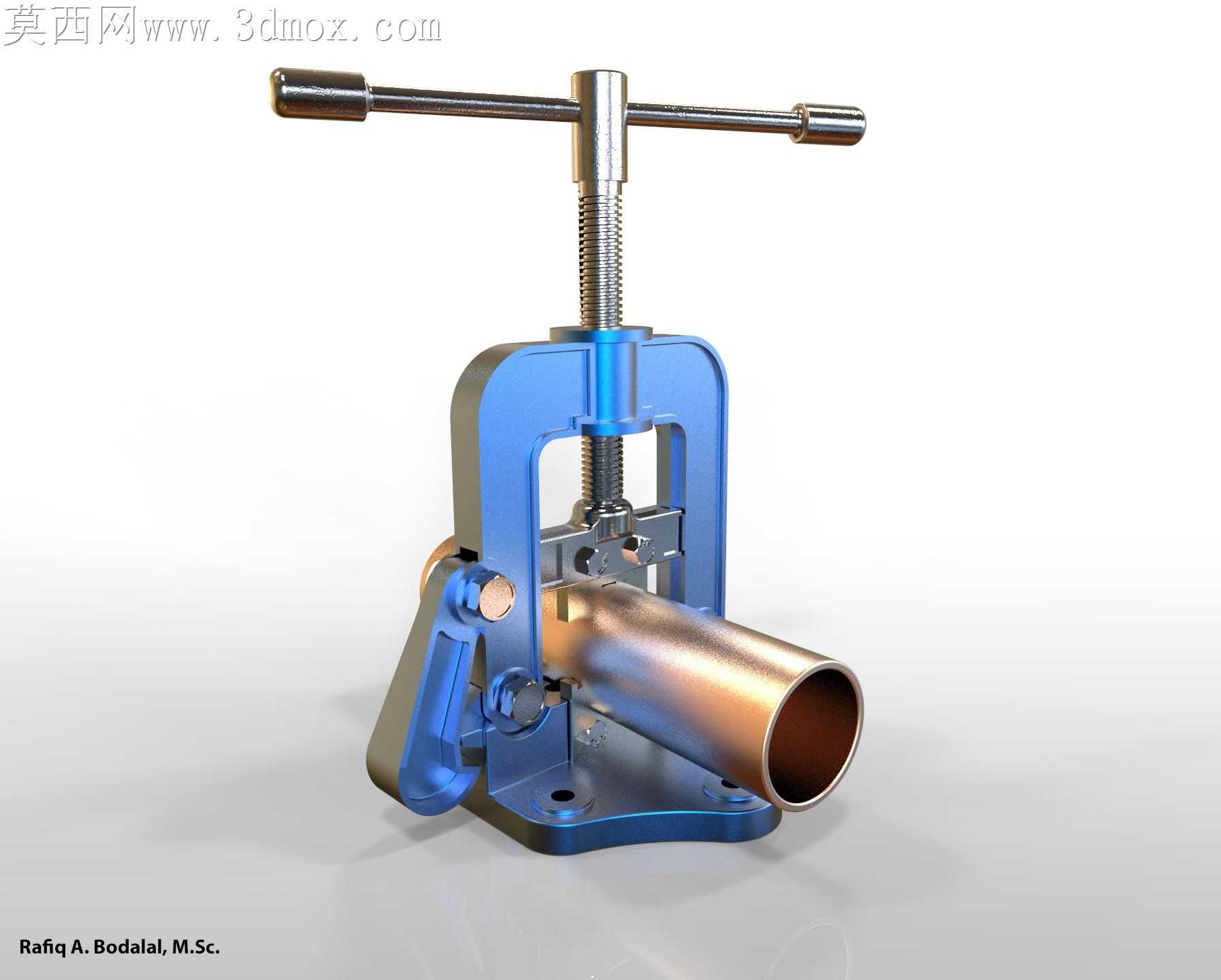

钳身主体用的是铸铁框架结构，底部预留了四个安装沉孔，可以直接固定在工作台或者移动支架上，侧边的快拆扳把搭配可调挂锁机构，能在螺杆进给到位后额外施加机械锁止力，就算加工时碰到管件受力反弹，钳口也不会突然松脱滑开。很多人容易忽略的细节是上钳口支架的铰接间隙，这里留了0.15mm的转动旷量，夹持不同直径的圆管时，上钳口能顺着管壁弧度自动微调贴合角度，不会出现只有钳口边缘接触的虚夹情况，最大90mm的管径容纳范围，覆盖了家装、普通工业管路里绝大多数常用管材的尺寸。

钳口的咬合齿做了钝化倒棱处理，不是尖锐的锯齿，咬入管壁的深度控制在0.1mm以内，既能提供足够的摩擦力防止管件转动，又不会在管壁表面留下过深的咬痕破坏管材防腐层。T型手柄的两端套了防滑金属套，施力转动的时候不会硌手，螺杆表面做了防锈镀层，在潮湿的管路安装现场也不容易锈死卡滞。侧边的锁止扳把做了偏心凸轮结构，扳动锁止的时候能产生额外的压紧力，比单纯靠螺杆锁紧的可靠性高很多，就算长时间夹持受力，螺纹也不会因为振动慢慢回松。

底部的安装基面做了铣平处理，固定在工作台上之后钳身不会歪斜，上下钳口的同轴度能保持在0.2mm以内，夹管后管材的轴线能保持水平，后续套丝、切割的时候不会因为管材倾斜出现加工偏斜。这种结构没有多余的复杂零件，所有受力部件都做了加厚处理，日常使用中就算偶尔超量程夹持稍大一点的管材，钳身也不会出现开裂变形，维护的时候只需要定期给梯形螺纹加注润滑脂，就能保持很长的使用寿命，完全适配管路安装、维修现场的粗用场景，不用像精密夹具那样小心呵护。
