四齿轮啮合式变速箱装配结构设计

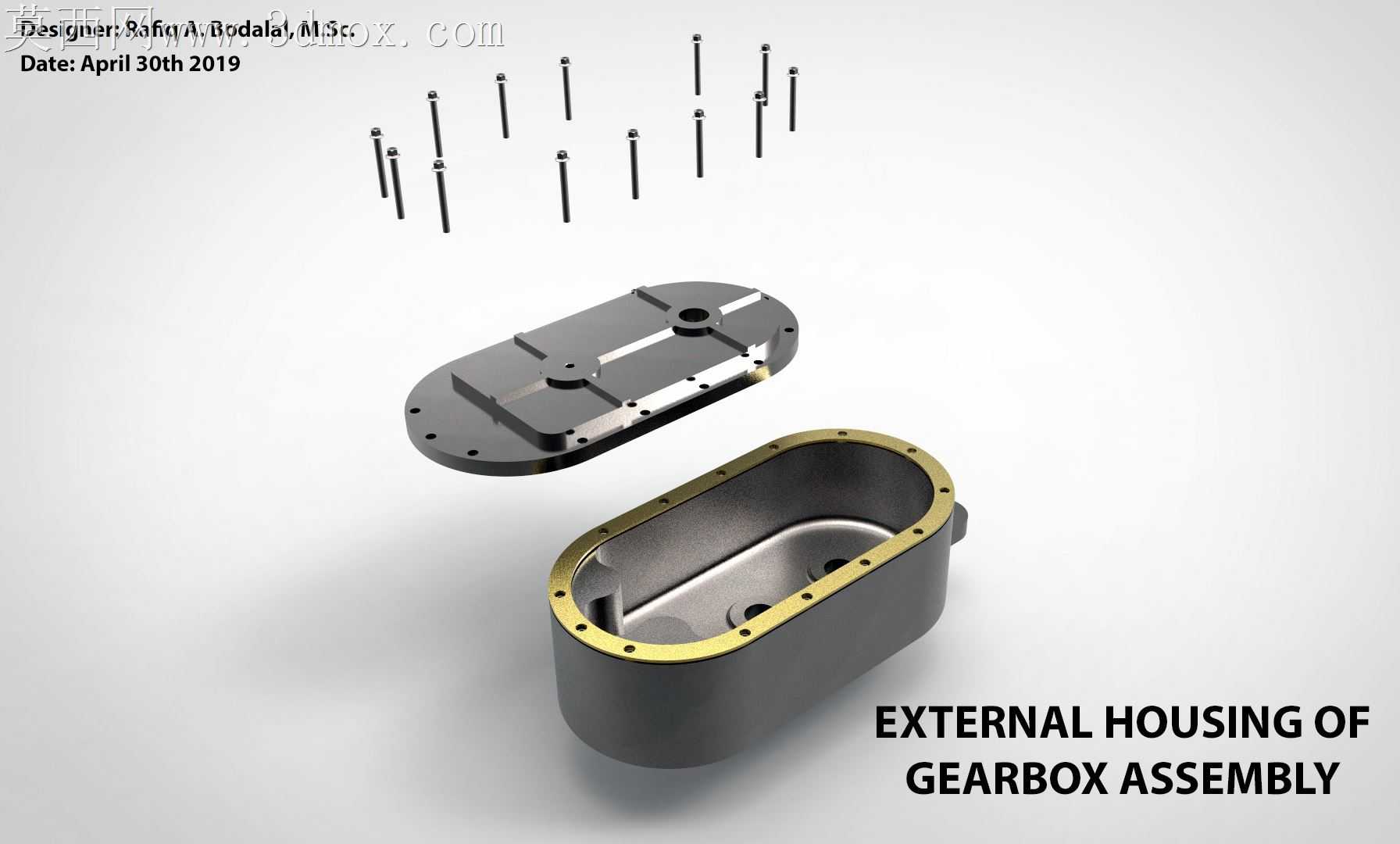

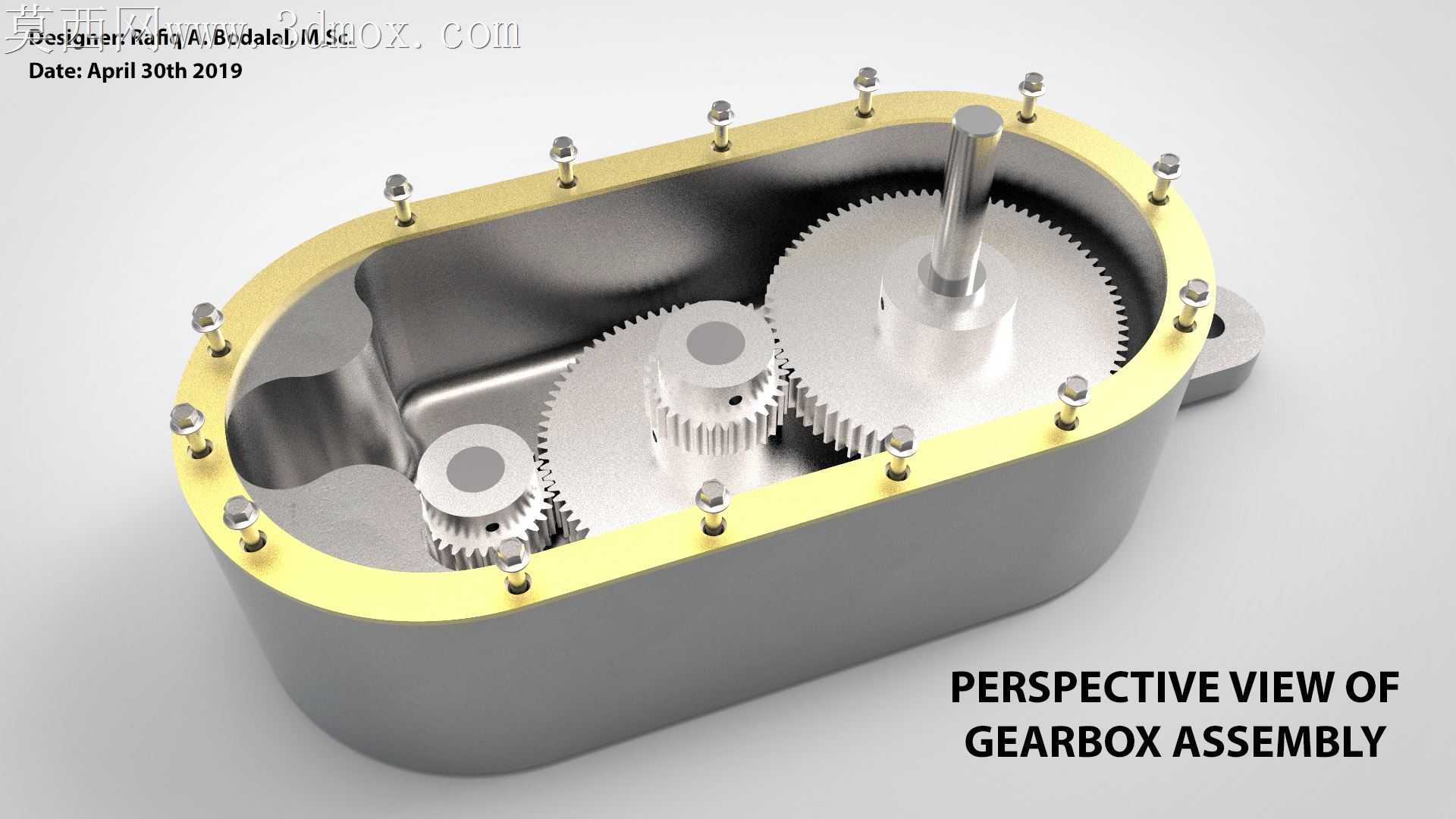

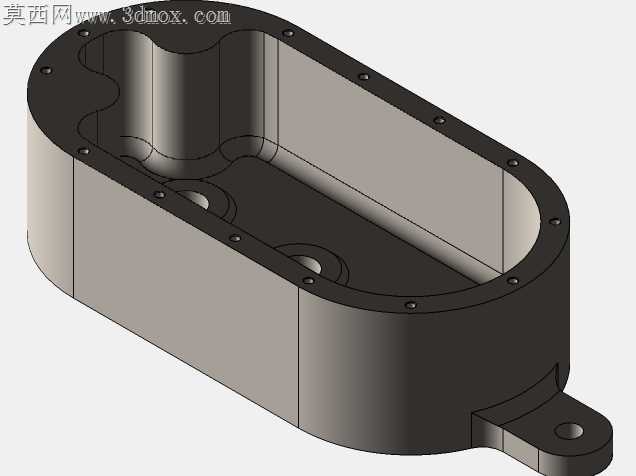

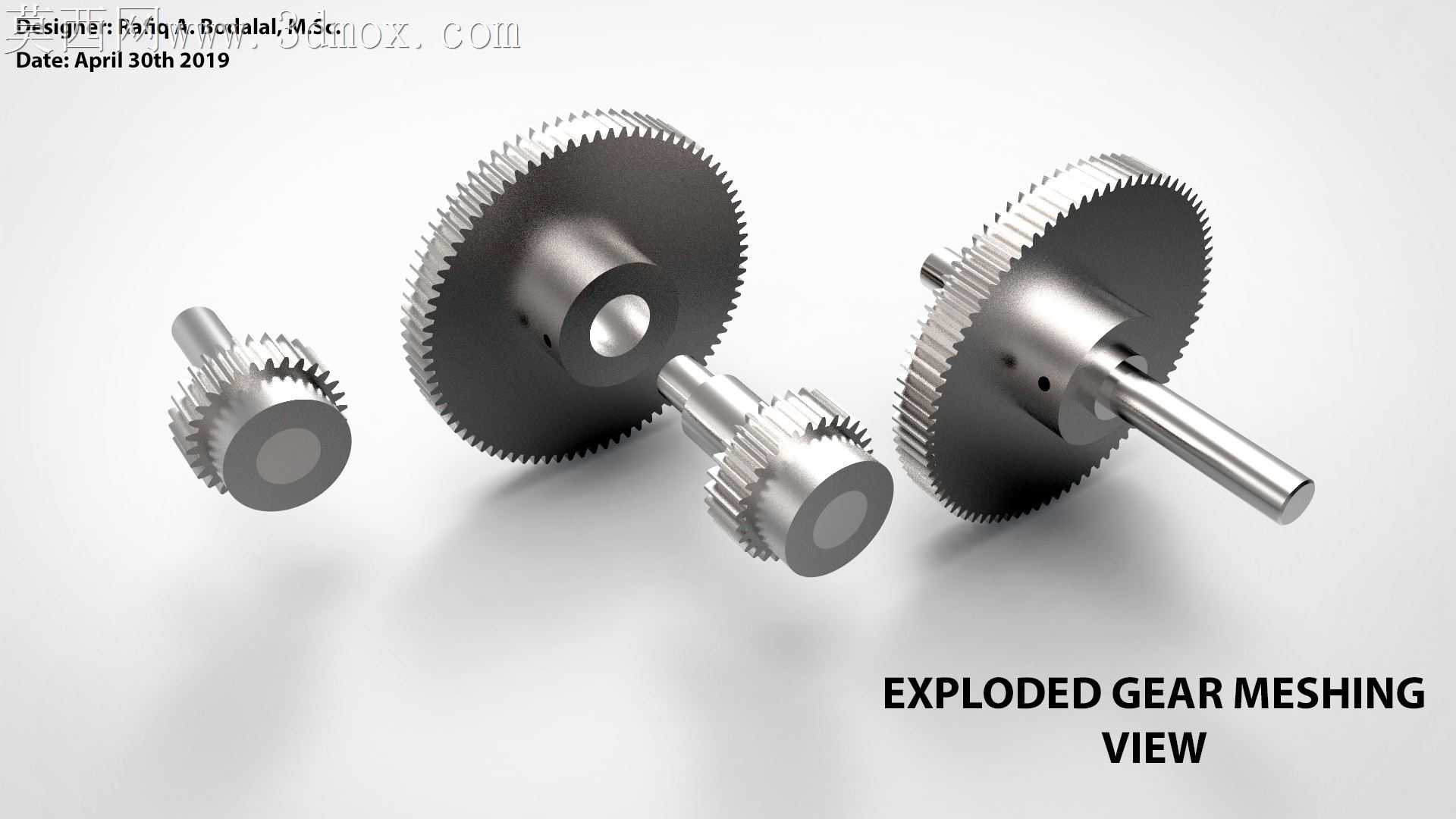

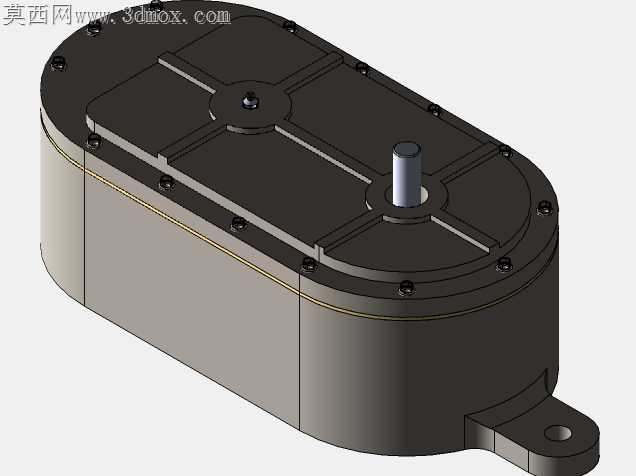

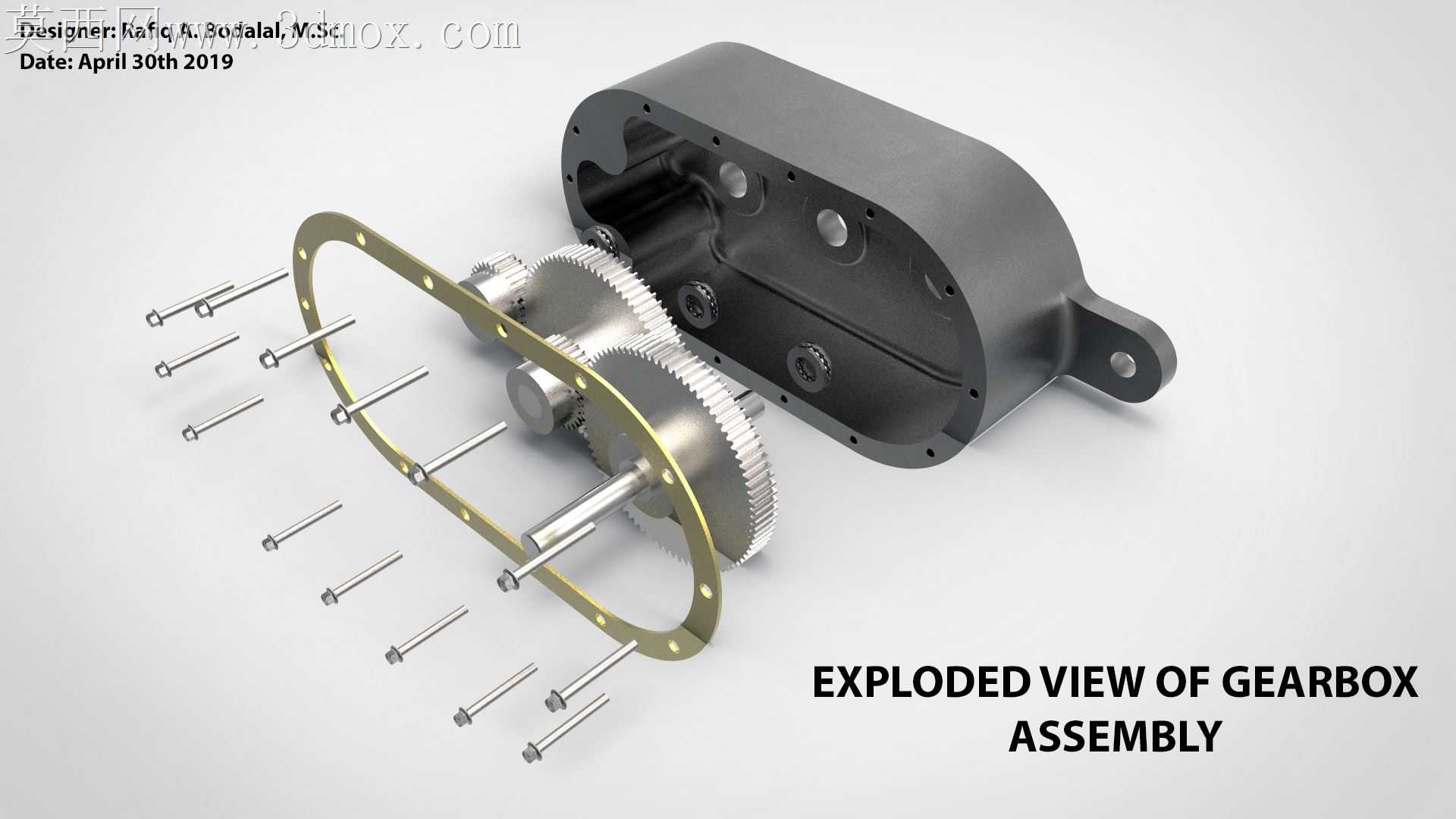

小批量试制这类四齿轮变速箱时，最容易被忽略的是箱体结合面的密封槽加工公差，不少初版样件会因为密封槽深度偏差0.1mm，就出现齿轮油渗漏的问题，连带污染啮合齿面加速磨损。这套结构里的小齿轮直齿设为30齿，从动齿轮80齿，模数取2.0，齿侧间隙预留了0.08-0.12mm的装配余量，既不会因为间隙过大产生传动冲击噪音，也不会因为热胀后出现齿面卡滞。箱体内腔的轴承座孔同轴度要求控制在0.02mm以内，两根传动轴的跨距设计刚好避开了齿轮啮合时的共振频率区间，实际台架测试时，转速拉到额定值的1.2倍也没有出现异常振动。连接箱体的螺栓排布沿着密封胶圈的承压路径均匀分布，每个螺栓孔周边都做了局部加厚凸台，避免锁紧时箱体边缘产生微变形压坏密封垫。拆解视图里能看到齿轮和轴的配合采用过渡配合加平键传扭，轴端的挡圈槽位置特意留了0.5mm的调整间隙，装配时可以通过调整垫片厚度来精准控制齿轮的啮合位置，不用反复修磨轴肩。箱体外壁的安装耳做了圆弧过渡，避免应力集中在长期受载时出现开裂，耳孔内预设了钢套嵌装位，直接压入耐磨钢套就能避免安装螺栓反复挤压磨损铝制箱体。齿轮啮合区对应的箱体内壁做了浅导油槽，运转时飞溅的齿轮油会顺着导油槽流回轴承位置，不用额外加装润滑油路就能保证轴承持续润滑，减少了多余的管路零件也降低了泄漏风险。实际装配时不用专用工装，按拆解顺序依次装入轴、齿轮、轴承，对齐定位销后对角锁紧螺栓即可，每个零件都有明确的装配定位基准，不会出现错装装反的问题，哪怕是实训场景下的新手操作，也能在短时间内完成整箱装配，装配完成后手动转动输入轴就能感受到顺滑的传动手感，没有卡滞或旷量过大的问题。
