双筒连接式机械传动铰接构件

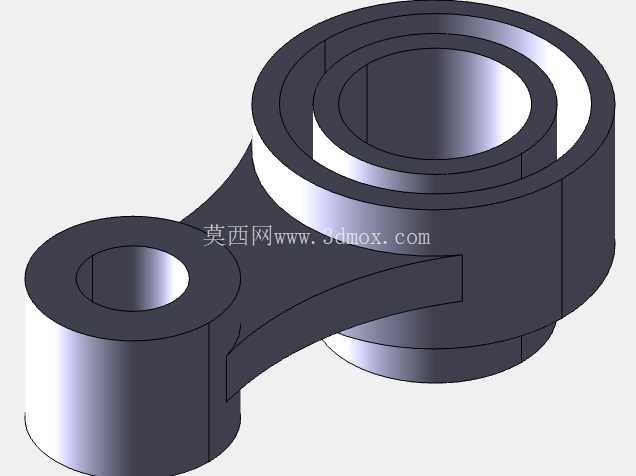

这类双筒铰接连接构件，在中小功率传动链路、轻工输送设备的摆动工位、小型内燃机配气机构的联动端都有广泛适配场景，核心作用是在两个存在固定轴间距、需要绕各自轴芯做定角度往复摆动的部件之间，传递稳定的扭转力矩，同时抵消装配过程中带来的微小同轴度误差，避免刚性连接在交变载荷下出现应力集中断裂的问题。从结构功能上看，构件两端的同轴筒状结构分别对应两个铰接安装位，大直径筒端适配直径更大的铰接销轴，通常作为固定铰接端连接设备的机架主体，承担主要的径向载荷与倾覆力矩，小直径筒端作为活动铰接端，连接做往复摆动的执行部件，比如摆臂、拨叉、气门联动杆等，中间的连接臂采用变截面过渡设计，从大筒端的厚壁结构平滑收窄到小筒端，既保证了载荷传递路径上的材料强度冗余，又尽可能减少了非必要的材料堆砌，降低构件自身的转动惯量，让摆动动作的响应速度更快，减少驱动端的动力损耗。

设计过程中首先要确定的是两个筒孔的中心距，这个尺寸直接决定了铰接摆动的行程范围，中心距偏差需要控制在IT7级公差范围内，偏差过大会导致安装后铰接转动卡滞，偏差过小则会出现装配间隙过大，摆动过程中产生冲击异响。两端筒孔的内径尺寸需要匹配对应规格的铰接销轴，孔内壁需要预留衬套安装的余量，实际工况中如果是无油润滑的使用场景，筒孔内会压入铜基石墨衬套，降低铰接转动的摩擦系数，减少长期运行后的磨损量；如果是油脂润滑的场景，筒壁上需要预留注油孔与油槽，保证润滑脂能够均匀覆盖销轴与孔壁的接触表面。筒壁的厚度设计需要结合实际承载的交变载荷大小计算，通常按照1.5倍的最大瞬时冲击载荷做强度校核，避免长期交变载荷下筒壁出现疲劳开裂，筒的端部需要做倒角处理，既方便衬套与销轴的装配导入，也能去除加工后的锐边，避免安装过程中划伤操作人员或密封件。

中间连接臂的截面采用圆弧过渡的工字形？不，是实心的变截面矩形结构，靠近大筒端的位置截面厚度更大，因为这个位置是整个构件弯矩最大的受力点，载荷从活动端传递到固定端的过程中，在大筒与连接臂的衔接位置应力集中系数最高，所以这里的过渡圆角半径不能小于连接臂厚度的0.3倍，避免直角过渡带来的应力集中问题。连接臂的侧面做了轻微的拔模斜度，方便铸造或锻造加工过程中的脱模，同时也能减少加工过程中的材料去除量。从安装边界来看，构件安装后两个筒孔的轴线平行度公差需要控制在0.02mm/100mm范围内，如果平行度超差，会导致销轴安装后出现别劲现象，转动阻力大幅提升，严重时会直接导致销轴弯曲变形。构件的整体外轮廓不能超出摆动行程范围内的设备安全间隙，尤其是连接臂的外侧边缘，在最大摆动角度下要和周边的机架、其他传动部件保留至少2mm的安全距离，避免运动过程中出现干涉碰撞。

实际选型应用时，需要先核算构件承载的最大扭矩、摆动频率、工作环境温度等参数，如果是在高粉尘、高湿度的工况下使用，构件表面需要做发黑或镀锌处理，提升防锈耐腐蚀能力；如果是在高速摆动的工况下，需要对构件做动平衡校正，减少高速摆动下的振动问题。建模过程中需要重点关注两个筒孔的同轴度、中心距尺寸、过渡圆角的连续性，这些细节直接决定了后续加工出来的零件是否能够顺利装配，以及实际运行中的使用寿命。很多新手在做这类铰接构件建模时，容易忽略过渡位置的圆角处理，直接用直角衔接，看起来建模速度快，但实际加工出来的零件在应力测试中很容易在直角位置出现断裂，还有的会把两个筒的长度做的不一致，导致安装后销轴的锁紧螺母无法完全贴合，出现轴向窜动的问题。另外筒孔的端面需要保证和孔轴线的垂直度，否则衬套压入后会出现偏斜，导致销轴转动时单侧磨损严重，大幅缩短构件的维护周期。这类构件虽然看起来结构简单，但作为传动链路中的关键受力部件，每一个尺寸公差、形位公差的设计都直接影响整套设备的运行稳定性，容不得半点马虎。
