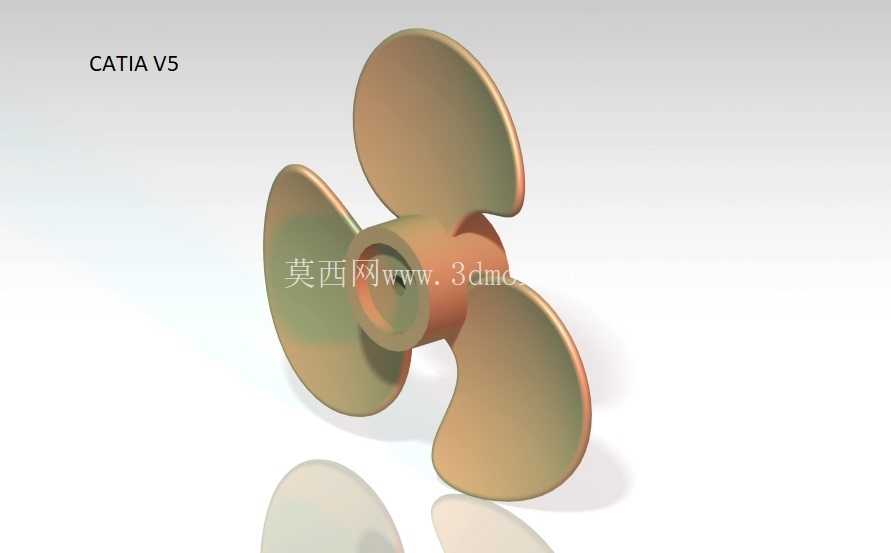

三叶曲面螺旋桨式风扇结构设计

　　这款三叶曲面结构的风扇，核心应用场景覆盖小型流体输送、低压通风散热、小型船舶辅助推进、工业设备局部风冷等多个工程领域，区别于常规轴流风扇的直板叶片设计，其叶片采用变曲率扭曲曲面构型，在低转速工况下能获得更高的流体推动效率，同时降低叶片边缘的紊流噪声，适配对运行平稳性有一定要求的安装场景。从结构设计逻辑来看，整个部件以中心轮毂为安装基准，轮毂中心设置贯通的轴孔，孔壁预留键槽定位结构，可直接与标准直径的动力输出轴配合，装配时通过轴端锁紧件即可完成轴向固定，无需额外设计复杂的连接转接件，能有效缩减装配环节的零件数量，降低后期维护的拆装难度。

　　轮毂与三片叶片采用一体化构型设计，衔接位置做了大圆角过渡处理，避免应力集中导致的叶片根部疲劳断裂，这一设计细节在长期交变载荷运行的工况下尤为重要，很多同类型风扇故障都出现在叶片与轮毂的衔接位置，大圆角过渡能分散流体冲击与旋转离心力带来的复合应力，提升部件的整体使用寿命。叶片的外形设计遵循流体力学的做功逻辑，从根部到叶尖的弦长逐步收窄，扭转角从根部到叶尖呈线性递减，保证不同半径位置的叶片截面在旋转时都能保持合理的攻角，避免叶尖位置出现气流分离导致的效率损失，叶片的边缘做了钝边处理，而非尖锐切削边，一方面能降低加工过程中的成型难度，另一方面也能减少运行过程中边缘剐蹭带来的安全隐患，适配开式安装的使用场景。

　　从安装边界尺寸来看，三片叶片旋转形成的外圆直径控制在常规小型动力单元的适配范围内，轮毂的轴向长度较短，安装后不会占用过多的轴向空间，可直接嵌入到狭窄的设备风道内部，也可外置于设备端盖外侧作为散热部件使用，安装时仅需保证动力轴的同轴度误差在允许范围内，即可避免运行过程中出现动平衡超差导致的振动问题。在实际选型适配过程中，这类三叶风扇可根据使用场景调整叶片的曲面参数，如果用于通风散热场景，可适当增大叶片的攻角来提升风量输出；如果用于水下推进场景，可适当加厚叶片截面来提升结构强度，抵御水流冲击带来的载荷。

　　设计过程中需要重点关注动平衡校准，三片叶片的质量差需要控制在极小的公差范围内，否则高速旋转时会产生径向振动，不仅会产生额外的运行噪声，还会对连接的动力单元轴承造成额外的径向载荷，缩短动力部件的使用寿命。另外叶片的曲面曲率过渡需要保证顺滑，不能出现局部的凹凸折面，否则流体经过时会产生局部涡流，既会降低做功效率，也会产生额外的紊流噪声。从结构强度校核的角度来看，叶片根部需要承受旋转带来的离心力与流体冲击的弯曲应力，设计时需要根据额定转速计算最大载荷下的应力分布，保证根部的截面厚度满足强度要求，避免高转速下出现叶片断裂飞出的安全事故。轮毂的轴孔与动力轴的配合公差选择也需要结合实际工况，若为长期固定运行的场景，可选择稍紧的过渡配合保证连接可靠性；若为需要经常拆装维护的场景，可选择间隙配合加定位销的结构，兼顾拆装便捷性与传动可靠性。这类曲面叶片的加工如果采用铸造工艺，需要在模具设计时预留足够的拔模斜度，同时保证曲面的成型精度，避免铸造后出现叶片厚度不均的问题，影响整体动平衡；如果采用机加工工艺，则需要通过多轴联动加工来保证曲面的顺滑度，加工完成后需要对叶片表面做打磨处理，降低表面粗糙度，减少流体流动时的摩擦阻力。
