梅花头手拧调节星钮紧固连接件

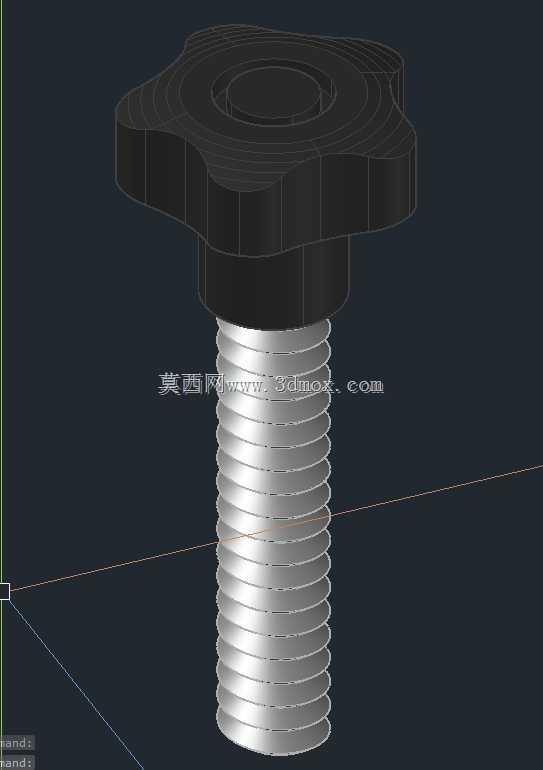

　　这款星钮属于手拧式紧固调节类五金连接件，在各类通讯设备、小型电子装置、工装夹具、检测治具的日常装配与调试场景中应用十分广泛，无需借助螺丝刀、扳手等额外工具，操作人员直接用手旋拧即可完成锁紧、松脱、位置调节的操作，能大幅提升设备调试、拆装维护的作业效率，尤其适合需要频繁调整部件位置、经常开合检修的工位场景。从结构设计来看，这款星钮分为头部与螺杆两个核心功能段，头部采用梅花状多瓣式外轮廓设计，每一处凸瓣都做了圆弧过渡处理，没有尖锐棱角，既能够增加旋拧时手指与头部的接触摩擦力，避免施力过程中出现打滑问题，又能防止操作时划伤手部，适配不同手掌大小的操作人员施力，即便是戴薄款劳保手套作业也能稳定传递扭矩。头部与螺杆衔接的位置做了加厚轴肩设计，

　　旋紧时轴肩端面可以均匀压合被连接件的表面，不会因为局部压强过大刮伤工件漆面或者塑料壳体，同时轴肩的存在也能控制旋入深度，避免螺杆过度旋入损伤设备内部的脆弱元器件。螺杆段采用标准公制三角螺纹设计，牙型角规整，螺纹小径与大径的公差控制在通用紧固件的标准公差范围内，能和同规格的预制螺纹孔、配套螺母顺畅配合，螺杆末端做了小角度倒角处理，对准螺纹孔时无需反复调整角度，可快速导入螺孔，减少装配对位的辅助时间。在安装边界方面，这款星钮的头部外径大于螺杆公称直径三倍以上，设计选型时需要预留足够的手部操作空间，安装位置周边不能有高出安装面的凸起结构，否则会卡住星钮头部导致无法完整旋拧；螺杆的有效旋合长度需要根据被连接件的总叠厚确定，

　　要保证螺纹旋入后至少有3到5个完整牙型参与啮合，避免因啮合牙数不足导致锁紧失效，同时要控制旋入深度，不能让螺杆末端触碰设备内部的线路板、运动部件或者密封结构。设计建模过程中，头部的梅花轮廓采用参数化草图绘制，每个凸瓣的弧度、宽度保持一致，保证旋拧时各个方向的受力均匀，不会出现某一侧应力集中导致头部开裂的问题；头部顶面做了微凹的平面设计，既可以减少注塑或者机加工过程中的表面缩痕，也能预留位置粘贴标识、刻度，方便做调节档位的标记。螺杆部分的螺纹采用螺旋扫描特征生成，牙顶与牙底都做了微小的圆角处理，既可以减少螺纹旋合时的摩擦阻力，也能避免螺纹牙尖磕碰产生毛刺，影响装配顺畅度。在实际应用中，这类星钮常被用在通讯设备的机箱盖板快拆、

　　测试治具的档位调节、小型电子产品的外壳固定、办公设备的部件位置锁定等场景，相比需要工具操作的普通螺丝，它的无工具操作特性能够减少现场工具的配置需求，也能避免工具操作时打滑损伤设备外观，在需要频繁拆装调试的生产、运维环节，能有效降低作业人员的操作强度，减少辅助作业的耗时。建模时还需要注意头部与螺杆的同轴度公差，两者的轴线偏移量需要控制在0.1mm以内，否则旋紧过程中会出现偏心，导致压合面受力不均，长期使用会出现被连接件松动、螺纹磨损加快的问题；头部的表面做了哑光防滑纹理处理，建模时可以通过表面微特征实现防滑效果，不需要额外增加包覆层，保证整体结构的一体性，提升部件的耐用度，适配不同温湿度的作业环境，不会因为环境变化出现表层脱落、锈蚀的问题。
