剖分式法兰轴承座支撑结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:220654
  • 剖分式法兰轴承座支撑结构设计
  • 剖分式法兰轴承座支撑结构设计

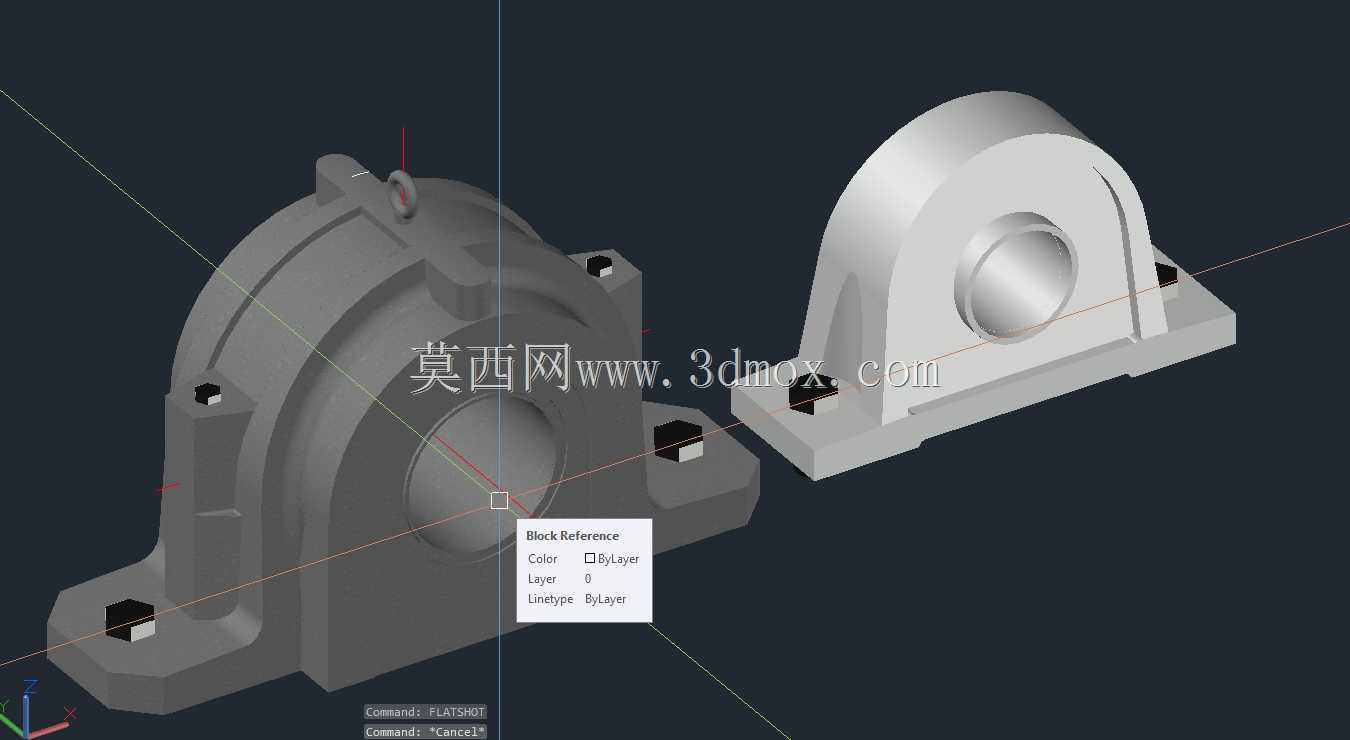

在带式输送机、搅拌设备、中小型风机以及各类长轴传动布局中,法兰轴承座是把旋转轴稳定约束在既定轴线位置的关键支撑件。图中这套结构采用对开剖分设计,底座与上盖通过止口定位并由螺栓锁紧,既保留了整体式座体的刚性,又解决了整轴穿装、后期维护和轴承更换困难的问题。对于需要在机架侧壁或端部固定的工况,法兰面能够直接贴合安装板,依靠周边螺栓把载荷传递到主机框架,减少额外支架带来的累积误差。

从实际承载角度看,座体中部的拱形内腔用于容纳调心滚子轴承或深沟球轴承组件,两侧加厚壁板围绕轴承外圈形成连续支撑,可同时承受径向载荷和一定的轴向载荷。底座延伸出的安装脚设置了沉孔或螺栓过孔,便于从上方或下方锁紧;在重载或冲击较大的场合,安装面还需要与机架配作定位销,以防止长期运行后出现滑移。上部的吊环或起螺孔则方便车间装配时翻转、吊运,避免直接敲击轴承配合面。

设计这类支撑结构时,首先要明确轴径、轴承外圈宽度以及预期载荷方向。内腔直径与轴承外圈采用过渡配合,既不能过松造成外圈跑圈,也不能过紧导致装配应力集中。剖分面应避开主承载区,止口深度和配合公差要保证上下盖合模后同轴度;若同轴度偏差过大,轴承滚动体将受额外偏载,温升高、寿命短。底座螺栓孔的位置需结合主机梁宽、法兰厚度和扳手空间确定,边缘到孔中心的距离应满足最小壁厚要求,防止拧紧时开裂。

外形尺寸方面,座体总高由轴承外径、油隙空间和底脚厚度共同决定,法兰外圆则要覆盖安装螺栓分布圆并留出足够压紧面积。轴向长度不能只看轴承宽度,还要计入密封件、端盖和轴肩位置;若现场轴端距离墙板较近,应优先选择窄型结构。安装边界上需校核螺栓头与相邻筋板、带轮或联轴器的间隙,尤其在多轴并排布置时,要保证拆装工具能够直线进入。

建模过程中,对分模面、安装脚和螺栓孔采用对称布局,可减少加工工装种类;铸造圆角和拔模斜度需要在三维阶段一并体现,避免后续工艺反复修改。筋板从轴承腔向底脚过渡,能够在不显著增加重量的前提下提高抗弯刚度。油槽、油嘴位置应朝向便于维护的一侧,注油路径不能被加强筋阻断。整体来看,这类法兰轴承座的价值不在于外形复杂,而在于通过合理的壁厚、剖分定位和安装边界控制,让轴系在长期运转中保持稳定,降低振动、噪声和非正常磨损。
