SEW斜齿轮蜗轮减速电机结构建模

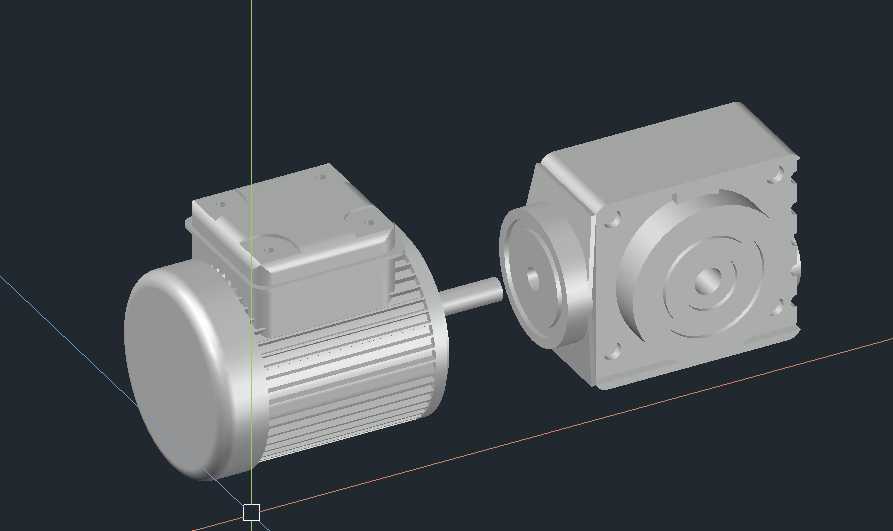

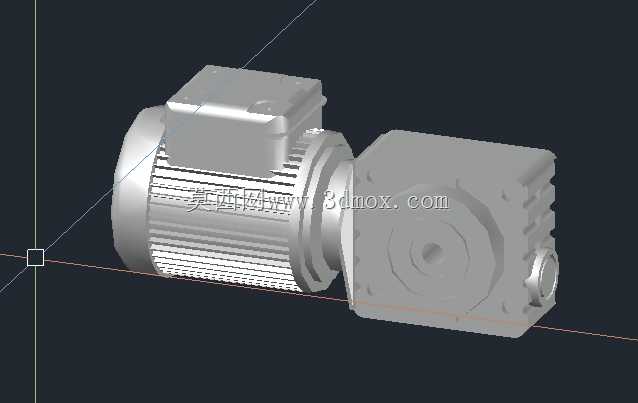

这款传动单元的建模过程中，首先要兼顾实际产线安装的适配性，不少轻工缝制设备、包装输送线的动力段都需要这类紧凑结构的减速电机，毕竟产线预留的动力舱空间往往有限，既要保证输出扭矩满足负载拖动需求，又不能让动力单元过度挤占执行机构的安装位置。从结构拆分来看，电机部分采用的是标准三相异步电机的壳体造型，散热筋的排布完全参照实物的散热需求设计，轴向的筋条高度、间距都和实物保持一致，既保证壳体建模的曲面连续性，也还原了实际产品的散热结构特征，避免建模时为了简化随意删减散热结构导致和实物偏差过大。和电机直连的减速箱部分采用的是斜齿轮搭配蜗轮的传动结构，这种结构的优势在于可以在较小的体积下实现大传动比，同时输出轴的方向和电机轴向呈垂直布置，刚好适配很多需要横向输出动力的设备安装场景，不用额外加装传动换向构件，减少整机的传动链长度，降低动力传输过程中的损耗。建模时需要特别注意安装边界的把控：电机端的接线盒位置、尺寸要和实际安装的走线空间匹配，不能出现接线盒和设备机架干涉的情况；减速箱输出轴的轴径、键槽尺寸、安装法兰的孔位分布都严格按照实物安装尺寸还原，方便设计人员直接将该模型导入装配体中做干涉检查，不用反复核对安装尺寸调整模型。实际应用中这类减速电机常被用在缝制设备的主轴驱动、小型输送线的辊筒驱动、自动化专机的工位进给驱动场景，不同场景下对输出转速、扭矩的需求不同，建模时保留了传动结构的装配层级，方便设计人员根据实际选型需求调整传动比参数，快速适配不同的负载工况。整个模型的装配关系完全按照实物的装配逻辑搭建，电机轴和减速箱输入段的配合、蜗轮蜗杆的啮合间隙、输出轴的轴承安装位都做了准确的还原，没有出现配合错位、结构穿模的问题，导入三维装配环境后可以直接做运动仿真，验证传动过程中是否存在结构干涉，也能帮助刚接触传动选型的设计人员直观理解这类减速电机的内部结构逻辑，不用拆解实物就能清晰掌握各部件的装配关系。在外形处理上，减速箱壳体的安装固定孔位、吊环安装位、油标位置都做了细节还原，这些细节往往是很多简化建模容易忽略的部分，但在实际设备安装时，这些结构直接影响整机的装配效率，比如吊环位的缺失会导致设备组装时动力单元的吊装对位困难，油标位置的偏差会导致后续设备维护时无法准确观察减速箱内的润滑油液位。
