离合器承压传动构件结构设计

　　该构件作为离合器总成内的核心承压传力部件，主要应用于手动挡乘用车辆、轻型工程机械设备的干式离合器总成中，直接布置在离合器压盘与膜片弹簧之间的动力传递路径上，承担离合动作过程中的压力均匀传导、摩擦片压紧力输出的核心作用。在实际工况下，当驾驶员踩下离合踏板时，膜片弹簧的杠杆动作会将分离推力传导至该构件，通过构件的弧形翼板结构将轴向推力均匀分散到压盘的整个环形接触面，避免局部压力过大导致摩擦片偏磨、烧蚀；当离合器处于结合状态时，该构件随离合器总成同步高速旋转，将发动机输出的扭矩通过法兰面的连接螺栓稳定传递至压盘，保证动力传输过程无打滑、无旷量。

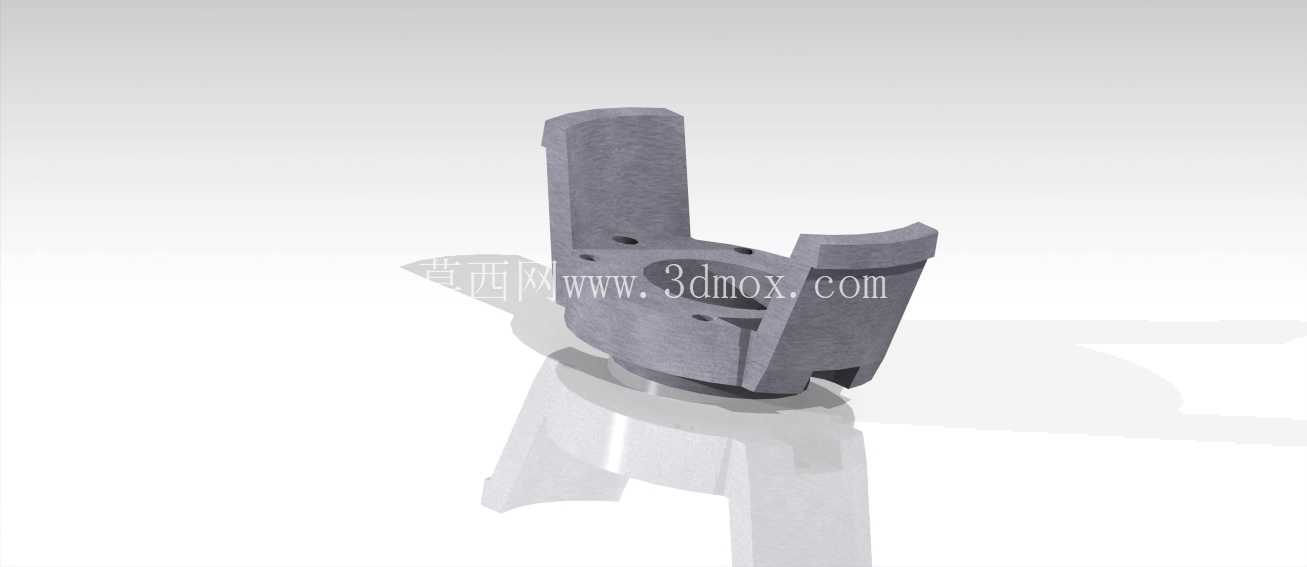

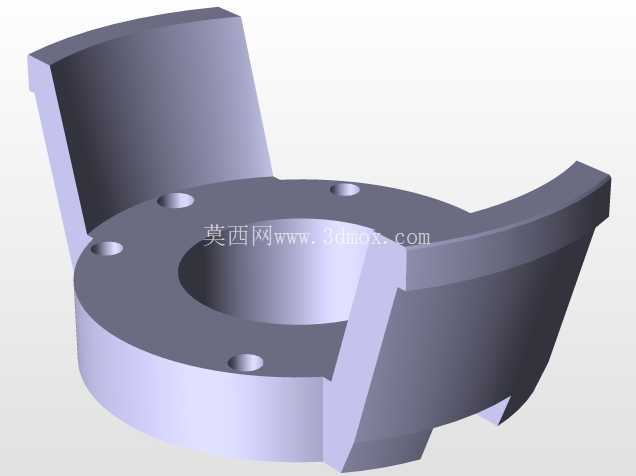

　　从结构设计逻辑来看，底部环形法兰作为整个构件的安装基准，中心通孔直径与变速器输入轴的轴径预留0.2-0.3mm的配合间隙，既保证装配时输入轴可以顺利穿过，又避免间隙过大导致旋转过程中出现径向跳动；法兰端面上均匀分布的四个沉头螺栓孔，孔位公差控制在±0.05mm范围内，安装时通过内六角螺栓将构件与膜片弹簧的支撑盘刚性连接，沉头结构可以保证螺栓端面不超出法兰平面，避免旋转过程中与周边部件发生运动干涉。

　　法兰向上延伸的两块对称弧形翼板，翼板的弧形曲面完全匹配压盘背面的接触轮廓，曲面的粗糙度要求达到Ra1.6，保证压力传导过程中接触面贴合率不低于90%，不会出现局部应力集中；翼板的厚度经过反复校核，在承受最大1200N的离合分离推力时，翼板根部的最大弯曲应力控制在材料屈服强度的60%以内，既满足强度要求，又尽可能降低构件自身重量，减少离合器总成的旋转惯量，降低换挡过程的动力冲击。

　　在安装边界方面，该构件的最大外圆直径与压盘外径保持1.5mm的安全间隙，轴向总高度控制在离合器盖总成的内部空腔尺寸范围内，装配完成后翼板顶端与离合器盖内壁预留2mm的轴向间隙，保证离合动作全程构件不会与壳体发生剐蹭；构件的整体动平衡等级要求达到G6.3，在高速旋转（最高适配发动机转速6000rpm）工况下不会产生异常振动，避免影响离合器的结合平顺性。设计过程中针对铸造工艺的脱模角度做了针对性优化，所有垂直于分型面的侧壁都预留了1.5°的脱模斜度，翼板与法兰连接的根部做了R3的圆角过渡，既避免铸造过程中出现应力开裂，也能减少机加工工序的余量，提升毛坯的成品率；构件的材质选用球墨铸铁QT450-10，兼顾强度与减震性能，能够吸收离合结合过程中的冲击载荷，延长整套离合器的使用寿命。在实际台架测试验证阶段，该结构经过100万次离合循环耐久测试后，翼板的形位公差变化量不超过0.03mm，接触面无明显磨损、无塑性变形，完全满足商用车及乘用车离合器的工况使用要求；针对不同扭矩等级的离合器适配场景，只需要调整翼板的厚度与法兰的螺栓孔分布圆直径，即可快速衍生出适配不同排量发动机的系列化构件，大幅降低同系列产品的开发周期与模具成本。
