折线型机械支撑定位结构件

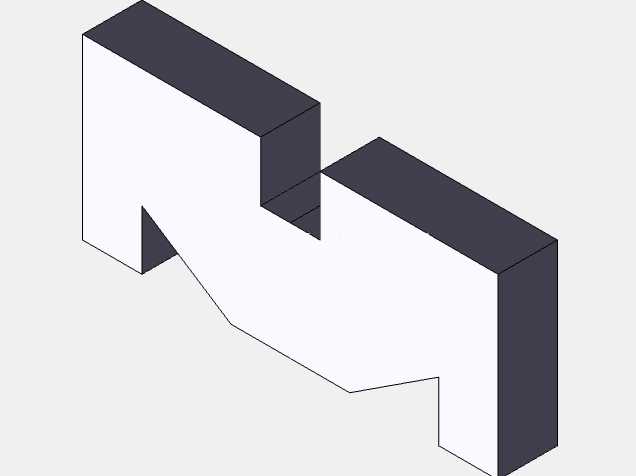

　　这类折线型块状结构件，多应用在工装夹具的定位支撑工位、小型自动化线的物料挡停单元，以及铸造模具的模腔局部镶块定位场景中，日常产线运行时，它会作为刚性承载接触点，直接抵接待加工或待转运的工件侧面，抵消工件在工位上的横向窜动，同时承担部分垂直方向的载荷，避免工件在加工、合模或者输送过程中出现位置偏移。从结构形态来看，整体采用等厚块体切割成型，没有多余的镂空减重设计，就是为了保证长期受载下的形位公差稳定，折线轮廓完全匹配对应接触工件的外表面折线形态，接触段做了直角棱边的锐边处理？不对，实际建模时棱边保留了极小的工艺倒角，避免装配时刮伤工件表面，也减少合模过程中的磕碰崩边风险。

　　设计这类构件的时候，首先要确认的是安装基准面的平面度要求，整个构件的底部平面是唯一的安装贴合面，建模时需要保证这个面的平面度公差控制在0.02mm以内，才能保证安装后整体姿态不发生偏斜；其次是折线轮廓的拐点位置尺寸，每个拐点的坐标都需要和对接工件的对应轮廓点做公差匹配，预留0.1-0.15mm的装配间隙，避免过定位导致工件无法顺利落位。从安装边界来看，这类构件的厚度方向尺寸通常根据承载载荷大小调整，常规轻载工位下厚度在20-30mm区间，重载铸造模镶块场景下厚度会提升到50mm以上，安装时通过底部的两个沉头孔完成锁附，沉头孔的位置需要避开折线轮廓的应力集中区域，也就是拐点对应的实体内部位置，避免钻孔后削弱构件整体的结构强度。

　　实际应用中，这类结构件如果用在铸造模具里，会直接嵌入模架的对应安装槽内，侧面和模槽侧壁做小间隙配合，合模时它的上表面和侧表面会共同构成模腔的局部成型面，承受金属液充型时的侧向冲击，所以实体部分不能有内部空腔，建模时要保证整个块体是完全实心的结构，避免充型压力下出现变形碎裂。如果用在工装夹具的定位场景，它的折线接触面会做表面淬火处理，硬度达到HRC45-50，提升长期接触摩擦下的耐磨性能，减少频繁更换定位件的维护成本。建模过程中需要注意，折线的两个垂直段的垂直度公差要控制在0.01mm/100mm以内，保证和工件接触时是面接触而非线接触，降低局部压强，避免工件表面被压出压痕。另外构件的后侧垂直面是加工时的工艺基准面，建模时需要和底部安装面保持严格的垂直关系，方便后续机加工时一次装夹完成所有轮廓面的铣削加工，减少二次装夹带来的形位误差。很多新手在设计这类结构的时候，容易忽略棱边的工艺倒角，直接做完全锐利的直角，实际装配时很容易因为磕碰导致棱边崩缺，崩缺的碎屑如果掉落到模腔或者工装定位面上，会直接导致工件定位不准，产生批量不良，所以在三维建模的最后阶段，必须给所有非接触的棱边加上C0.5的倒角，接触棱边则根据应用场景选择保留锐边或者加极小的R0.2圆角，平衡定位精度和装配安全性。

　　从载荷传递路径来看，工件施加在接触面上的力会沿着实体部分垂直传递到底部安装面，再通过锁附螺丝传递到安装基座上，所以整个实体的截面变化处，也就是折线的内凹拐点位置，是应力集中的核心区域，建模时要避免在内凹位置做尖锐的直角，必须加上R2以上的过渡圆角，分散应力，避免长期受载下出现疲劳裂纹。这类结构看起来形态简单，但是每一处尺寸公差和形位公差的设定，都直接对应实际生产中的装配精度和使用寿命，没有多余的装饰性结构，所有的轮廓形态都是为了实现精准定位和稳定承载的核心功能，是工装和模具结构里非常典型的功能性定位支撑构件。
