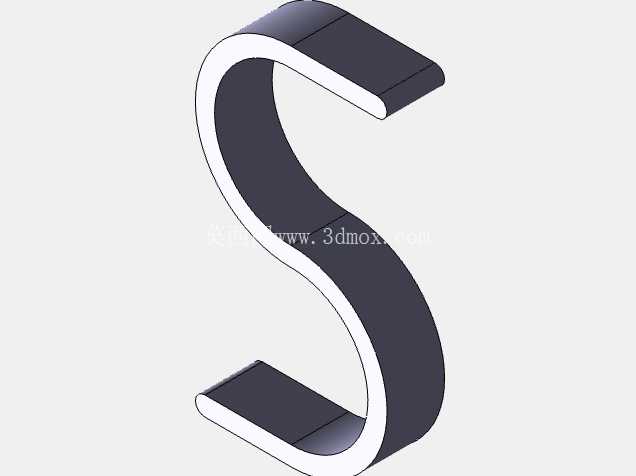

S形等截面弯扭结构件三维数模

该S形弯扭等截面构件，在工业场景中可作为标识类承载骨架、装饰性结构连接件使用，也可作为弯扭类构件的工艺验证样件，适配小批量铸造成型的生产验证需求。从结构设计逻辑来看，整个构件沿S形空间曲线完成扫掠成型，全程保持截面形状、尺寸的一致性，截面为带圆角的矩形结构，边缘做了等半径倒圆处理，避免应力集中的同时，也适配铸造工艺的拔模、圆角过渡要求，减少后续打磨工序的工作量。

在实际应用场景中，这类等截面弯扭构件常出现在工业设备的外观装饰支撑、非标设备的异形导向轨道、文创类工业产品的主体框架上，当作为铸造样件使用时，可用于验证弯扭类铸件的充型流程、冷却变形量，帮助工艺人员调整浇口位置、排气槽布局，规避弯扭段出现冷隔、浇不足、缩松等铸造缺陷。设计过程中，首先确定S形路径的两个圆弧段曲率，两段反向圆弧在中间位置平滑相切，不存在拐点突变，保证扫掠过程中截面不会出现扭曲畸变，全程截面与路径法线方向保持垂直，确保壁厚均匀，不会出现局部过厚导致的铸造缩孔，也不会出现局部过薄导致的充型困难。

从安装边界来看，构件两端为平直的截面端面，端面与相邻段的路径保持垂直，可直接作为安装贴合面，两端可根据实际装配需求加工螺纹孔或者焊接坡口，不需要额外做角度修配；整个构件的截面宽度、厚度尺寸统一，在做装配干涉检查时，只需要沿路径做等距偏移即可快速判断周边空间是否满足安装要求，不需要逐段测量截面尺寸。作为结构连接件使用时，等截面的设计让构件的抗弯、抗扭性能沿路径保持一致，不会出现局部刚度突变的问题，在承受沿路径法向的载荷时，应力分布更均匀，不会在截面变化位置出现应力集中导致的断裂失效。

在铸造工艺适配性上，均匀的壁厚让整个构件的冷却速度趋于一致，可减少弯扭段因冷却速度差导致的翘曲变形，设计时预留的铸造拔模斜度沿截面周向均匀分布，不会出现局部倒扣，方便模具开模取件；两端的平直段可直接作为工艺装夹位置，在后续机加工端面、钻孔工序中，不需要制作专用的异形夹具，直接用平口钳夹持平直段即可完成定位装夹，降低加工辅助成本。这类构件在做三维建模时，重点在于空间路径的平滑过渡控制，要保证两段圆弧的相切精度，避免出现G0连续的硬拐点，否则扫掠出来的曲面会出现棱边，既影响外观，也会在后续铸造时导致应力集中，甚至在模具分型时出现卡模问题。另外，截面的圆角半径要匹配铸造工艺的最小圆角要求，不能出现锐角棱边，防止浇注时铁水冲刷锐角位置导致粘砂，也避免后续使用过程中锐角位置磕碰掉块。

在实际选型使用时，可根据实际载荷大小调整截面的壁厚、整体轮廓的尺寸，保持S形路径的曲率平滑过渡即可，不需要改变整体的结构形式；如果作为导向件使用，可在构件的工作面上加工导向槽，因为截面等厚，加工导向槽时刀具路径可沿构件路径做等距偏移，编程难度更低，加工精度更容易保证。这类弯扭等截面构件相比拼接式的弯扭结构，整体成型的结构强度更高，没有拼接焊缝，不存在焊缝位置的腐蚀、断裂风险，在户外使用的标识支撑、设备防护架场景中，使用寿命更长，后期维护成本更低。
