弹簧式横向插销锁槽构件

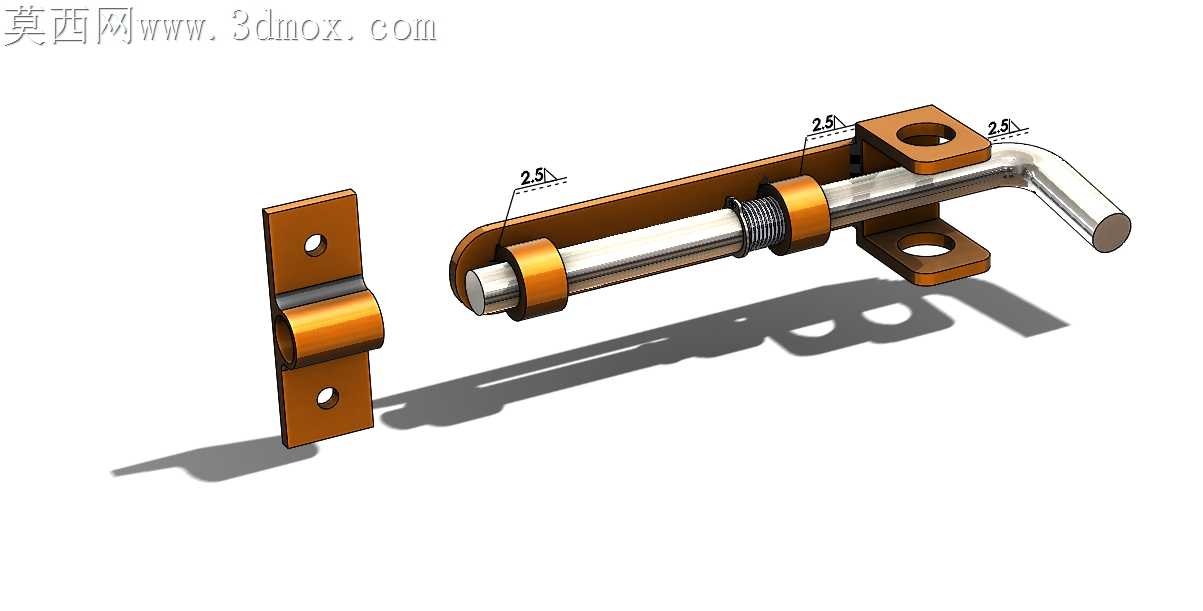

车间设备检修门、户外机柜常用的普通明装插销，常因插杆与导向座间隙把控失当，出现插拔卡滞、受振后自行滑脱的问题，这款弹簧式横向插销锁槽的结构设计，恰好针对这类现场痛点做了针对性的公差适配。插杆弯折端做了圆弧收边处理，没有尖锐棱角，现场操作人员插拔施力时不会硌手，弯折角度控制在90度整，冷弯加工时预留了0.2mm的回弹余量，避免弯折角度偏差导致插杆无法对准锁座插孔。三个导向固定座的内孔同轴度公差控制在0.05mm以内，插杆与导向孔采用H8/f7的间隙配合，既保证插拔顺滑无卡顿，又不会因间隙过大出现插杆晃动歪斜的情况。弹簧嵌套在中间两个导向座之间的插杆段上，两端分别抵靠导向座端面与插杆上的限位轴肩，弹簧预压量设置为8mm，常态下插杆会自动弹入锁座插孔，不会因设备运行振动、户外风吹晃动出现插销自行退脱的情况，需要开启时拉动弯折端压缩弹簧即可拔出插杆，松手后自动复位，操作逻辑符合一线人员的使用习惯。锁座的插孔做了15度的导入倒角，插杆复位时即便存在小幅位置偏差，也能顺着倒角滑入插孔，不会出现顶死无法落锁的问题。固定座与锁座的安装面都做了铣平处理，表面粗糙度控制在Ra3.2，安装时能与门板、门框表面完全贴合，不会出现安装歪斜导致的插杆受力不均，固定孔采用沉头设计，安装后螺丝头完全沉入沉孔内，不会突出表面剐蹭操作人员或线缆。插杆表面做了镀硬铬处理，硬度达到HV600以上，长期插拔摩擦不会出现表面起毛、锈蚀的问题，导向座与锁座采用锌合金压铸成型，表面做古铜色喷塑处理，兼顾户外防腐蚀性能与外观质感，适配机柜、设备门、仓储笼等多种场景的安装需求。锁槽与插杆的配合段做了2.5mm的壁厚加强，即便插杆受到侧向冲击力，也不会出现锁槽变形导致插销卡死的情况，压铸时锁槽与导向座的安装孔位一次成型，后续加工无需二次钻孔，减少加工工序的同时保证了孔位精度，安装时无需反复调整位置就能对准。
