这款剪刀折叠式自动道闸,主要面向地面公共停车场、商业体地下停车库、园区出入口、单位内部车辆管控通道这类场景设计,替代传统直杆道闸、普通折叠道闸的使用痛点。传统直杆道闸在抬杆时需要预留足够的竖向净空,遇到层高受限的地下车库入口、上方有管线横跨的出入口时,直杆抬升容易触碰管线或者顶板,安装局限性很大;普通曲臂道闸虽然能解决部分净空问题,但折叠关节外露,长期户外使用容易积灰、卡滞,维护频次高,且闸杆收拢后占用侧面空间较大,对于出入口宽度有限的场地并不友好。这款剪刀式折叠结构的道闸,在设计时首先考虑的就是安装边界的适配性,整体收拢状态下,竖向高度仅比机箱本体高出不到二十公分,不需要预留大尺寸的竖向抬升空间,哪怕是净高只有两米二的地下车库入口,也能顺利安装使用,不会出现抬杆碰顶的问题。

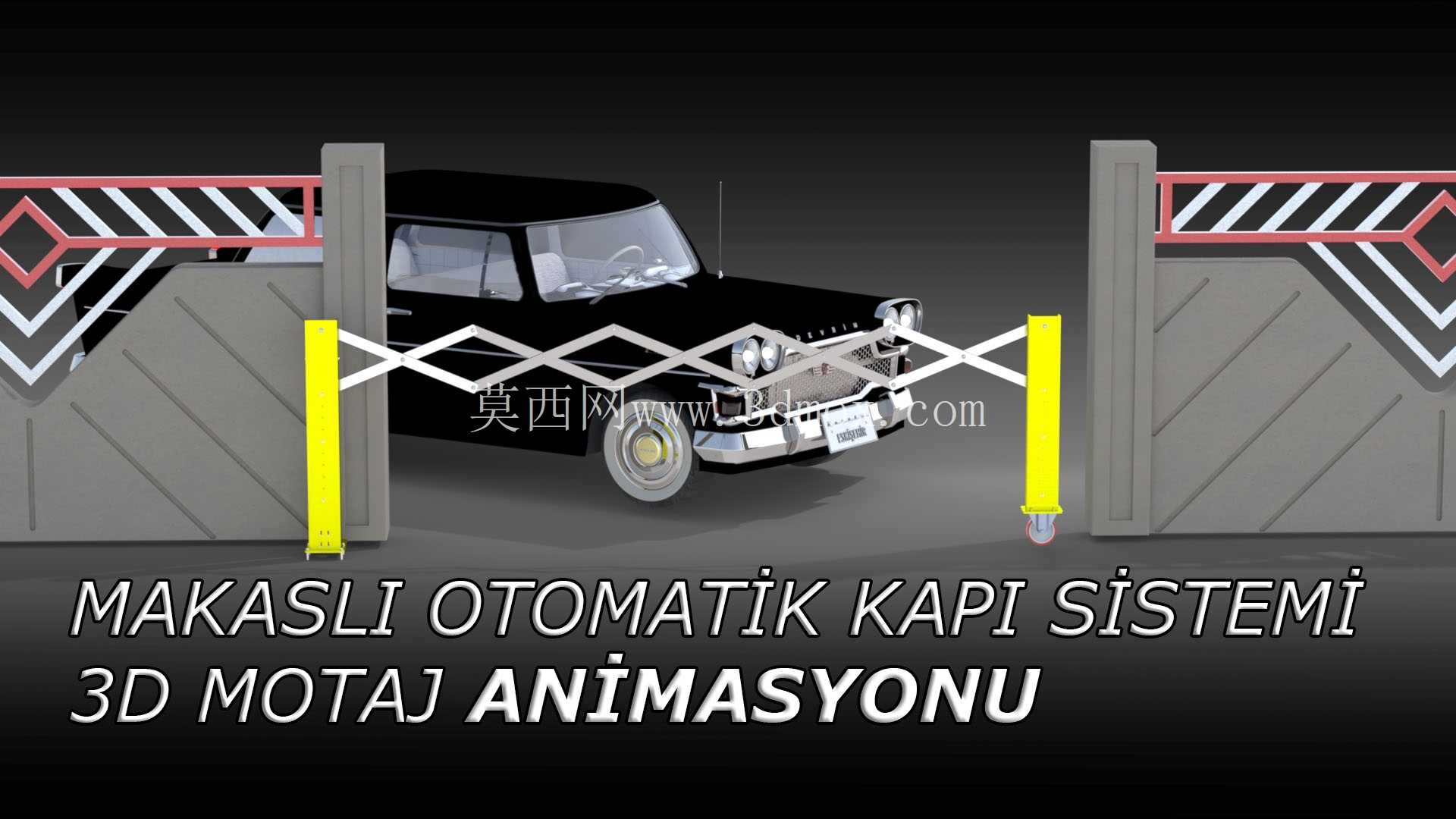

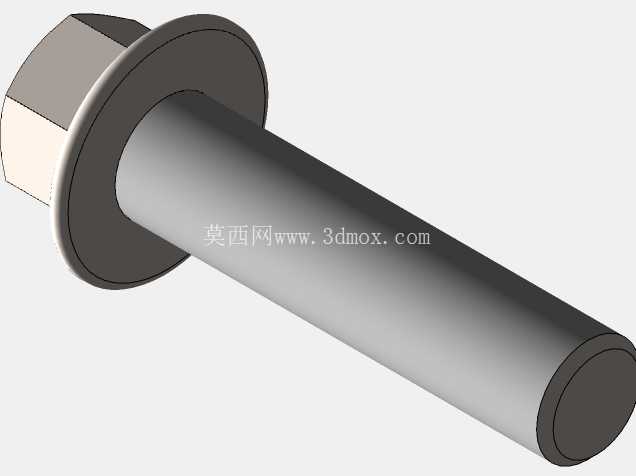

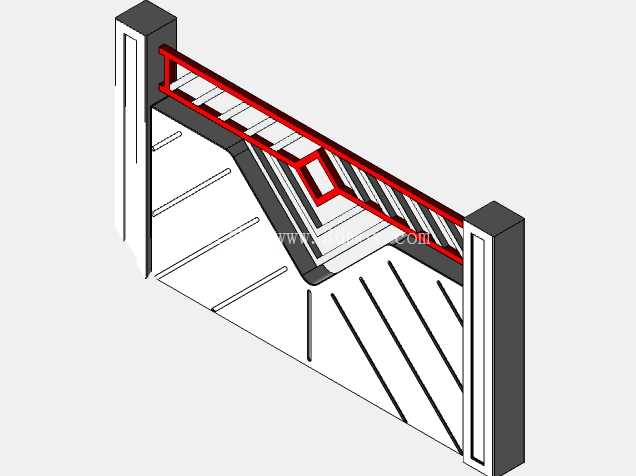

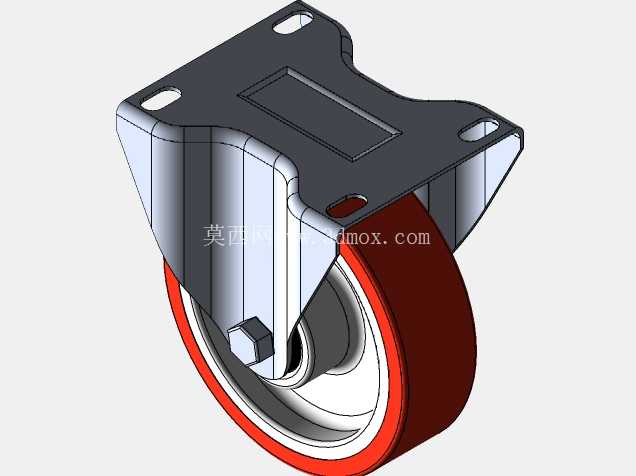

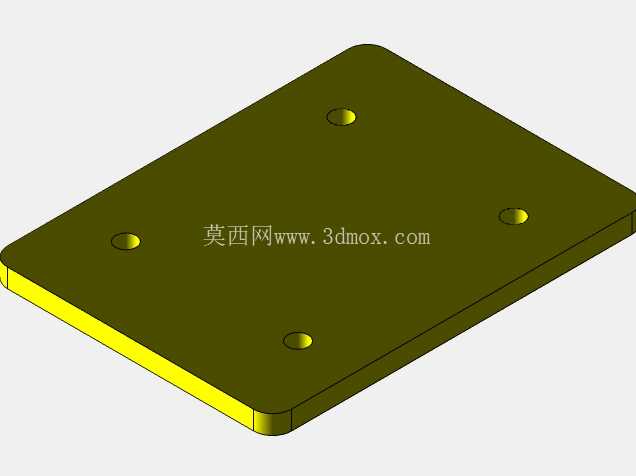

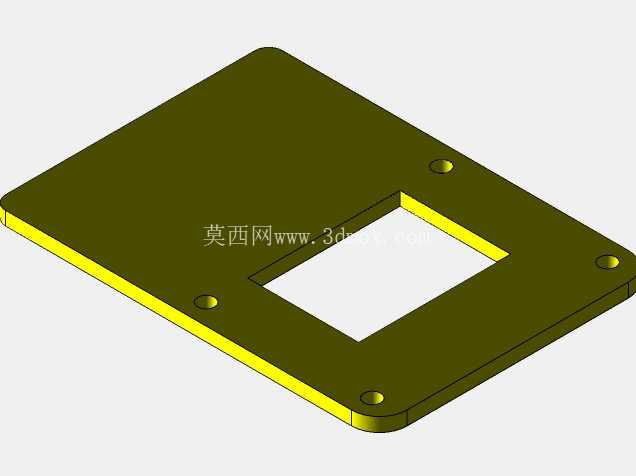

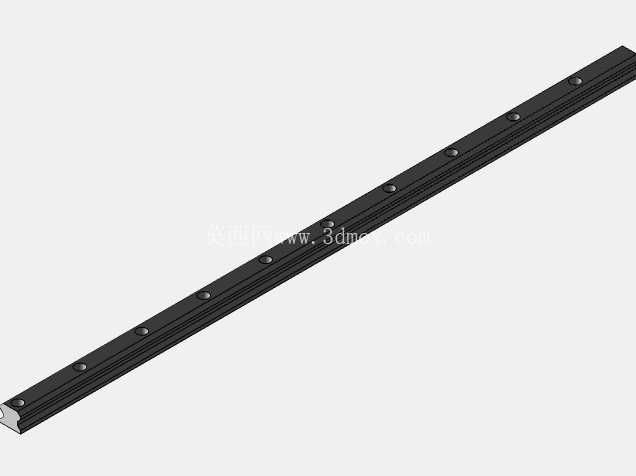

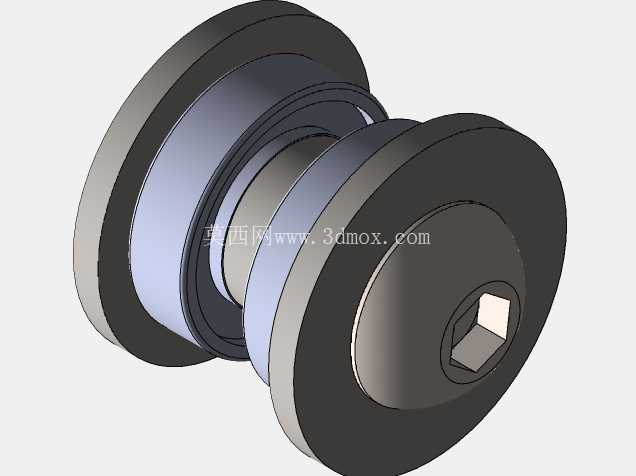

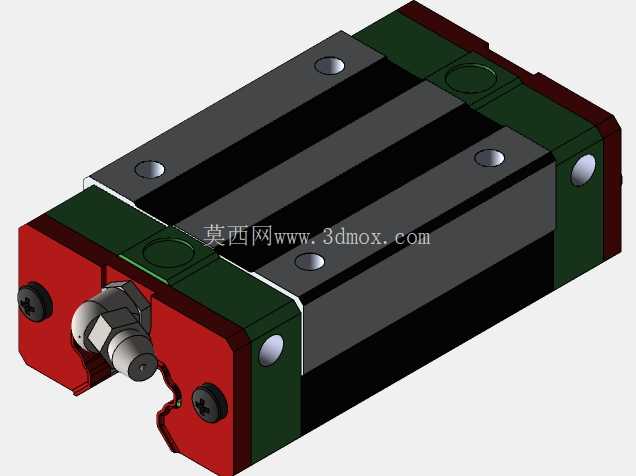

从结构功能来看,这套道闸采用对称式剪刀伸缩臂结构,两侧闸体同步动作,展开时交叉臂形成的物理阻隔面高度覆盖小型乘用车的整车高度,能有效防止车辆冲卡、行人随意穿行,相比传统单杆道闸的阻隔范围更大,不需要额外加装栅栏附件。交叉臂采用等长连杆铰接设计,驱动单元布置在两侧的立式机箱内部,通过电机带动连杆机构实现伸缩动作,运动过程中臂体始终保持水平交叉状态,不会出现传统道闸抬杆时杆体扫过上方空间的问题,哪怕出入口上方布置有监控支架、照明管线、消防管道,也不会产生干涉。两侧的立式机箱作为主要的承载结构,底部通过膨胀螺栓与混凝土地面固定,安装时需要保证两个机箱的安装基面水平度误差不超过两毫米,中心距根据出入口实际宽度调整,常规适配四米到六米宽的双向通行通道,若通道宽度更大,可通过调整交叉臂的连杆长度实现适配,不需要重新开模制作主体机箱。

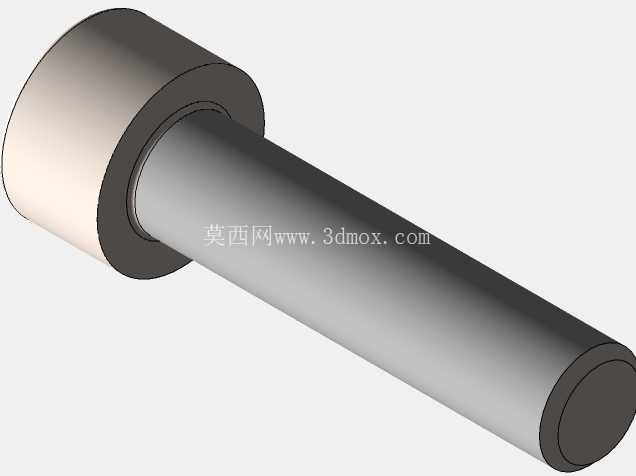

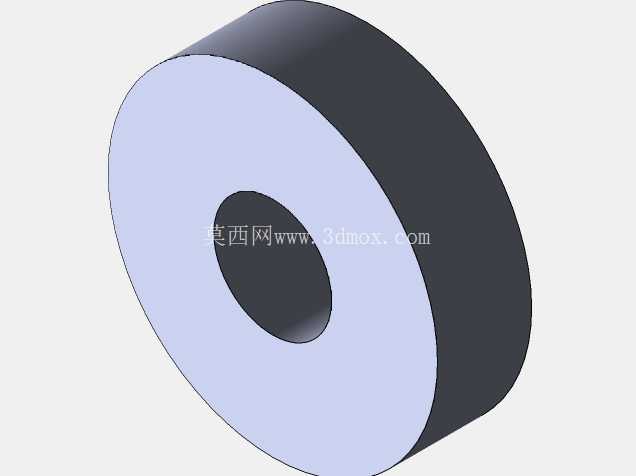

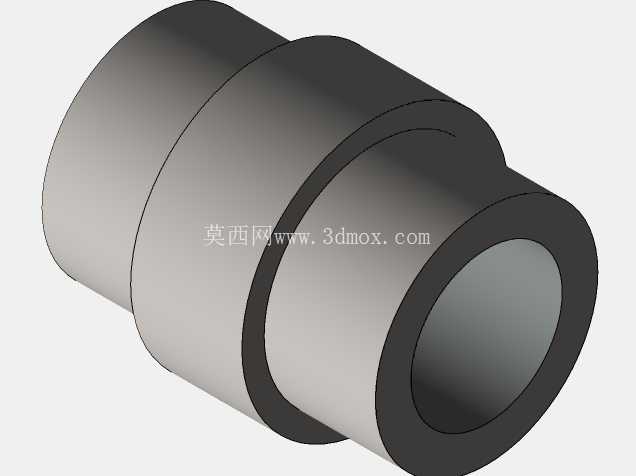

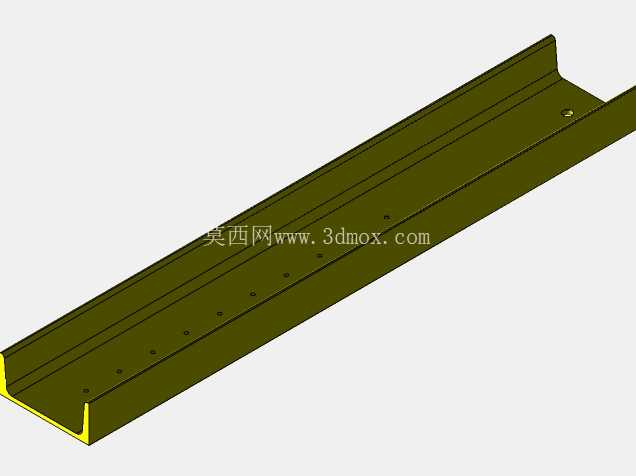

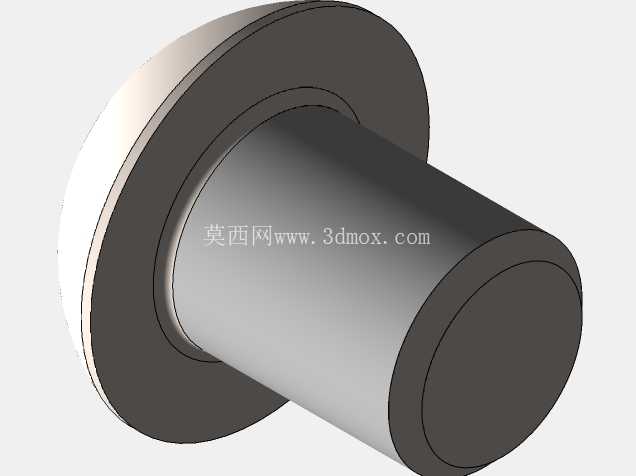

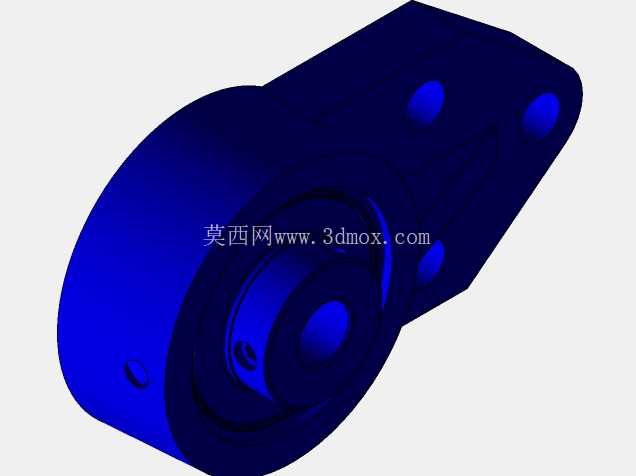

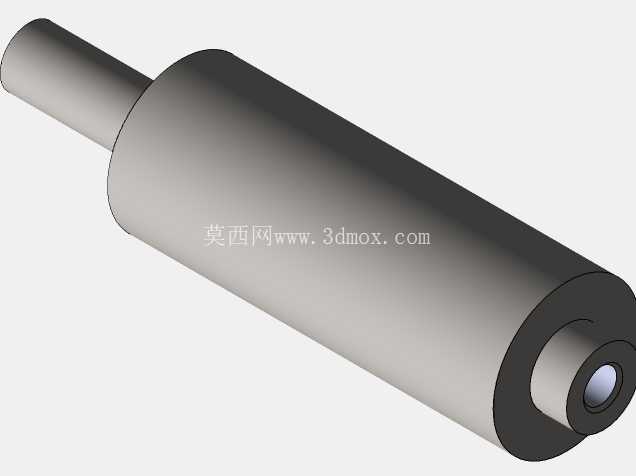

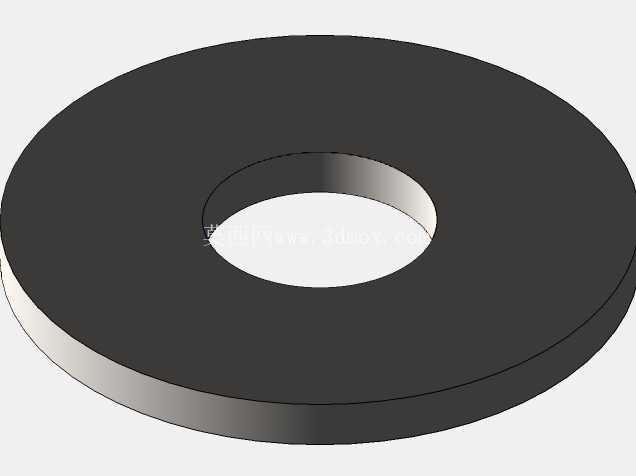

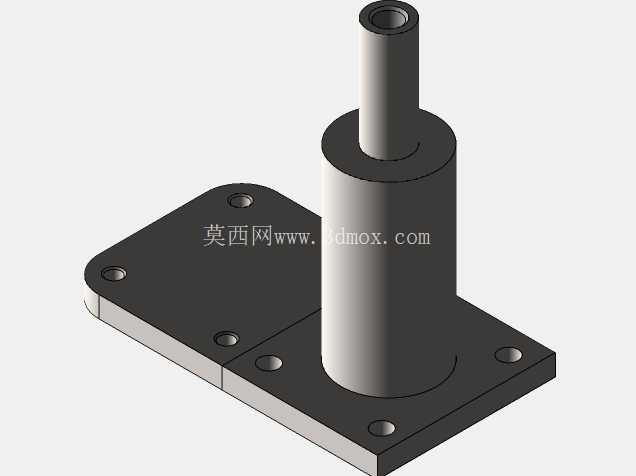

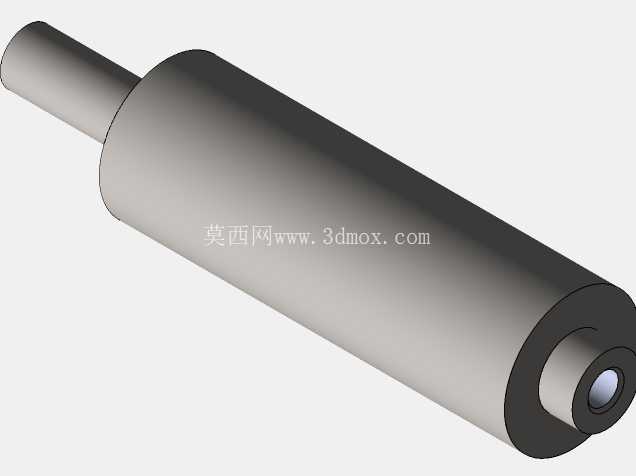

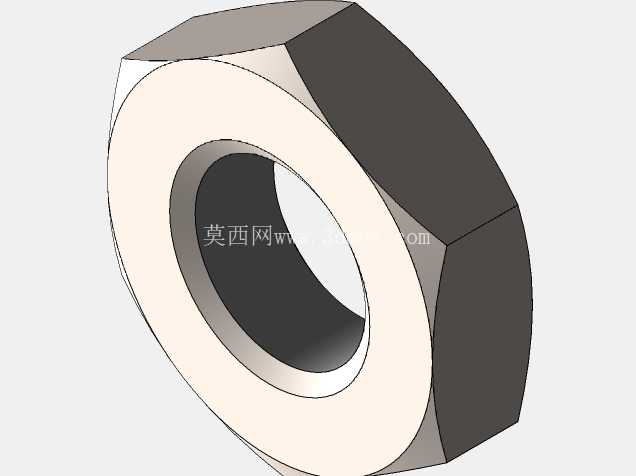

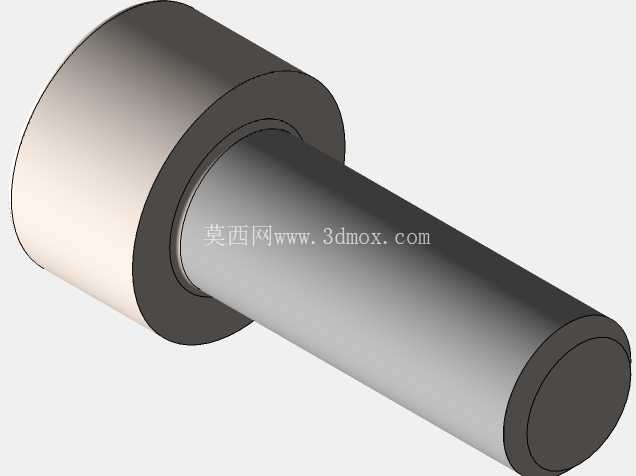

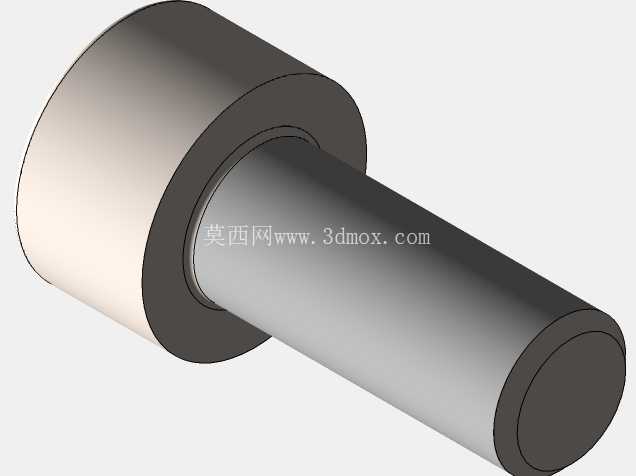

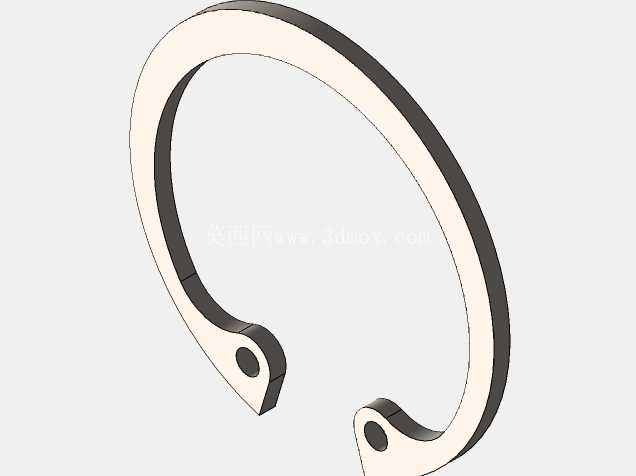

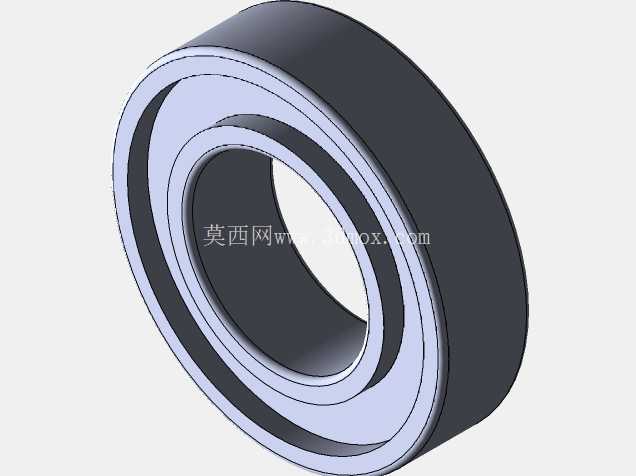

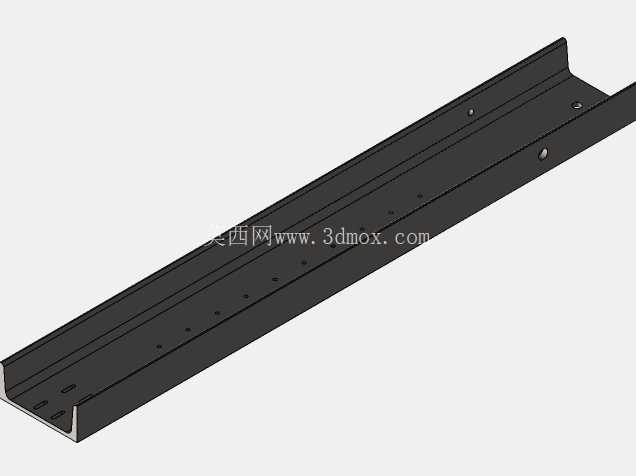

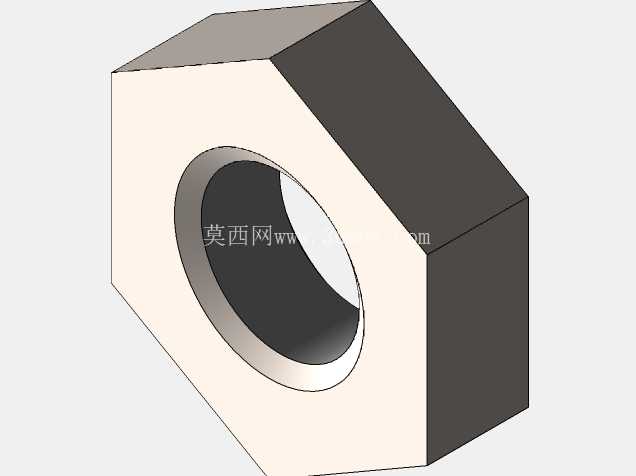

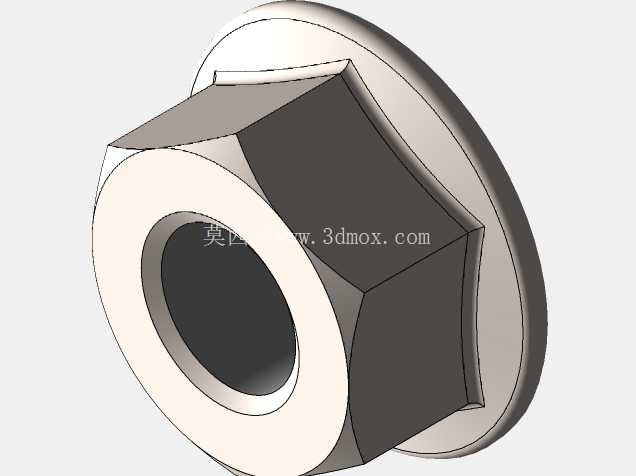

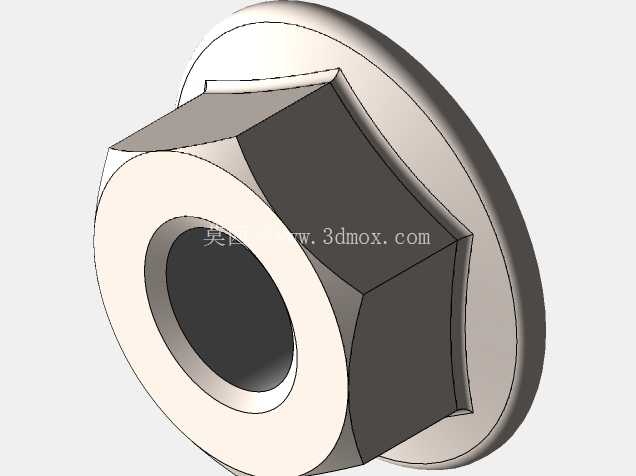

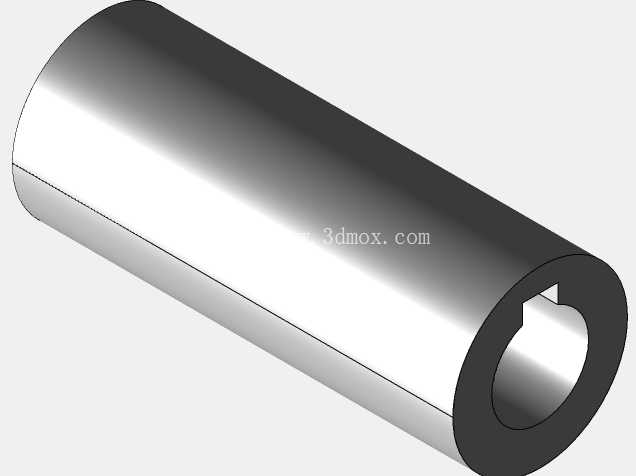

设计过程中,铰接点的位置做了耐磨衬套的预留,所有转动副都采用自润滑轴承,长期户外使用不需要频繁加注润滑脂,降低后期维护工作量。交叉臂的杆件采用矩形空心型钢制作,在保证结构刚度的前提下尽可能降低自重,减轻驱动单元的负载,同时杆件表面做喷塑处理,适配户外日晒雨淋的使用环境,不容易出现锈蚀掉漆的问题。闸体展开到位后,交叉臂上预留有反光标识安装位,可粘贴红白反光条,夜间光线不足时能给驾驶员明确的边界提示,两侧机箱上也预留了指示灯、车牌识别设备的安装接口,不需要额外在现场焊接支架,安装时直接通过预留的螺栓孔固定配套设备即可。

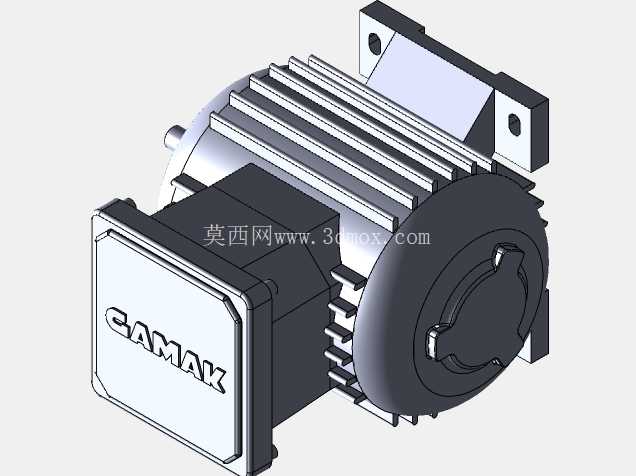

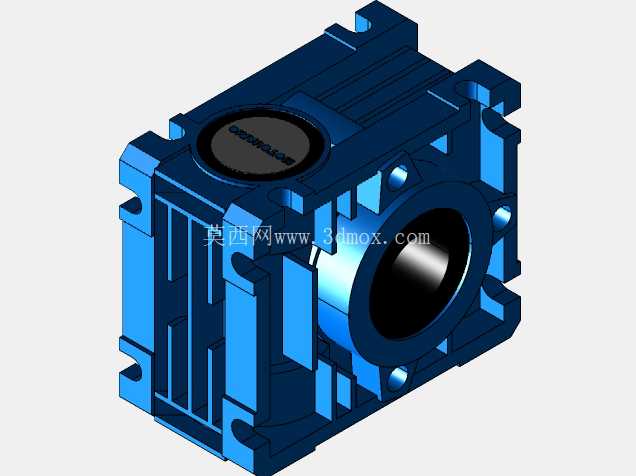

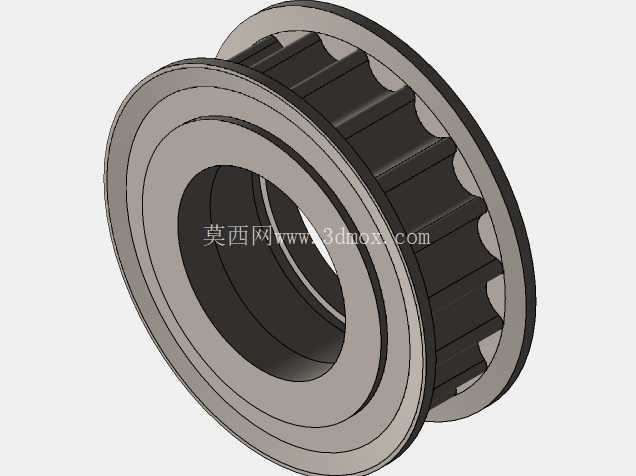

从安装边界来看,单侧机箱的横向占地宽度不到三十公分,深度方向仅需要四十公分的安装空间,相比传统道闸需要预留的侧面回转空间,这款道闸收拢后所有结构都在机箱投影范围内,不会占用通道侧面的人行空间,对于出入口紧邻人行道、绿化带的场地非常友好,不需要额外破坏周边绿化或者人行道铺装。运动过程中,交叉臂的运动轨迹始终在两个机箱之间的通道范围内,不会向通道外侧探出,避免了道闸动作时碰到侧面等候的行人或者非机动车辆,使用安全性更高。驱动部分采用低速大扭矩的减速电机,配合行程限位开关,能精准控制展开和收拢的位置,不会出现过冲或者收不到位的情况,同时预留有手动解锁结构,遇到停电或者设备故障时,可通过手动操作将闸体收拢,保证通道临时通行,不会造成出入口拥堵。
这套结构在建模时,所有铰接点的配合间隙都按照实际加工公差预留,连杆的长度参数经过运动仿真验证,整个伸缩过程中不会出现机构死点,臂体运行平稳,没有明显的晃动和异响。相比市面上常见的广告道闸,这款剪刀式结构的风阻更小,遇到大风天气时,交叉臂之间的镂空结构能让气流顺利穿过,不会因为风阻过大导致闸体变形或者驱动机构过载,适合沿海多风地区的露天停车场使用。同时结构的零件数量更少,没有复杂的传动链条或者皮带结构,后期故障排查难度低,易损件仅为铰接点的衬套,更换成本低廉,适合大批量在各类停车场出入口推广使用。
