多孔异形机械连接安装固定板结构

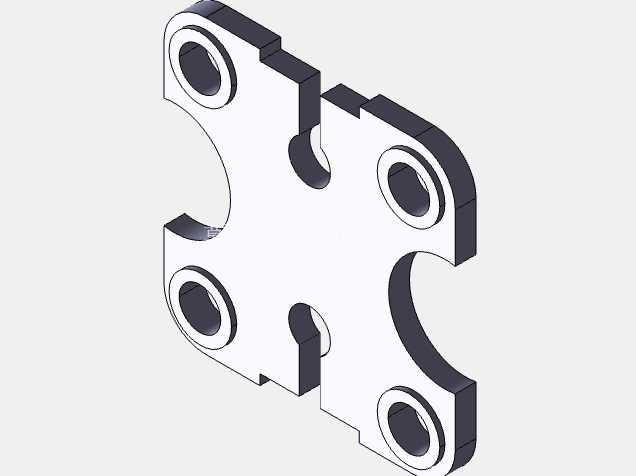

　　这类异形多孔固定板在轻工自动化输送线、小型工装夹具的定位模组中应用十分普遍，多数时候承担着两个相对运动部件之间的衔接定位作用，既需要保证安装后两个组件的同轴度、平行度公差满足设备运行要求，又要在有限的安装空间内避让周边运动构件的行程轨迹，避免设备运行过程中出现结构干涉。从结构本身来看，板件上四个带沉台的通孔是核心安装定位位，沉台深度经过精确计算，能够让内六角圆柱头螺钉安装后头部完全没入板件平面，不会突出板面占用额外空间，也不会剐蹭到相邻运动的零部件；四个安装孔的孔位公差控制在±0.02mm范围内，能够保证与配套安装基座的定位销、螺钉孔精准对位，装配时不需要额外修配孔位就能完成快速安装。

　　板件中部的异形内凹轮廓并非随意设计，两处圆弧内凹结构是为了避让穿过板件中部的传动轴类零件，预留的间隙刚好满足轴类零件转动时的径向跳动余量，既不会因为间隙过大浪费安装空间，也不会因为间隙过小导致轴件转动时与板件发生摩擦；侧边的两处小尺寸半圆缺口则是为了适配安装基座上的定位凸台，装配时可以通过缺口与凸台的配合快速完成板件的预定位，降低装配时的对位难度，提升批量装配的效率。

　　板件的整体厚度根据实际受力场景做了匹配设计，在四个安装孔的位置做了局部加厚处理，提升螺钉锁紧位置的结构强度，避免长期受交变载荷作用出现孔位开裂、变形的问题；非受力区域则做了适当的减薄和轮廓切除，在保证整体结构刚性满足使用要求的前提下，尽可能降低板件自身重量，减少设备运动过程中的惯性负载。从安装边界来看，板件的整体外轮廓没有尖锐的直角，所有边角都做了R2以上的圆角处理，既可以避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升板件的抗疲劳性能。

　　实际应用中，这类板件通常会搭配等高套筒、锁紧螺钉使用，安装时需要先通过侧边的定位缺口与基座凸台完成预对位，再依次锁紧四个角的安装螺钉，锁紧顺序采用对角交替锁紧的方式，避免单个螺钉受力过大导致板件安装后出现翘曲变形，影响后续配合部件的安装精度。板件的平面度公差控制在0.03mm以内，安装后与贴合基座的接触面间隙不超过0.01mm，能够保证固定在板件上的其他功能组件位置精度稳定，不会因为板件自身的平面度误差导致后续装配的组件出现位置偏移。在一些需要频繁调整组件位置的工装场景中，这类板件的异形轮廓还能起到防呆作用，只有按照正确的角度对位才能完成安装，避免操作人员装反方向导致后续设备调试出现故障。设计这类板件结构时，需要提前核算安装空间内所有相邻部件的运动行程，预留足够的安全间隙，同时要兼顾加工工艺性，所有内凹轮廓的圆弧半径都要适配常规铣刀的加工尺寸，避免出现过小的内圆角导致加工难度提升、加工成本增加；四个安装孔的沉台尺寸要匹配对应规格螺钉的头部尺寸，保证螺钉锁紧后头部完全沉入沉台，不会突出板面影响其他部件的安装。
