可3D打印直线轴承射击互动摆件

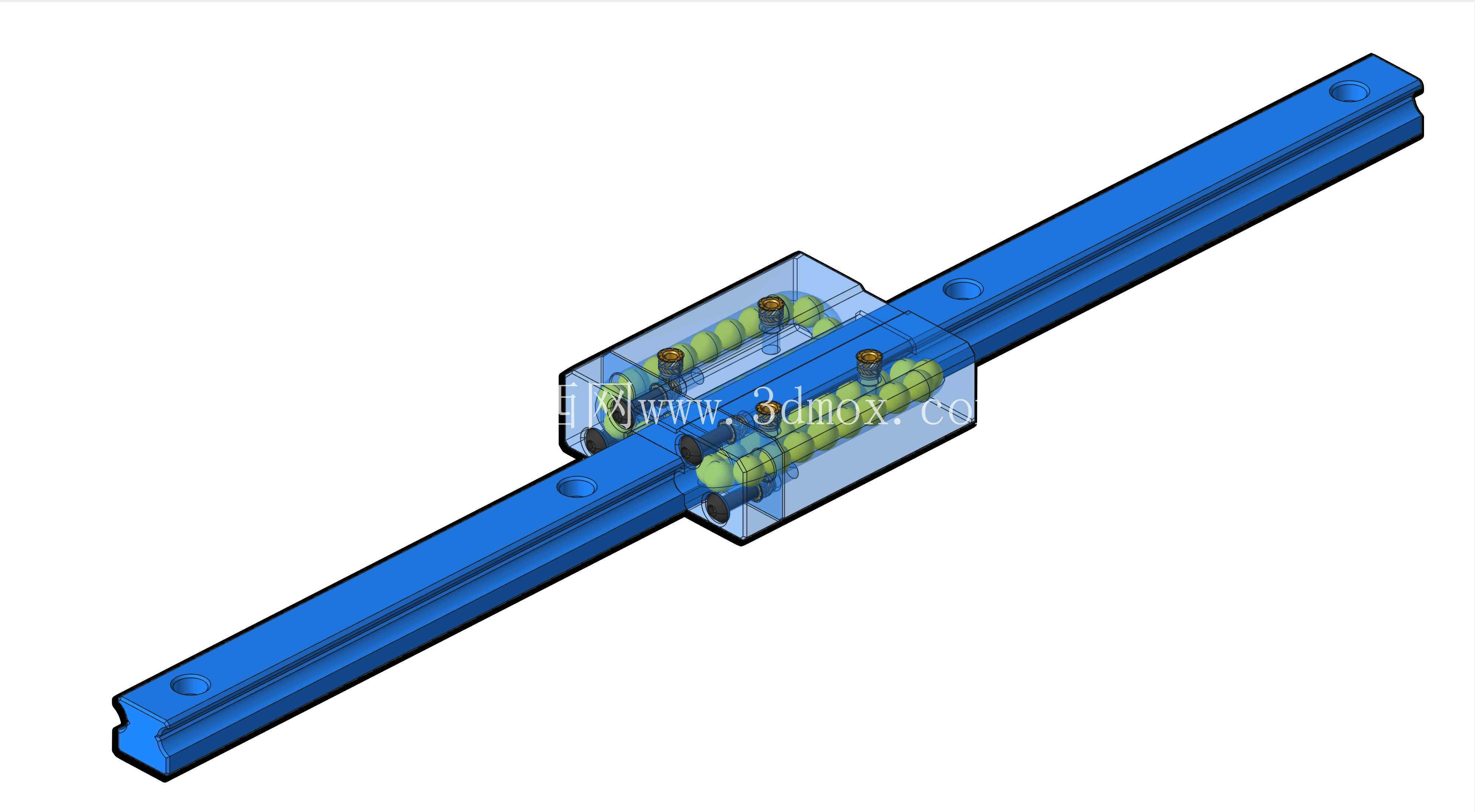

　　这款线性传动结构的互动摆件，核心依托标准直线导轨副的运动原理做创意化改造，日常可作为桌面机械结构展示件，直观呈现滚珠直线轴承的循环运动逻辑，也可作为轻量射击互动的趣味装置，适配6毫米规格软质弹丸的击打触发需求。从结构设计逻辑来看，整体没有采用金属导轨副的高精度公差要求，而是针对FDM等主流桌面3D打印工艺做了适配优化，导轨部分做了等截面的直轨设计，轨身两侧的滚道槽预留了0.2毫米的打印补偿量，避免层纹堆积导致滚珠卡滞，导轨两端设计有一体式的限位挡边，不需要额外加装限位螺钉，打印完成后即可直接装配，减少后续加工工序。滑块部分采用半透明可视化的壳体设计，上半部分为透明PC或PETG材质的打印件，可直接观察内部滚珠的循环回路，下半部分为承载基体，内部的滚珠循环槽做了圆弧过渡处理，转弯处的曲率半径匹配6毫米直径的滚珠，避免滚珠在循环过程中出现卡滞或跳动，滑块内部共设置两列循环滚珠，每列排布8颗滚珠，既保证了滑块在导轨上滑动的顺畅度，也控制了整体的装配难度，不需要额外的保持架即可完成滚珠装填。

　　从安装边界来看，导轨总长度控制在150毫米区间，轨身宽度15毫米，厚度10毫米，两端的安装孔位间距为140毫米，采用M3规格的沉头孔设计，可直接通过螺丝固定在桌面或者木质底板上，不需要额外做安装面的精加工，滑块的整体外形尺寸为40毫米长、30毫米宽、25毫米高，顶部预留了一个直径8毫米的弹丸承接凹坑，被弹丸击中后可沿导轨做顺畅的直线滑动，滑动行程可达120毫米，滑动过程中无明显阻尼卡顿。

　　在实际应用场景中，这类结构一方面可以作为机械原理教学的演示教具，让初学者直观理解直线导轨副的运动方式、滚珠循环的工作逻辑，相比教材上的剖面图更具实体感知度；另一方面也可作为桌面休闲的互动小装置，搭配低威力的软弹气枪使用，通过击打滑块顶部的承接位实现滑块的滑动复位，兼具机械展示性与互动趣味性。设计过程中针对3D打印的工艺特性做了多处适配调整，比如所有的棱边都做了R0.5的圆角处理，避免打印过程中出现翘边，滚道面的打印层厚建议设置为0.16毫米，保证滚道的表面粗糙度满足滚珠滑动的要求，不需要额外做打磨处理；滑块的上下壳体采用卡扣式连接，不需要额外使用胶水或者螺丝固定，装配时只需要将滚珠依次填入循环槽，扣合上下壳体即可完成整体组装，后期拆解维护也十分方便。

　　不同于工业级直线导轨对负载、精度、寿命的严苛要求，这款结构更侧重结构展示与互动趣味性，在材料选择上没有过高要求，导轨部分可采用PLA、PETG等常规打印材料，滑块透明部分可采用透明PETG，滚珠可直接采购标准6毫米直径的塑料滚珠或者玻璃滚珠，整体打印成本低，装配难度小，即使是刚接触3D打印与机械结构的爱好者也能顺利完成制作。结构的滑动阻尼可通过调整滑块上下壳体的卡扣配合松紧度做微调，若滑动过紧可适当打磨卡扣接触面，若滑动过松可在卡扣处贴少量薄胶带调整预紧力，保证滑块在被弹丸击中后可顺畅滑动至导轨一端，手动复位后即可重复使用。
