多辐条高性能合金汽车轮辋结构设计

在乘用车辆性能升级与外观定制领域，合金轮辋是兼顾行驶性能与视觉表达的核心部件，这类多辐条结构的合金轮辋，目前广泛应用在民用性能轿车、豪华乘用车的原厂配套以及售后改装场景中，既可以满足日常城市道路、高速巡航的行驶承载需求，也能适配赛道日体验、轻度竞技驾驶的工况使用要求。

从实际装车用途来看，该轮辋作为车轮总成的核心支撑构件，需要承担整车垂直载荷传递、行驶过程中转向力矩与制动力矩的输出，同时还要缓冲路面颠簸带来的局部冲击，轮辋本体的结构对称性、辐条刚度分布直接影响车轮的动平衡表现，进而关系到高速行驶的稳定性与轮胎磨损均匀性。这款多辐式设计的轮辋，在辐条布局上采用了对称分叉的几何构型，每一组主辐条延伸出两个分支连接轮辋外沿，相比传统五辐直条结构，这种设计可以在同等材料用量下增加辐条与轮圈的连接点位，让轮辋外圈的受力分布更均匀，减少过弯时轮圈局部的应力集中，避免大侧向力工况下轮辋出现微变形。

设计过程中首先明确了安装边界的约束条件：轮辋中心定位孔匹配常规乘用车的轮毂轴头尺寸，中心区域预留了五个螺栓安装位，孔位分布符合主流乘用车辆的螺栓孔距规范，能够直接适配对应参数的车型安装，不需要额外加装变位垫片；轮辋的轴向宽度、轮缘深度符合常规真空轮胎的装配尺寸要求，胎圈座位置的圆角与台阶尺寸严格匹配轮胎安装的公差要求，保证轮胎充气后与轮辋的密封可靠性，避免高速行驶时出现轮胎脱圈的风险。轮辋的中心盖安装区域做了下沉式设计，既可以容纳中心固定盖的安装空间，也能避免轴头螺母突出于轮辋表面，减少行驶过程中的空气乱流。

结构设计层面重点平衡了轻量化与结构刚度的矛盾：辐条的截面采用变厚度设计，靠近中心安装盘的位置截面厚度更大，用来传递轮毂轴承输出的扭矩，往轮缘方向延伸时辐条厚度逐步收窄，在保证辐条抗弯、抗扭刚度满足冲击测试要求的前提下，尽可能削减非受力区域的材料余量，降低轮辋整体的非簧载质量——非簧载质量的降低可以有效提升悬挂系统的响应速度，让车轮在颠簸路面更贴服地面，间接提升车辆的操控灵敏度。辐条之间的镂空区域做了大尺寸开口设计，除了视觉上的运动感表达，更实际的作用是提升刹车系统的散热效率，车辆连续制动时刹车卡钳与刹车盘产生的热量可以通过辐条间隙快速随气流排出，避免刹车热衰减影响制动安全性。

外形处理上，轮辋的外筒轮廓采用简洁的直边设计，轮缘位置做了小圆弧过渡，既避免轮胎拆装时刮伤胎唇，也能减少高速行驶时轮辋边缘的空气阻力；辐条表面的曲面过渡做了连续顺滑处理，没有突兀的棱角，一方面是锻造/铸造工艺脱模的需求，另一方面也能减少应力集中点，提升轮辋的抗疲劳寿命，在经过坑洼路面的冲击时，应力可以顺着辐条的曲面平滑传递到整个轮辋结构，不会在棱角位置出现应力峰值导致开裂。

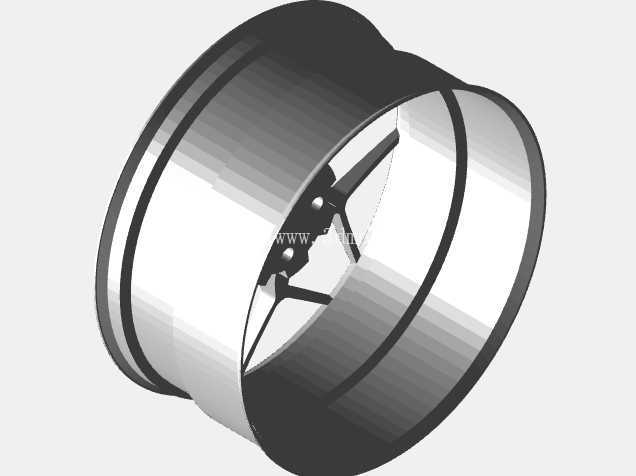

从建模实现的角度，整个轮辋的建模过程先以中心安装面为基准绘制旋转截面，生成轮辋的外筒基体，再以中心轴为阵列基准绘制单根辐条的曲面轮廓，通过布尔运算合并辐条与轮辋基体，之后对所有连接位置做圆角过渡处理，最后完成螺栓孔、气门嘴孔的细节切除，整个模型的曲面连续性达到G2级别，能够直接用于后续的结构仿真分析、渲染展示以及数控加工编程参考，也可以作为定制化轮辋开发的基础原型，针对不同车型的参数调整孔距、偏距等尺寸后即可进入后续的工艺验证环节。
