集成差速器壳体的汽车后桥驱动桥结构

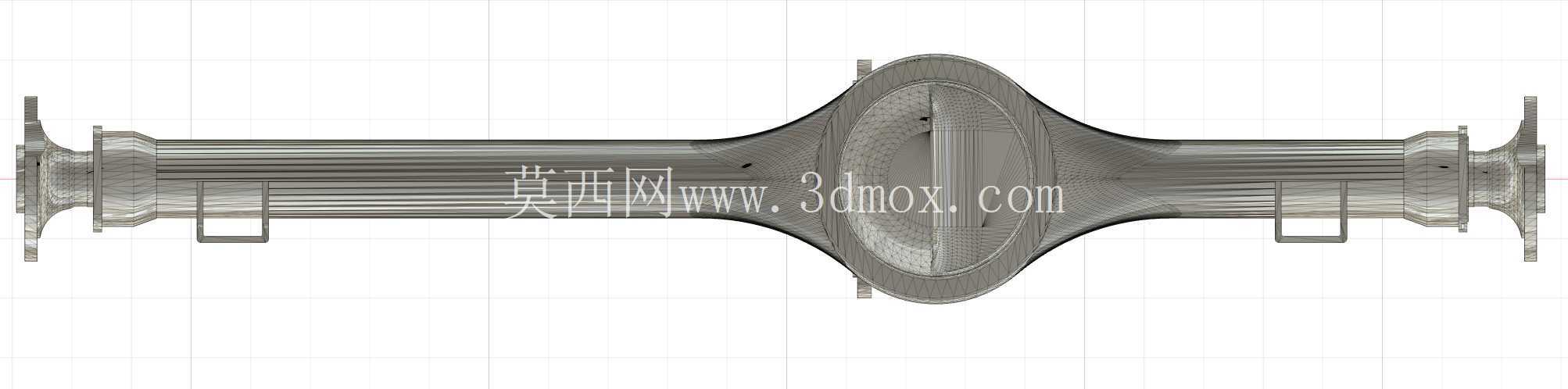

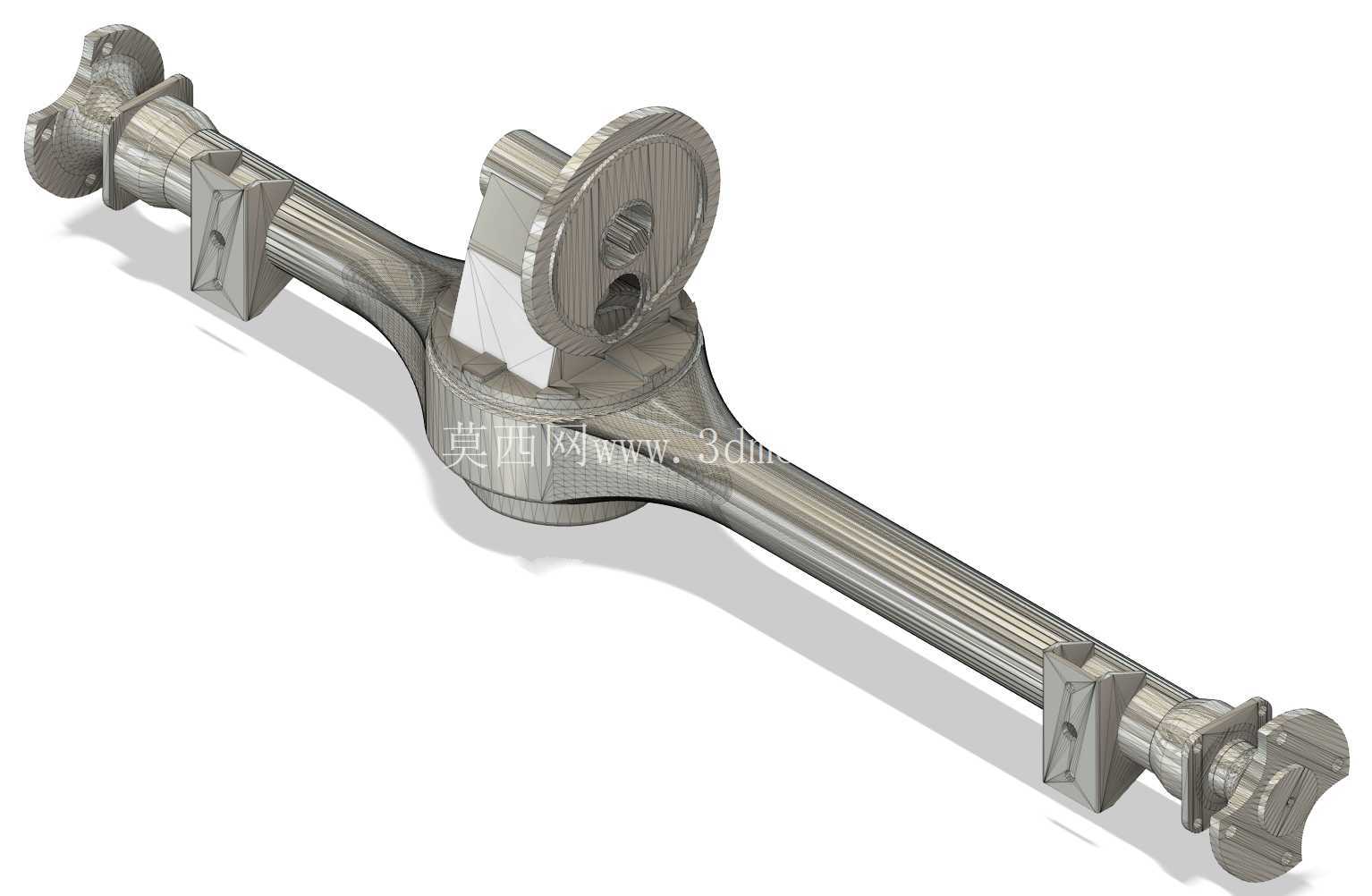

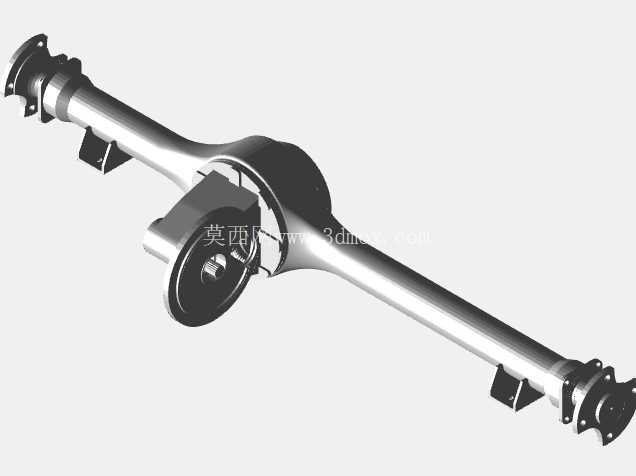

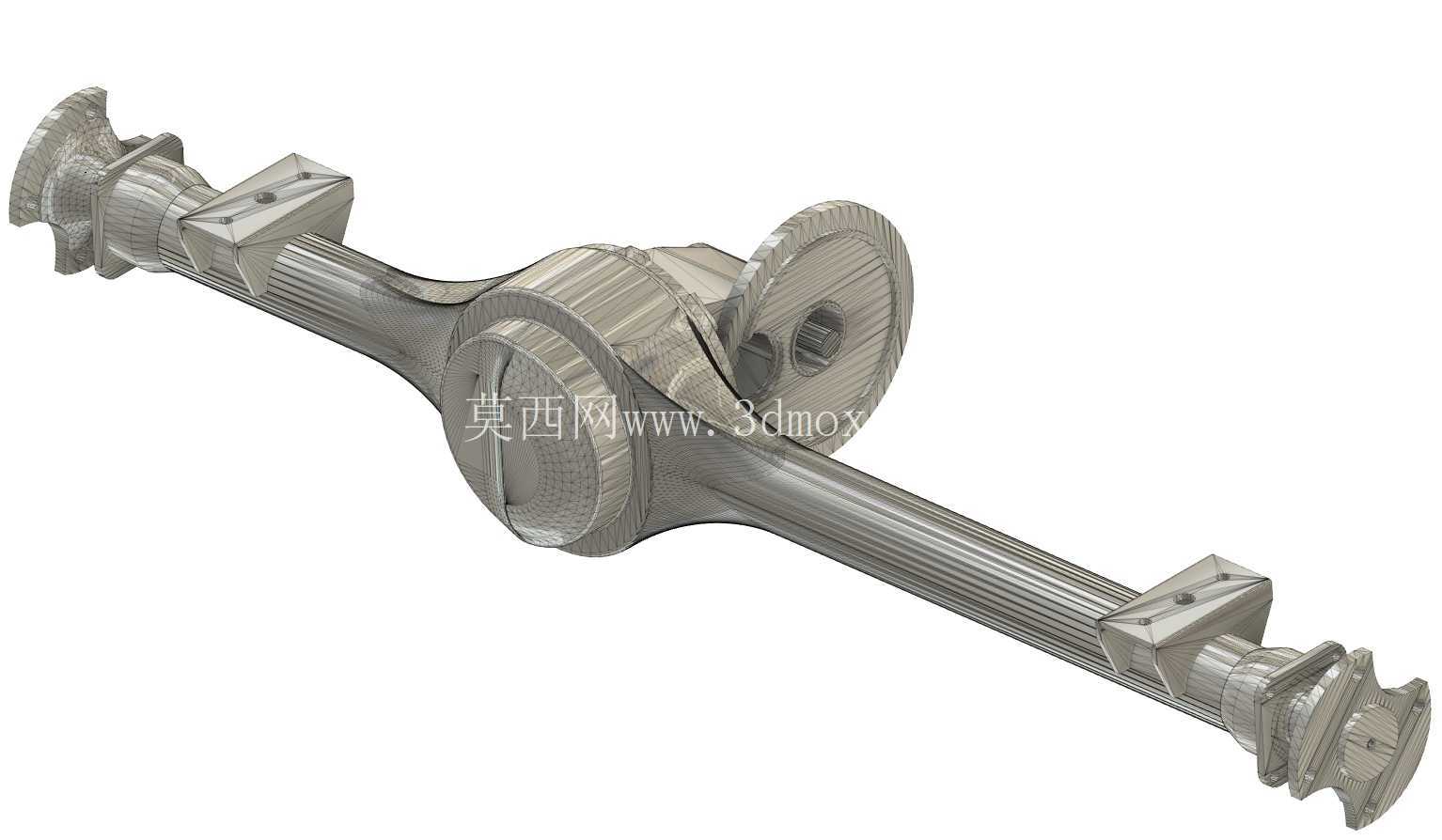

在商用车与家用乘用车的底盘传动系统中，后桥总成承担着将减速器输出扭矩传递至两侧驱动轮、同时承载车身垂向载荷、缓冲路面冲击的核心作用，这套集成差速器壳的后桥结构，完全围绕量产车型的实际装车需求展开设计，没有冗余的装饰性结构，所有几何特征都服务于功能实现与装配可行性。从安装边界来看，桥壳主体采用整体式铸造结构，两端轴颈的同轴度公差控制在0.05mm以内，匹配轮毂轴承的安装位预留了标准的油封压装台阶，避免后期装配时出现油封偏磨导致的齿轮油渗漏问题；中部的差速器壳体与桥壳采用一体化铸造成型，相比传统分体式螺栓连接的结构，减少了12处连接螺栓孔的加工工序，同时消除了结合面密封失效的风险，壳体内部的差速器齿轮安装腔预留了足够的齿轮运转间隙，即使在最大扭矩输出工况下，行星齿轮与半轴齿轮的啮合面也不会与壳体内壁发生运动干涉。

设计阶段优先考虑了载荷传递路径的合理性：车身的垂向载荷通过钢板弹簧座传递至桥壳中部，再沿两侧轴管分散至两端轮毂，弹簧座的安装面做了2mm的凸起强化结构，避免长期交变载荷下出现安装面塌陷；制动底板的安装法兰分布在轴管靠近轮毂的位置，法兰面的螺纹孔深度统一为1.5倍螺纹公称直径，保证制动卡钳或制动鼓安装后的连接强度，即使在紧急制动的峰值制动力矩下，连接螺栓也不会出现剪切断裂风险。耳轴结构设置在桥壳上侧靠近差速器壳的位置，主要用于整车装配过程中的吊装定位，同时也可作为后期维修时的支撑点，耳轴的圆柱面做了粗糙度Ra1.6的机加工处理，保证吊装时定位夹具不会出现打滑偏移。

从传动功能实现来看，差速器壳的输入法兰端预留了与传动轴万向节连接的标准花键结构，花键的模数、压力角均匹配主流后驱车型的传动轴接口，两侧半轴的安装通道做了光滑过渡的圆角处理，避免半轴在随悬架跳动时出现与通道内壁的剐蹭；桥壳下部预留了放油螺塞的安装孔，位置设置在腔体最低点，保证更换齿轮油时可以完全排空腔体内的旧油，上部的通气塞安装位做了加高处理，避免车辆涉水时水从通气孔进入桥壳内部污染润滑油。

建模过程中对所有关键受力位置做了结构优化：轴管与差速器壳连接的过渡位置采用大圆弧过渡，避免应力集中导致的桥壳断裂风险，所有铸造圆角统一设置为R3-R5，既符合铸造工艺的拔模要求，也减少了铸件冷却过程中的应力集中问题；外部轮廓的加强筋沿载荷传递方向布置，筋条高度不超过壁厚的3倍，避免铸造时出现缩松缺陷。这套结构可以直接作为后驱车型底盘开发的参考模型，也可用于职业院校汽车构造课程的三维教学演示，帮助学习者理解后桥总成的动力传递路径、各部件的装配关系以及结构设计背后的工程逻辑，在做有限元分析时，可直接基于模型的几何特征划分网格，模拟不同载荷工况下的桥壳变形量与应力分布，验证结构的强度裕度是否满足设计要求。
