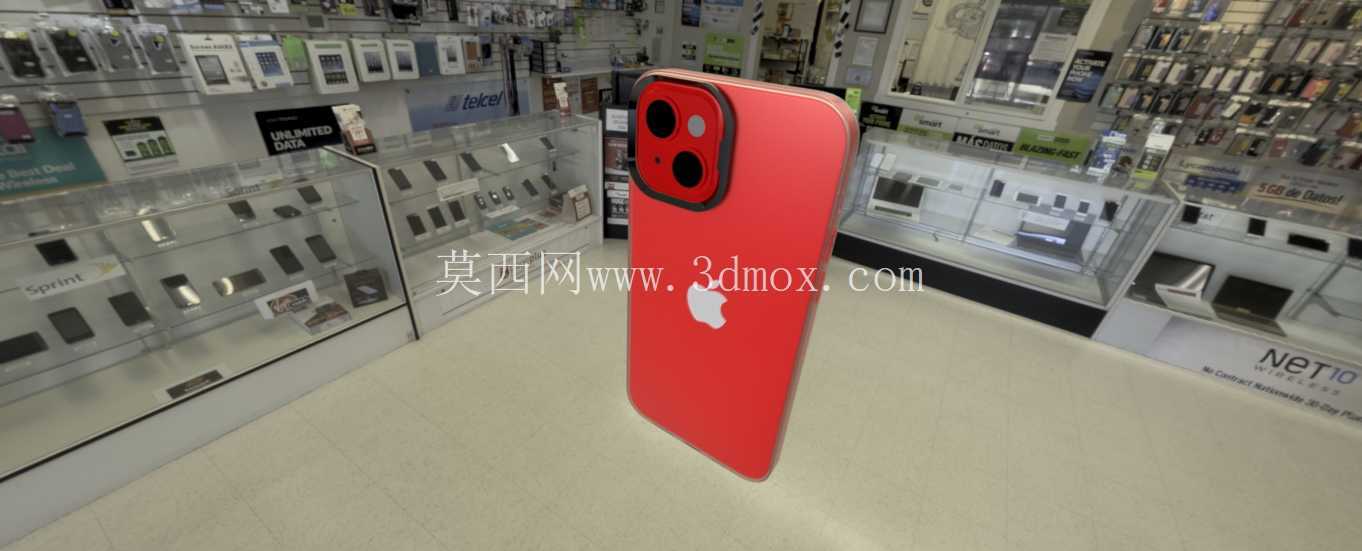

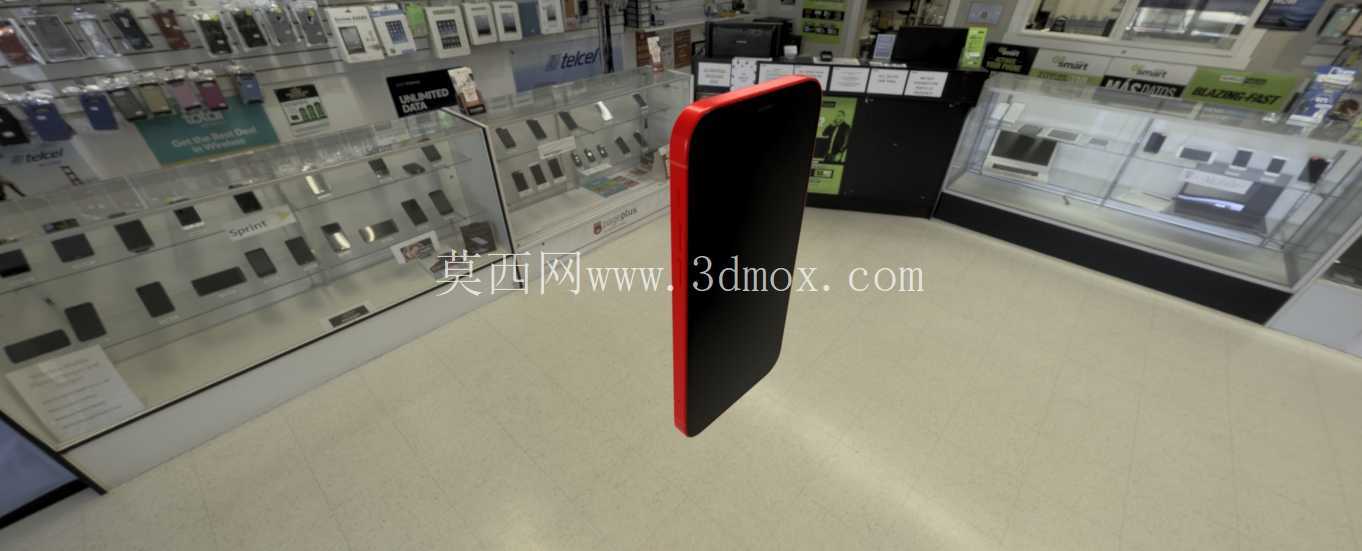

适配iPhone13的红色透明款手机保护壳结构设计

在消费电子配件的结构开发流程里，手机保护壳的设计需要在防护性能、外观贴合度、使用便捷性三者之间找到精准的平衡，这款适配iPhone13的保护壳结构，就是围绕日常使用场景的实际需求完成的参数化建模。从实际使用场景来看，日常手持手机时的滑落磕碰、放置在桌面时的镜头磨损、口袋内与钥匙等硬物的摩擦刮花，都是保护壳需要覆盖的核心防护场景，建模过程中首先对iPhone13的整机外轮廓进行了逆向拟合，确保壳体与机身的贴合间隙控制在0.1mm以内，避免装机后出现松动、翘边的问题，同时也不会因为过盈量过大导致装机拆卸困难。

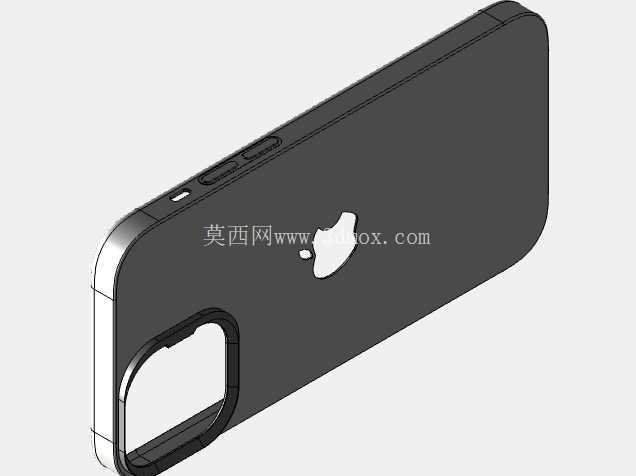

在功能特性的设计上，这款壳体采用了半包裹的结构形式，边框部分做了1.2mm的加高处理，当手机屏幕朝下放置在平面上时，屏幕表面与接触面之间会留出0.8mm的安全间隙，避免屏幕玻璃直接接触硬物产生划痕；镜头区域的保护结构做了独立的凸起围边，围边高度高出镜头模组0.3mm，既不会因为过高导致平放时出现跷跷板的晃动问题，也能在镜头接触平面时率先受力，避免镜头玻璃直接磕碰。壳体的侧边按键位置做了一体式的按键凸台设计，凸台的按压行程与原机按键的行程做了匹配，按压反馈力度与裸机状态保持一致，不会出现按键生硬、按不动的问题；底部的充电接口、扬声器开孔位置做了精准的对位避让，开孔边缘做了0.2mm的倒角处理，避免插拔充电线时刮伤线材表面，同时也不会遮挡扬声器的出声路径，保证外放音效不会因为壳体遮挡出现闷堵的情况。

设计思路上，这款壳体优先考虑了轻量化与防护性的平衡，整体壁厚控制在1.0mm，装机后整机的厚度增加控制在1.2mm以内，不会让手机握持时显得过于厚重，握持区域的侧边做了微小的弧度处理，贴合手掌的握持曲线，长时间握持也不会出现硌手的问题。壳体的内表面做了微磨砂的纹理设计，一方面可以避免壳体与手机后盖之间因为真空吸附导致的水印问题，另一方面也能在手机受到冲击时，通过微变形吸收部分冲击力，减少冲击力传递到手机机身。考虑到3D打印的工艺适配性，建模过程中所有的转角位置都做了R0.5以上的圆角处理，避免打印过程中出现应力集中导致的开裂问题，同时也没有设计倒扣、薄壁小于0.8mm的难成型结构，不管是光固化打印还是FDM打印都能顺利成型，不需要额外添加支撑结构，打印完成后只需要简单去除毛边即可装机使用。

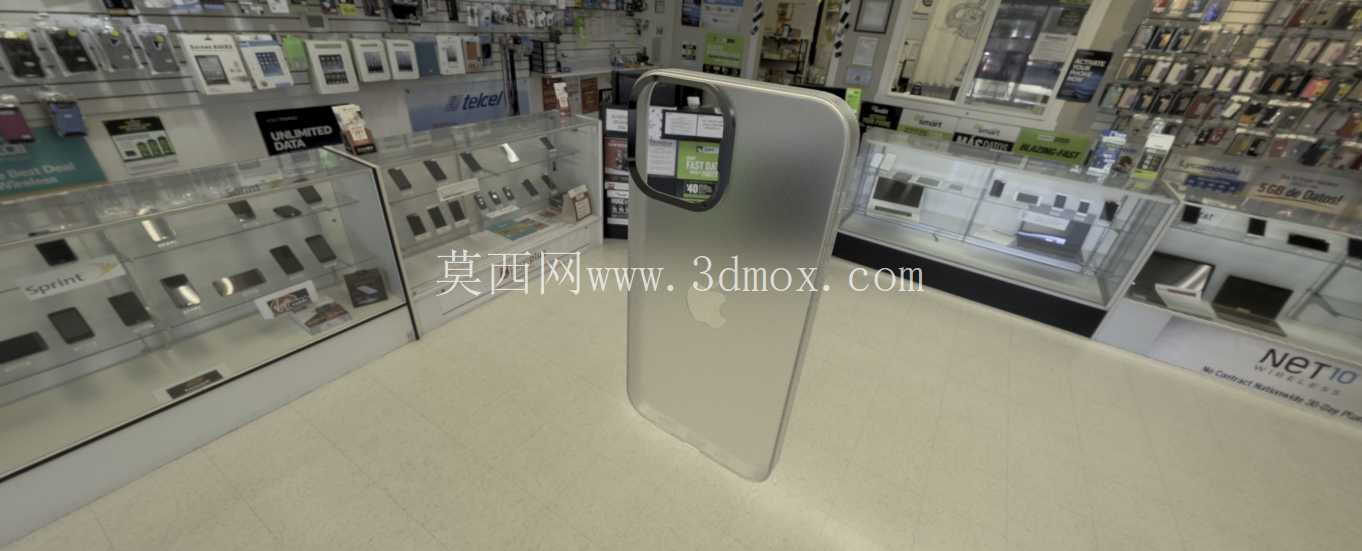

从安装边界来看，这款壳体的内轮廓尺寸完全匹配iPhone13的机身尺寸，长度方向的尺寸公差控制在±0.05mm，宽度方向公差控制在±0.05mm，安装时从手机的一角开始卡入，顺着边框依次按压即可完成装机，拆卸时从边角位置轻轻撬动即可取下，不会刮伤手机的边框漆面。壳体的材质适配范围较广，建模时预留了不同材质的收缩率补偿空间，如果使用柔性TPU材料打印，可以直接使用现有模型文件，如果使用硬质PLA、光敏树脂材料打印，只需要根据材料的实际收缩率对模型尺寸做0.2%-0.5%的缩放即可，不需要修改整体结构。在日常使用中，这款壳体可以覆盖绝大多数的日常防护需求，不管是日常通勤的轻微磕碰，还是桌面放置的摩擦刮花都能起到有效的防护作用，同时透明的设计可以完整展现手机本身的外观质感，不会因为加装保护壳掩盖手机本身的设计细节，相机位置的独立保护设计也不会影响闪光灯的补光效果，夜间拍照时不会出现因为保护壳反光导致的光斑问题。
