凸轮加工用定位安装基座结构设计

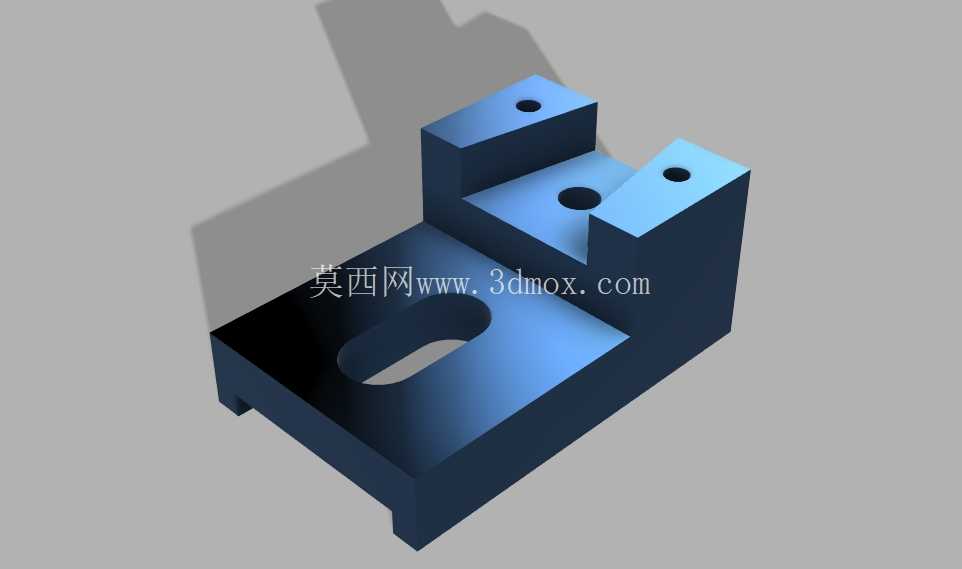

　　这款定位安装基座主要面向凸轮加工工序的工装配套场景，在小型数控铣削、凸轮轮廓磨削工位中承担工件定位与装夹承载的核心作用，也可作为教学场景下CAD/CAM实践教学的实操建模案例，帮助从业者掌握带安装限位结构的支座类零件设计逻辑。从结构功能来看，基座底部设置的长圆形腰型孔是核心安装调节结构，可适配安装台面不同孔距的固定需求，安装时可沿腰型孔长度方向微调基座的固定位置，补偿前期台面安装孔的加工位置误差，避免硬连接带来的装配应力，腰型孔的沉头设计可让内六角固定螺栓完全沉入孔内，保证基座底面与安装台面完全贴合，不会出现螺栓头部凸起导致的基座放置倾斜问题。

　　基座上部的两个对称立板是工件装夹的定位基准面，立板上开设的同轴光孔用于穿装定位销轴，可将待加工的凸轮坯件通过销轴铰接在两个立板之间，保证凸轮坯件的回转中心与立板孔轴线完全重合，避免加工时出现基准偏移导致的轮廓度超差；立板旁的下沉式平面是辅助支撑面，可放置凸轮加工时的角度定位块，配合销轴实现凸轮坯件的周向角度固定，满足凸轮不同相位轮廓的加工定位需求。设计过程中优先考虑了加工工艺性，所有外棱角均设置了0.5mm的倒角，既可以去除铣削加工产生的飞边毛刺，避免装配时划伤操作人员，也能降低零件周转过程中的棱角磕碰概率，减少不必要的返修成本；基座的竖直面与水平面之间均设置了合理的拔模斜度，若采用压铸工艺批量生产时可顺利脱模，若采用整块铝料铣削加工时也能减少刀具的垂直进刀负载，延长立铣刀的使用寿命。

　　从安装边界来看，基座底面为完整的精加工平面，平面度控制在0.02mm以内，可保证与机床工作台面的充分接触，安装时不需要额外加装调整垫片即可保证水平度；上部两个立板的内侧面平行度公差控制在0.015mm，定位孔的同轴度公差为0.01mm，可保证穿装的定位销轴无卡滞，凸轮坯件转动时无径向窜动；腰型孔的宽度适配常用的M8内六角固定螺栓，长度方向的调节行程可达20mm，可覆盖多数小型数控实验台的T型槽间距范围。

　　在实际加工应用中，这款基座可搭配小型分度头使用，将分度头的输出端与凸轮坯件的定位端连接，即可完成圆柱凸轮、盘形凸轮的轮廓铣削加工，基座的整体高度经过优化，加工时刀具的悬伸长度可控制在合理范围内，避免刀具颤振导致的加工表面粗糙度不达标；在教学实践场景中，这款零件涵盖了拉伸、切除、倒角、打孔等基础建模操作，同时包含了形位公差标注、加工工艺性考量等工程设计要点，可帮助初学者快速建立机械零件设计的工程思维，避免出现只关注外观不考虑实际加工装配可行性的建模问题。基座的壁厚设计经过刚度校核，在承受150N的装夹压紧力时，立板的最大变形量不超过0.008mm，完全满足精加工工序的刚度要求，不会因为装夹变形导致加工精度下降；所有孔位的边缘均设置了倒角，方便销轴与固定螺栓的导入装配，减少装配时的对准难度，提升现场装配效率。
