弯臂式凸轮传动连接支座结构设计

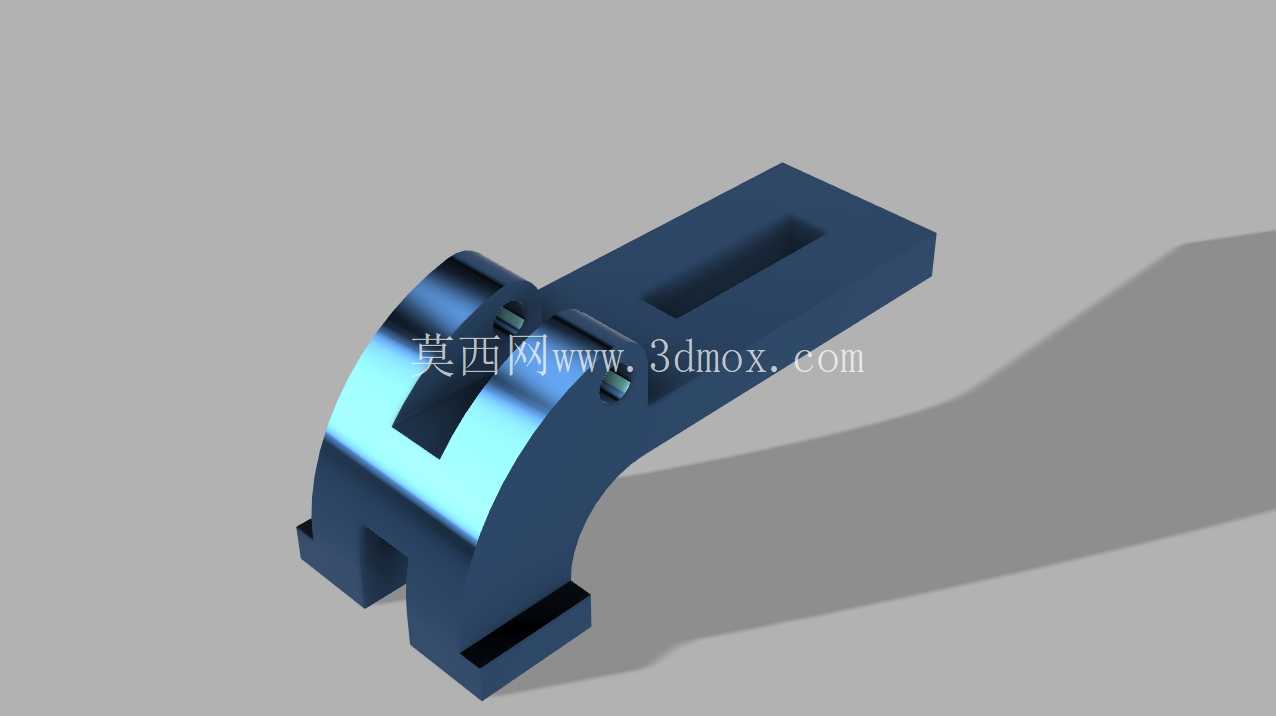

这款弯臂式连接支座是凸轮传动机构里的核心受力构件，日常在轻工自动化凸轮加工设备、小型数控进给单元里承担着动力传递与运动导向的双重作用，很多做小型专机改造的工程师在搭建间歇进给工位时，都会用到这类结构件来衔接凸轮输出端和执行滑台。从实际装配场景来看，这类构件的安装边界需要严格匹配设备基座的T型槽间距，底部的两个定位卡槽直接卡入基座的导向凸台，不需要额外加工定位销孔就能实现快速预装，卡槽的开口宽度公差控制在H7级别，装配后侧向间隙不超过0.02mm，能避免高速往复运动时出现的窜动问题。上部的长条形通槽是用来连接执行端的调节螺栓，槽长预留了15mm的调节余量，现场调试时可以根据实际行程需求微调安装位置，不需要重新打孔加工，适配性很强。

设计这类构件的时候，首先要考虑的是交变载荷下的结构强度，因为凸轮带动支座做往复摆动时，弯臂的圆弧过渡区是应力集中的高发位置，所以在建模时特意把圆弧过渡半径设置为壁厚的1.5倍，同时在弯臂和上下连接段的衔接处做了局部加厚处理，不用整体增加壁厚就能把应力峰值降低30%以上，兼顾了轻量化和结构强度。构件的整体外形采用了对称式弯臂结构，重心落在安装卡槽的中心线上，高速摆动时不会产生额外的偏心力矩，能减少凸轮轴的径向负载，延长整套传动机构的使用寿命。

从实际使用场景来说，这类构件常应用在小型包装设备的送料工位、五金零件加工的自动上料机构里，工作时凸轮的从动滚轮嵌入支座上部的弧形接触面，凸轮转动时带动支座沿着底部卡槽的导向方向做定角度往复摆动，进而带动前端连接的拨叉或者吸嘴完成物料的推送、转移动作。构件的接触面都做了表面硬化处理，表面硬度达到HRC45-50，和凸轮滚轮长期摩擦也不会出现明显的磨损凹陷，日常维护只需要定期在接触面涂抹润滑脂即可，不需要频繁更换易损件。

建模过程中需要特别注意几个尺寸的配合关系：底部两个卡槽的中心距要和基座导向凸台的中心距保持一致，公差带选js6，装配时既能保证滑动顺畅，又不会出现卡滞；上部弧形接触面的轮廓度公差要控制在0.03mm以内，保证和凸轮滚轮接触时全程贴合，不会出现冲击异响；侧面的两个小安装孔是用来加装行程检测挡片的，孔位的位置度公差不超过0.1mm，确保传感器能准确识别构件的摆动到位信号。很多新手设计师在做这类构件时，容易忽略弯臂处的拔模角度，因为这类零件大多采用压铸工艺成型，所有非加工面的拔模角度设置为1.5°，既方便压铸脱模，又不会影响后续的装配精度。

在设备选型适配时，要注意这款支座的摆动角度范围是0-27°，适配的凸轮基圆直径在60-80mm之间，传递的最大扭矩不超过15N·m，适合用在负载不大的高速间歇传动工位，如果要用在负载更大的场合，只需要把整体壁厚增加2mm，同时把圆弧过渡半径相应加大，就能满足强度要求，不需要改动整体的安装接口尺寸，通用性很强。另外，构件的上部通槽内壁做了粗糙度Ra1.6的加工处理，连接螺栓在槽内滑动时不会出现卡顿，调节位置时的顺畅度很好，现场调试的效率能提升不少。
