带法兰安装座的铰接支撑机械构件

　　该铰接支撑构件是凸轮传动机构中的核心受力支撑部件，主要应用于轻工自动化生产线、小型专用机床进给单元、教学实训数控设备的凸轮传动副中，承担凸轮轴的径向载荷承载、传动过程中的倾覆力矩抵消，以及整套凸轮机构与设备机架的刚性连接作用。在实际设备运行过程中，该构件需要承受凸轮往复运动带来的周期性交变载荷，同时要保证铰接部位的同轴度精度，避免凸轮运转过程中出现卡滞、传动间隙超差的问题。

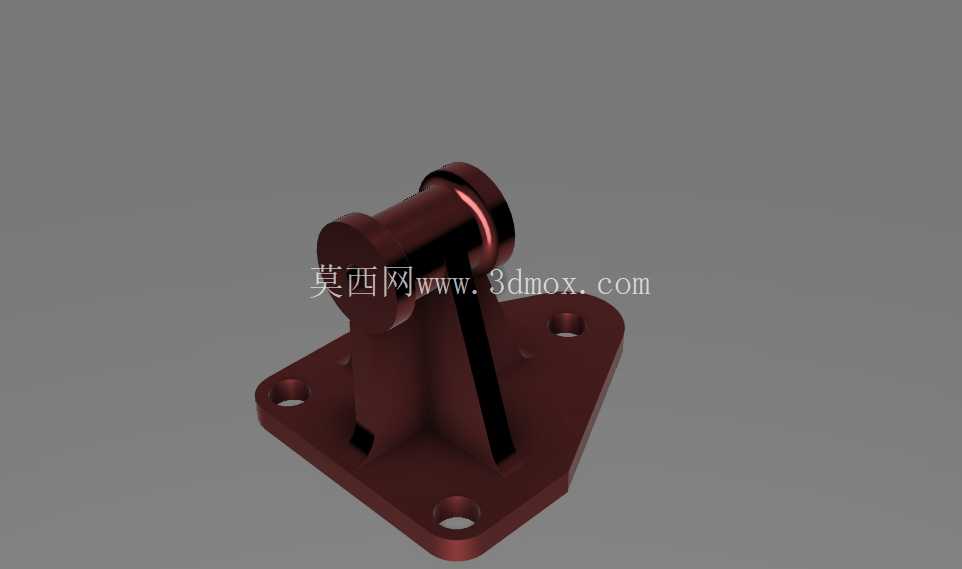

　　从结构设计逻辑来看，底部采用三角形切边法兰安装座，三个安装孔呈等腰三角形分布，相比常规方形四孔法兰，在保证安装刚性的前提下减少了安装孔位的加工量，同时三角形布局的抗倾覆能力更适配凸轮单侧受力的工况，安装座的底面设计为全平面加工，安装时可直接与设备机架的安装面贴合，无需额外调整垫片即可保证安装基准的平面度要求。支撑立臂部分采用变截面结构，靠近法兰底座的位置厚度更大，向顶部铰接耳部位逐步收窄，同时在立臂与法兰底座的连接处设置了三角形加强筋，筋板的厚度与立臂壁厚保持一致，既避免了应力集中导致的构件断裂，也减少了不必要的材料冗余，降低构件整体重量。

　　顶部的铰接耳为同轴双孔结构，孔位的加工精度直接决定凸轮轴的运转顺畅度，设计时预留了轴承安装的配合公差，可适配标准深沟球轴承的压装需求，铰接耳的外侧设置了轴向定位台阶，可限制轴承的轴向窜动，无需额外加装轴端挡圈即可完成轴承的轴向定位。从安装边界尺寸来看，法兰底座的最大轮廓尺寸适配小型自动化设备的安装空间，三个安装孔的孔距符合通用型材机架的安装孔位标准，可直接安装在40系列工业铝型材搭建的机架上，也可适配钢板焊接机架的安装需求；顶部铰接孔的中心高度经过匹配计算，可与同系列的凸轮、从动件构件形成完整的传动链，无需额外调整安装高度即可满足传动行程要求。

　　在实际加工制造环节，该构件的毛坯可采用压铸工艺成型，适合批量生产场景，成型后仅需对安装底面、铰接孔位进行精加工即可达到使用精度要求，加工工序少，量产成本可控。在装配过程中，法兰面通过内六角螺栓与机架锁紧，螺栓拧紧时需按照对角顺序逐步拧紧，避免法兰面受力不均导致安装倾斜，顶部铰接孔压装轴承后穿入凸轮轴，需保证轴的转动阻力均匀无卡滞，装配完成后可手动盘车验证传动顺畅度。该构件的结构设计充分考虑了压铸工艺的成型特性，所有转角位置均设置了工艺圆角，避免压铸过程中出现应力开裂、填充不足的缺陷，同时立臂与法兰连接处的拔模斜度符合压铸生产的工艺要求，无需额外做结构改进即可直接开模生产。在实训教学场景中，该构件可作为CAD建模、数控加工、机械装配课程的实操案例，帮助学习者理解支撑类零件的受力分析逻辑、工艺结构设计要点，以及传动构件与安装基准的尺寸匹配方法。在设备维护环节，该构件属于长期受力的基础支撑件，日常巡检时需重点检查法兰安装螺栓的预紧力、铰接孔部位的磨损情况，若出现铰接孔间隙超差、法兰面变形的情况需及时更换，避免影响整套凸轮机构的传动精度。
