立式带孔安装支座机械结构设计

该立式带孔安装支座属于机械系统中典型的支撑连接类构件，在各类轻工自动化生产线、小型工装夹具台架、检测设备定位模组中应用广泛，主要承担上部铰接类零部件的承载与定位功能，是实现部件间转动连接、载荷传递的基础结构件。从实际使用场景来看，这类支座常作为小型摆臂、连杆机构、检测探头摆架的固定基座，在3C产品组装工位的小型翻转机构、包装线的挡料摆杆安装位、教学实训台的凸轮机构演示模组中都能见到同类型结构的应用，其结构可靠性直接影响上部运动部件的运行精度与使用寿命。

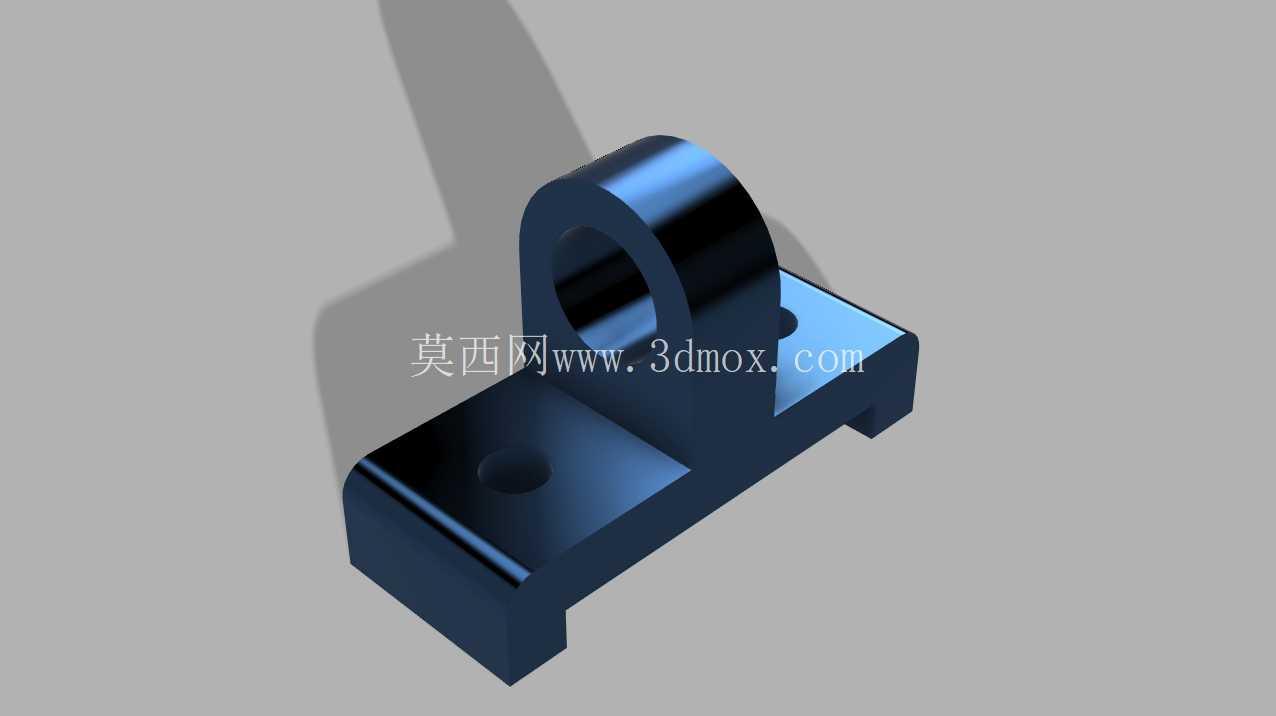

从功能特性上分析，该构件采用一体式铣削成型结构，底部为带两个沉头安装孔的矩形安装底板，底板一侧设置向上延伸的立式支撑耳，支撑耳中部加工有同轴通孔，用于穿装铰接销轴或转轴，实现上部构件的转动连接。底板上的沉头孔可适配内六角圆柱头螺钉，安装后螺钉头部完全沉入沉孔内，不会突出底板表面，既避免了螺钉头与周边运动部件发生干涉，也能保证支座安装后与安装基面完全贴合，消除安装间隙带来的支撑晃动。支撑耳与底板的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，在承受上部摆杆传递的交变载荷时，能有效降低衔接位置的应力峰值，减少长期运行下的疲劳断裂风险。

设计过程中，首先需要根据上部铰接部件的载荷大小确定支撑耳的厚度与通孔直径，通孔的公差带一般选用H7级，与销轴采用间隙配合，保证转动顺畅的同时控制径向间隙，避免上部摆杆出现过大的旷量。底板的长度与宽度尺寸需要匹配安装基面的螺孔间距，两个安装孔的中心距公差控制在±0.1mm以内，保证安装时能顺利对位，无需强行扩孔调整。支撑耳的高度需要根据上部构件的转动半径确定，要保证上部摆杆在全行程摆动过程中，不会与底板表面发生磕碰，预留至少2mm的安全间隙。底板底部的两个侧边做了切边让位处理，当安装基面存在凸起的定位销或拼接焊缝时，切边结构可以避开这些干涉位置，降低对安装基面的平面度加工要求，减少现场安装的修配工作量。

从安装边界来看，该支座的底板厚度为整体结构提供了足够的支撑刚度，当采用M6规格的内六角螺钉安装时，单颗螺钉的预紧力可以保证支座在承受100N以内的径向摆动力时不会出现移位。支撑耳的通孔轴线与底板安装面的垂直度公差需要控制在0.05mm以内，否则会导致穿装后的销轴出现倾斜，使得上部转动部件运行时出现卡滞、磨损不均的问题。建模过程中，需要重点关注沉孔的深度与直径匹配，沉孔深度要保证螺钉头部沉入后低于底板表面0.5mm左右，过深会削弱底板的结构强度，过浅则会出现螺钉头突出的问题。支撑耳顶部的圆弧过渡需要与两侧立面顺滑衔接，避免加工时出现刀具接痕，减少应力集中点。这类结构在实际加工时一般采用整块铝型材或45号钢坯料铣削成型，加工工序依次为铣基准面、铣底板轮廓、铣支撑耳外形、钻安装底孔、锪沉孔、钻铰支撑耳通孔、倒角去毛刺，每道工序都需要控制形位公差，才能保证最终成品的装配精度满足使用要求。在实际选型应用时，需要根据上部构件的重量、摆动力矩、转动频率调整各部分的尺寸参数，如果应用在有腐蚀性的环境中，还可以更换为不锈钢材质或者做表面阳极氧化处理，提升构件的耐腐蚀性能，延长使用寿命。
